ASME/ANSI B16.5类150 BL

ASME/ANSI B16.5类150 BL ASME/ANSI B16.5类150 BL

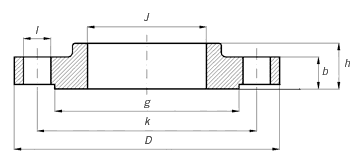

名义管尺寸 法兰的外径 凸起的直径 法兰的厚度最小。 螺栓圆的直径 螺栓孔的直径 螺栓数 大约重量公斤
NPS o r TF w 我 n
1/2 90 34.9 9.6 60.3 15.9 4 0.44
3/4 100 42.9 11.2 69.9 15.9 4 0.64
1 110 50.8 12.7 79.4 15.9 4 0.90
1 1/4 115 63.5 14.3 88.9 15.9 4 1.13
1 1/2 125 73.0 15.9 98.4 15.9 4 1.50
2 150 92.1 17.5 120.7 19.1 4 2.38
2 1/2 180 104.8 20.7 139.7 19.1 4 4.09
3 190 127.0 22.3 152.4 19.1 4 4.97
3 1/2 215 139.7 22.3 177.8 19.1 8 6.20
4 230 157.2 22.3 190.5 19.1 8 7.18
5 255 185.7 22.3 215.9 22.2 8 8.83
6 280 215.9 23.9 241.3 22.2 8 11.55
8 345 269.9 27.0 298.5 22.2 8 20.07
10 405 323.8 28.6 362.0 25.4 12 28.87
12 485 381.0 30.2 431.8 25.4 12 44.18
14 535 412.8 33.4 476.3 28.6 12 59.07
16 595 469.9 35.0 539.8 28.6 16 76.36
18 635 533.4 38.1 577.9 31.8 16 94.51
20 700 584.2 41.3 635.0 31.8 20 123.94
24 815 692.2 46.1 749.3 34.9 20 187.90
