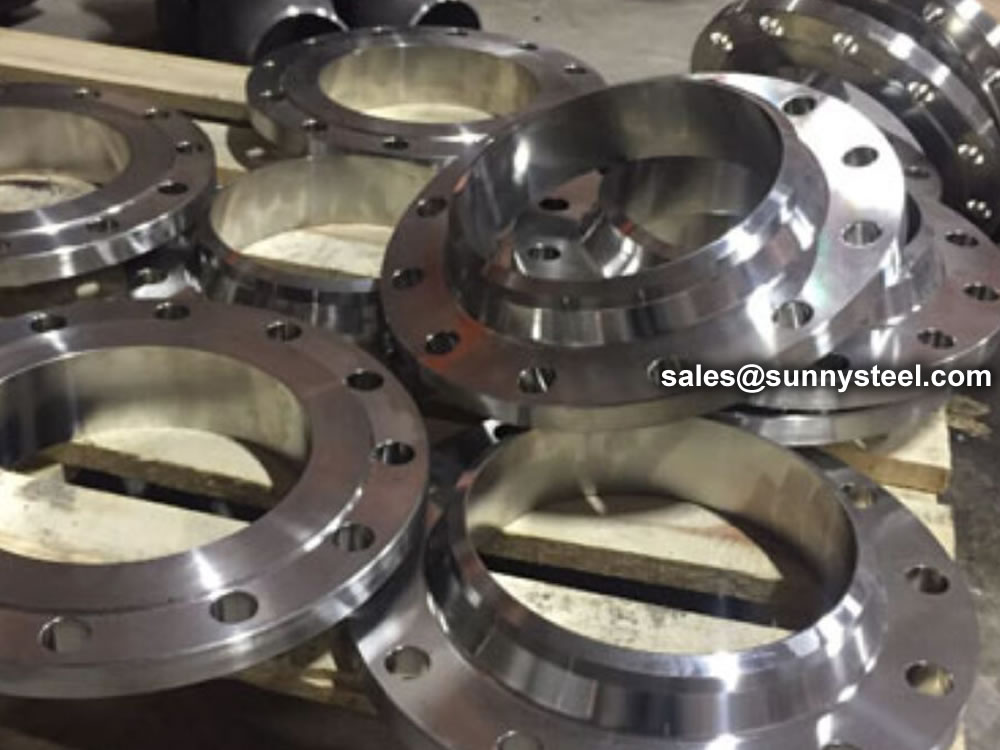

ASME B16.5的简史

ASME B16.5是管道法兰和法兰连接件的标准规范从NPS大小的1/2 (DN 15) NPS 24 (DN 600)。它是使用最广泛的法兰管道行业的标准。这个标准是由截面委员会B16转椅的有标准协会(ASA)。这是来自1932年修订ASA B16E。在其发展历史,标准被发布为ASA B16.5, ANSI B16.5, ASME / ANSI B16.5。1996年10月3日,这是新的正式指定ASME B16.5批准。到目前为止,我们有几个版本的ASME B16.9: 2003, 2009, 2013。

ASME B16.5标准涵盖由于评级、材料、尺寸、公差、标记,测试,和方法的指定开口管道法兰和法兰连接件。ASME B16.5标准涵盖钢铁管道法兰和法兰连接件通过NPS NPS 1/2 24公/英制压力类150班2500人。

ASME B16.5限于:

• 法兰和法兰连接件由铸造或锻造材料
• 盲板法兰和某些减少法兰由铸造、锻造或板材料。
• 法兰螺栓,垫圈和关节。

单位

法兰与评级类150 #,300 #,400 #,600 #,900 #,1500 #尺寸NPS 1/2到24。2500 #的尺寸从NPS 1/2 NPS 12,与需求指标和美国常用单位直径螺栓和法兰螺栓孔中表达英寸单位。

法兰配件150 #,300 #尺寸的NPS 1/2 NPS 24日表示英寸单位。

法兰配件400 #,600 #,900 #,1500 #从NPS 1/2 NPS24从NPS 1/2 NPS 12和2500 #,只有我们。常用单位。更多细节请访问在ASME B16.5 Nonmandatory附录E。

ASME B16.5评级指定

类,紧随其后的是一个无量纲数,是pressure-temperaure评级的名称如下:

类150 300 400 600 900 1500 2500

大小

在NPS指定名义法兰和法兰配件尺寸。NPS与公称直径有关,DN在国际标准中,关系如下:

注意:NPS≥4,相关的DN = 25乘以NPS编号。例如NPS 10 DN250。

由于评级

由于评级的最大允许工作压力(单位)所使用的材料和年级在额定温度(摄氏度)。

法兰接头

法兰连接是由单独的和独立的,虽然相关的组件:法兰、垫片、螺栓,由另一个影响组装,汇编程序。适当的控制必须执行所有这些元素的选择和应用达到共同接受的密封性。特殊的技术,如螺栓收紧控制,介绍了ASME PCC-1

混合法兰接头

如果一个法兰的法兰接头由于不同评级,法兰接头应评价低的温度在任何温度的两个评级。

额定温度

相对应的额定温度额定压力的温度是指压力容器法兰和法兰配件。这个温度通常是存储液体的温度相同。

使用相应压力等级包含流体的温度以外的用户的责任,适用的法规和规定的要求。对于任何温度低于−29°C (−20°F),评级应不大于所示的评级为−29°C (−20°F)。

考虑温度

法兰接头是否使用在高或低的温度下,由于泄漏产生的外力和力矩应考虑连接的管道或设备。为了防止泄漏,管道法兰和法兰连接件应避免严重的外部负载的应用和锋利的热梯度。

高温

应用程序在蠕变温度范围将导致减少螺栓加载法兰的放松,螺栓和垫圈。Flanged joints subjected to thermal gradients may likewise be subject to decreasing bolt loads. Decreased bolt loads diminish the capacity of the flanged joint to sustain loads effectively without leakage.在温度高达200°C (400°F)类150和400°C (750°F)以上为其他类名称,法兰接头可能产生泄漏问题,除非是小心避免实施严重的外部载荷,严重的热梯度,或两者兼而有之。

低的温度

一些材料,特别是一些碳钢材料,表现出明显降低在低温使用时延性,因而不能承受冲击载荷,突然压力变化,浓度和高压力。一些规定要求冲击试验,即使温度高于-29°C (−20°F)。

系统水压试验

法兰接头和法兰配件可能受系统水压试验压力的1.5倍38°C (100°F)评级四舍五入到下一个更高的1条(psi) 25日
增量。在任何更高的压力测试是用户的责任,考虑到适用的代码或监管的要求。

识别标记

ASME B16.5法兰应配有以下标记的要求。法兰和法兰配件,应当标明符合MSS SP-25除了对该规范的修改。

• 名称:制造商名称或商标
• 材料:铸造或锻造,材料标准ASTM xxx。
• 压力等级:类150 - 2500
• 一致性:ASME B16.5或其他B16转椅标准。
• 温度
• 大小
• 环连接法兰:应当标明的信R和环槽号码。
• 多种材料标记:多种材料。

材料

法兰和法兰连接件所需材料通常是:

• ASTM A105锻造碳钢法兰
• ASTM A350锻造碳钢,低合金钢法兰
• ASTM A182合金钢法兰和不锈钢法兰
• ASTM A216铸造碳钢法兰
• ASTM A352 ASTM A217
• ASTM A515 Gr 70、65板法兰
• ASTM A516 Gr 70、65为碳和低合金钢板法兰
• ASTM A203室,A204
• 91年ASTM A387 Gr 11日,22日,CL 2合金钢板法兰
• ASTM A240 304级/ L, 316 / L不锈钢板法兰

注:

(1)板和扁钢条材料应使用只对盲板法兰和减少法兰没有中心。

(2) Flanges and flanged fittings shall be manufactured as one piece in accordance with the applicable material specification. Assembly of multiple pieces into the finished product by welding or other means is not permitted by this Standard

机械性能

力学性能应确定标本和样品代表的最终热处理条件材料材料标准的要求。

螺栓

包括高强度螺栓、中等强度螺栓,低强度螺栓为灰口铸铁法兰和螺栓。

垫片

垫环的材料应符合ASME 16.20 B。用户负责选择垫片材料,适用于操作条件、可以承受螺栓负载,不会导致开裂。

ASME B16.5法兰尺寸

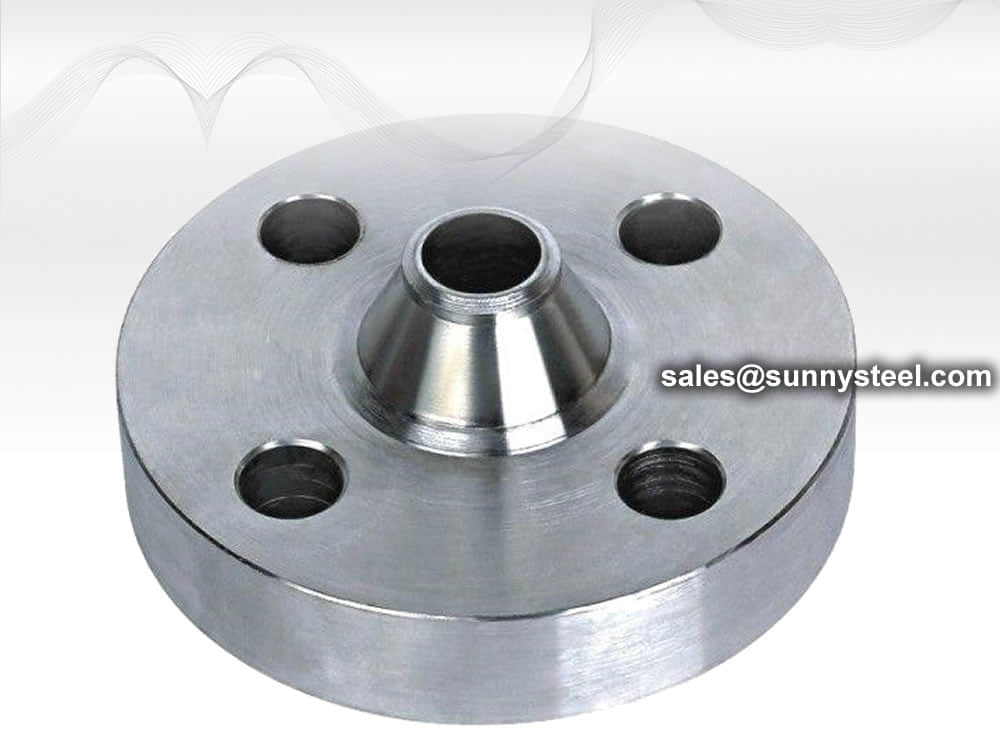

ASME B16.5法兰尺寸包括不同的焊颈法兰压力等级、滑动法兰、盲板,减少法兰、承插焊法兰、螺纹法兰、视图下面的更多细节。

类150年、300年、600年法兰尺寸

• 环共同面临的维度
• 类150年法兰尺寸
• 类300年法兰尺寸
• 类600年、900年、1500年、2500年法兰尺寸

宽容

为了确定符合这个标准,需要在一个固定的有效数字的限制,最大和最小值指定,应当按照四舍五入的方法定义在ASTM E29练习。

不同的法兰和法兰连接件元素所需要的公差如下:

中心合同表面和中心结束公差

(一)Center-to-Contract表面环连接

(b)。Center-to-End(环连接)

(c),中心surface-to-Contact表面除了环连接

(d),端到端

公差为法兰面

法兰和法兰配件装饰带公差如下:

(a)内外直径大小企口缝和女性,±0.5毫米(0.02±)。
(b)外径,2.0毫米(0.06英寸)凸面,±1.0毫米(0.03±)。
(c)外径,7.0毫米(0.25英寸)凸面,±0.5毫米(0.02±)。
(d)环连接槽公差如表5所示(表II-5强制性附录II的ASME B16.5)
(e)的垂直孔如下表

法兰厚度公差

+公差适用于螺栓轴承表面是否锻造状态,spot-faced或back-faced铸的。

焊端法兰的结束和中心

外径

焊接对焊法兰的公称外径如下:

内径

公差的名义内径焊接焊缝的两端与较小的孔颈法兰,承插焊接法兰。

(一)图7(斜壁厚5毫米至22毫米),图8(大于22毫米)和图4在ASME B16.5(直焊法兰中心)。

图9(内部轮廓使用矩形垫环)

垫环接触表面

通过对焊法兰中心

法兰内径

研磨和松套法兰孔

反孔,螺纹法兰

反孔,承插焊法兰

压力测试

不需要压力测试在法兰上。

法兰接头应做外壳的压力。

壳压力测试法兰配件

法兰配件外壳压力测试应当在压力不低于1.5倍38°C (100°F)压力等级四舍五入到下一个更高的1条(psi) 25日增量。

测试条件

法兰配件外壳压力测试应当在压力不低于1.5倍38°C (100°F)压力等级四舍五入到下一个更高的1条(psi) 25日增量

测试持续时间
