ASTM A192 / ASME SA192 U弯(U弯)无缝管

ASTM A192 / ASME SA192 U弯(U弯)高压无缝管主要用于热交换器和锅炉。

ASTM A192 / ASME SA192 U弯管无缝管快速的细节

制造:无缝的过程,冷拔。

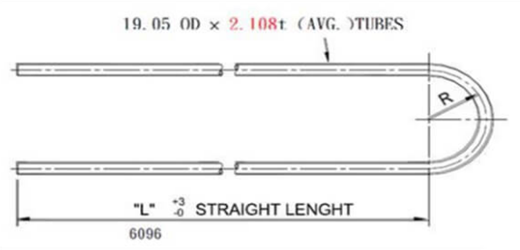

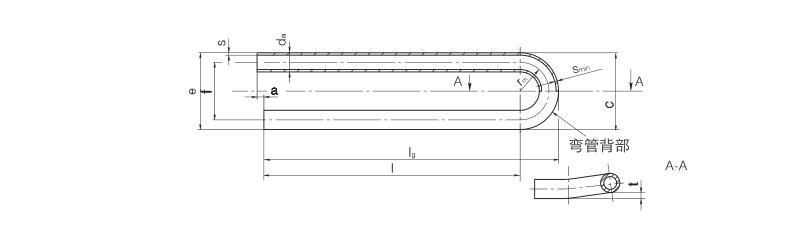

弯曲弯曲细节:根据图纸。
壁厚(WT): 1.65毫米,2.77毫米。
外径(OD): 19.05 mm - 38.1 mm
长度:6米或指定长度的要求,最长的是26米。
结束:平口

技术参数

外径:12.7 -38毫米
弯曲半径是外径的1.5倍至1250毫米。外直径超过28毫米,
最小弯曲半径可以进一步讨论。
直管长度最短的1000毫米
直管长度12000毫米
弯曲半径是低于1000毫米和热处理是必需的。

弯管技术标准

技术标准7-2-1179
DIN 2879年,特马RCB 2.31
可以根据客户指定的要求。也可以遵循一些通用技术规范。

热处理

如果客户要求的,我们添加一个直管部分用最少的150毫米根据手肘。

进行热处理。

计算机控制热处理炉和记录所有数据。
管充满了保护气体-氩。

Hydrostatictest

所有的u形管水压试验后热处理。
考试时间不小于5秒在设定压力。
所有的管子都吹干,测试后仔细清洗。

范围

1.1这个specification2涵盖minimum-wall-thickness、无缝碳钢锅炉过热器管,高压服务。

1.2油管尺寸和厚度通常提供这个规格是1/2。7。(12.7到177.8毫米)外径0.085到1.000。(2.2到25.4毫米)、包容,在最小壁厚。油管在其他维度可能提供,提供这些微管符合所有其他要求的规范。

1.3机械性能要求不适用于油管小于1/8。(3.2毫米)内径或0.015。(0.4毫米)厚。

1.4中规定的值英寸磅单位或国际标准单位分别被认为作为标准。在文本中,括号内为国际标准单位。的值在每个系统没有确切对等;因此,每个系统必须独立于其他使用。结合值两个系统可能会导致不符合规范。英寸磅单位适用,除非该规范的“M”指定的顺序指定。

1.5本国际标准是按照国际公认的原则开发的标准化原则决定设立国际标准的发展,指导和建议发行的世界贸易组织贸易技术壁垒(TBT)委员会。

ASTM A192 / ASME SA192翅片管换热器

SA 192锅炉管

包装A192锅炉管

ASTM A192 / ASME SA192 U弯(U弯)无缝管行业与应用程序

我们的ASTM A192 / ASME SA192 U弯(U弯)无缝管用于广泛的应用程序和各种行业。下面是其中一些:

天然气加工工业
石化行业
发电行业
食品加工行业
化学工业公司
石油天然气行业
化肥行业
糖产业

ASTM A192 / ASME SA192 U弯(U弯)无缝TubesChemical组件(%)

元素	内容,%
C	0.06 ~ 0.18
锰	0.27 ~ 0.63
P	≤0.035
年代	≤0.035
如果	≤0.25

ASTM A192 / ASME SA192 U弯(U弯)无缝管力学性能

机械性能要求	数据
T.S.敏 ksi (MPa)	47 [325]
屈服强度最小值 ksi (MPa)	26 [180]
埃尔。在2” 最小值,%	35
布氏硬度 max。HBW	137年
洛氏硬度, max。HRBW	77年

* t。s。:tensile strength; *Y.S.: yield strength; *El.: elongation.
*布氏硬度值适用于ASTM A192管0.200英寸(5.1毫米),在壁厚。
*洛氏硬度值适用于ASTM A192管不到在壁厚0.200英寸(5.1毫米)。
*机械性能并不适用于油管小于1/8”(3.2毫米)内径或0.015”(0.4毫米)厚。

ASTM A192 / ASME SA192 U弯(U弯)无缝管机械测试要求

压扁试验、扩口试验、硬度试验、水压试验和拉伸试验。

碳钢ASTM A192 / ASME SA192管等效的成绩

ASTM 192锅炉管等效EN 10216 - 2, DIN 17175 BS 3059第二部分,NF 49 - 213、NBR 5594 ASTM(美国材料试验学会标准)A192和ASME(美国机械工程师协会标准)SA192。St35.8等效材料1010年,360年。FASTWELL minimum-wall-thickness的标准规范,无缝碳钢锅炉和超级加热器管高压服务。

年级		ASTM A192 / ASME SA192
不成功不		K01201
古老的英国	废话	CFS 320
德国	没有	17175年
	数量	1.0305
比利时		837年
日本JIS		D3563 / G3461
法国		a49的- 213
意大利		5462年

ASTM A192 / ASME SA192 U弯(U弯)无缝管是由第三方检查

ASTM A192 / ASME SA192 U弯(U弯)无缝管压力额定值

最大工作压力的ASTM A192管温度400°F,外面的维度——根据ANSI B36.10管直径和壁厚。

最大许用压力(psi)
NPS	外径	时间表
(在)	(在)	10	20.	30.	性病	40	60	XS	80年	One hundred.	120年	140年	160年	XXS
1/4	0.54				7985年	7985年		10798年	10798年
3/8	0.675				6606年	6606年		9147年	9147年
1/2	0.84				6358年	6358年		8575年	8575年				10908年	17150年
3/4	1.05				5273年	5273年		7187年	7187年				10220年	14373年
1	1.315				4956年	4956年		6670年	6670年				9316年	13340年
1 1/4	1.66				4133年	4133年		5638年	5638年				7380年	11276年
1又1/2	1.9				3739年	3739年		5158年	5158年				7247年	10316年
2	2.375				3177年	3177年		4498年	4498年				7097年	8995年
2个半	2.875				3460年	3460年		4704年	4704年				6391年	9408年
3	3.5				3024年	3024年		4200年	4200年				6132年	8400年
3 1/2	4				2769年	2769年		3896年	3896年
4	4.5				2581年	2581年		3670年	3670年		4769年		5782年	7339年
5	5.563				2273年	2273年		3303年	3303年		4404年		5505年	6606年
6	6.625				2071年	2071年		3195年	3195年		4157年		5318年	6390年
8	8.625		1420年	1574年	1829年	1829年	2307年	2841年	2841年	3375年	4085年	4613年	5147年	4971年
10	10.75		1140年	1399年	1664年	1664年	2279年	2279年	2708年	3277年	3847年	4558年	5128年	4558年
12	12.75		961年	1268年	1441年	1560年	2160年	1922年	2644年	3244年	3843年	4324年	5042年	3843年
14	14	875年	1092年	1313年	1313年	1533年	2079年	1750年	2625年	3283年	3829年	4375年	4921年
16	16	766年	956年	1148年	1148年	1531年	2009年	1531年	2585年	3157年	3733年	4404年	4882年
18	18	681年	849年	1192年	1021年	1530年	2042年	1361年	2553年	3147年	3743年	4252年	4848年
20.	20.	613年	919年	1225年	919年	1455年	1989年	1225年	2526年	3138年	3675年	4288年	4824年
22	22	557年	835年	1114年	835年		1949年	1114年	2506年	3063年	3619年	4176年	4733年
24	24	510年	766年	1147年	766年	1405年	1978年	1021年	2489年	3126年	3700年	4210年	4786年
30.	30.	510年	817年	1021年	613年			817年
32	32	478年	766年	957年	574年	1054年
34	34	450年	721年	901年	540年	992年
36	36	425年	681年	851年	510年	1021年
42	42		583年	729年	438年	875年
