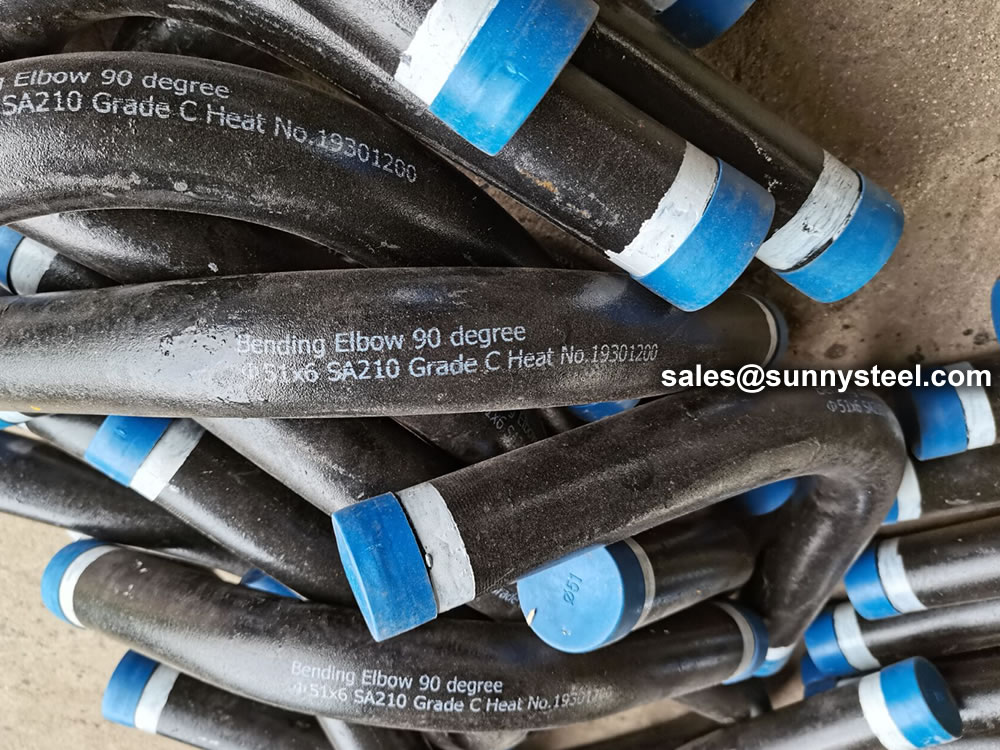

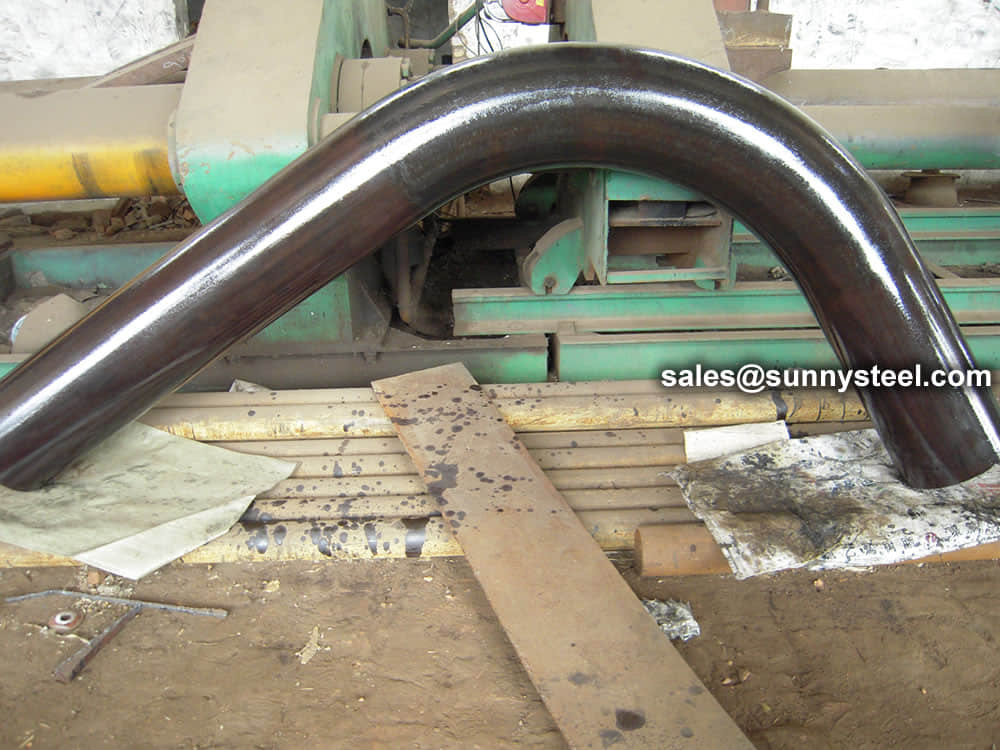

ASTM A210等级C弯曲是一个过程形成管成所需的形状或使用弯曲曲率的机器或工具。
ASTM A210等级C是一个标准的规范无缝中碳钢锅炉和过热器管。ASTM A210等级C的弯管是一个过程形成管成所需的形状或使用弯曲曲率的机器或工具。管被加热到一个特定的温度使其柔软,然后弯曲所需的形状。弯曲过程中重要的生产锅炉和过热器管,因为它允许管的形成以满足应用程序的特定需求。ASTM A210等级C的弯管应该执行按照有关标准和指导方针,确保管满足所需的规格和性能标准。
弯头是所谓的通用术语管道作为一种“抵消”——改变方向的管道。弯曲通常想的意思只不过是说有一个“弯曲”——管道方向的变化(通常是一些特定的理由),但它缺乏具体工程定义的方向和程度。弯曲通常是定制的网站(使用折弯机),适合一个特定的需要。
管弯曲通常最小弯曲半径的1.5倍管半径(R)。如果这个弯曲半径小于1.5 R,叫做手肘。参考任何国际/行业标准需要跟踪。1.5、3和4.5 R在工业中是最常见的弯曲半径。
弯头通常流动顺畅,因为没有不规则表面的内管,流体也没有突然改变方向。
其中最基本的差别比弯曲肘部相对较短,R = 1 D, 2 D肘关节超过2 D是弯曲的。在生产过程中,弯曲可以使用冷弯机通过现成的连续弯曲弯曲。一次性完成也不需要第二次腐蚀。但是弯头需要厂家定做,做防腐,订单周期很长。肘部价格高于弯曲。但是性价比远高于弯曲。众所周知,没有弯曲防腐处理很容易损坏,但价格便宜非常使用在一些要求不是非常高的工程。
管弯曲被用在许多行业,包括化工、石油和天然气、电力、冶金、造船。管弯曲功能结构通道促进转移的物质,比如水和燃料。有些人当别人有很长的半径短半径。长半径弯曲给少摩擦阻力和允许压降相比,短的弯曲半径。当选择类型的弯头,重要的是要选择一个兼容的应用程序。

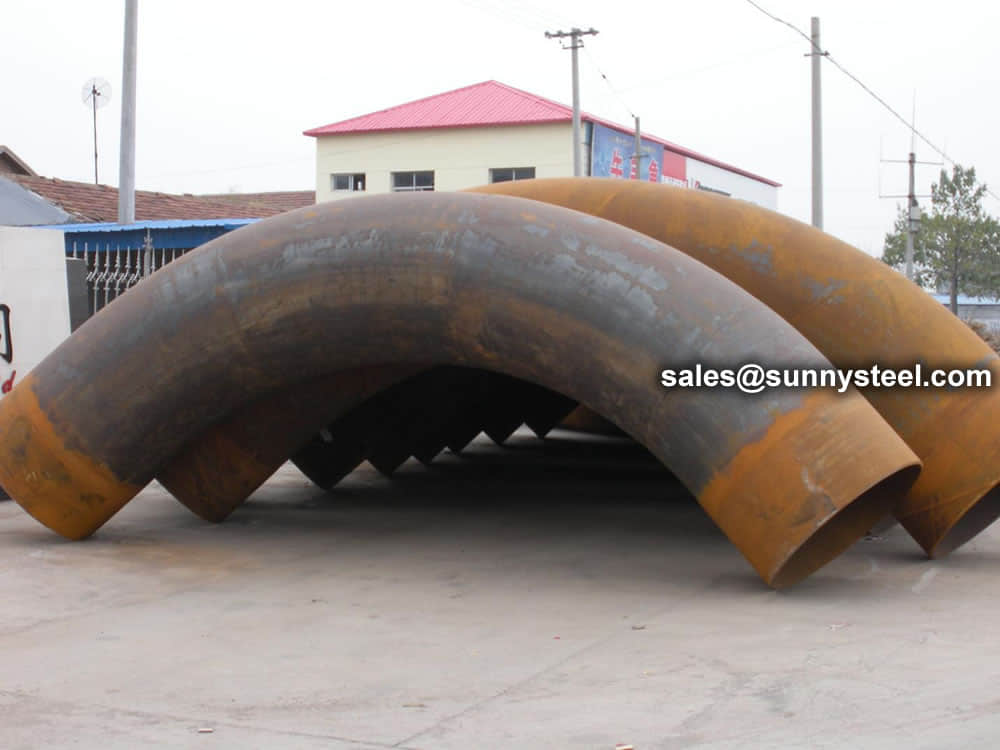

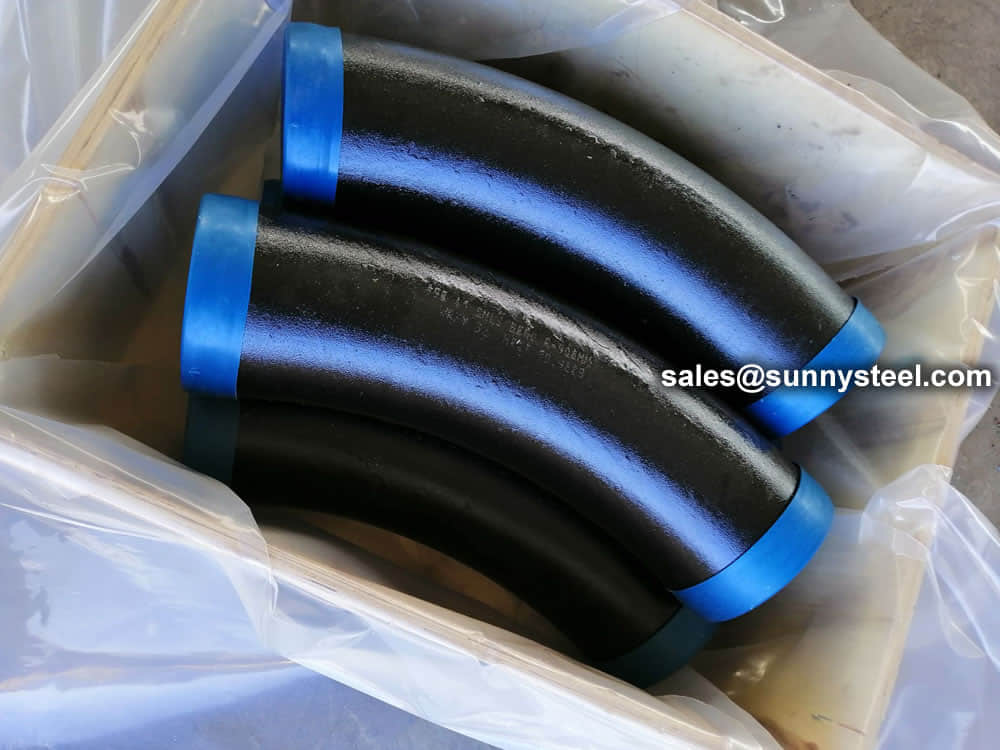

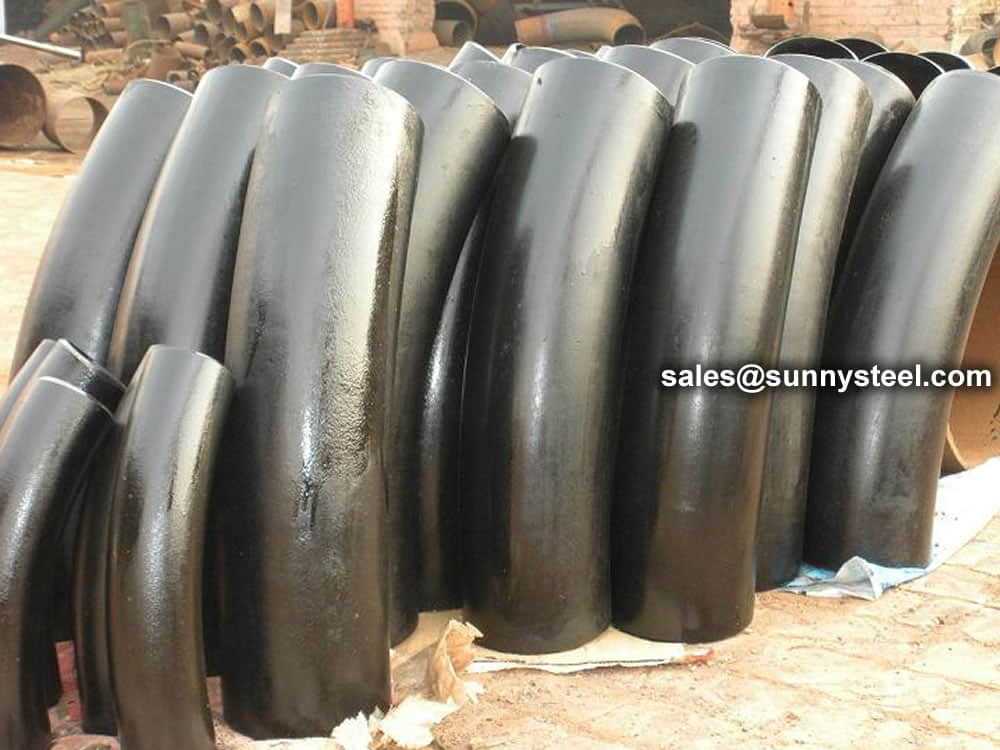

在所有类型的半径弯管来,包括3 d弯曲,4 d弯曲,5 d弯曲,8 d弯曲和10 d弯曲。在5 d弯曲半径是公称直径的五倍。与10英寸直径管中心线的半径的弯曲是50英寸。指定半径的弯管是一门艺术,也是一门科学。和今天的现代机器和先进的软件,弯管是高度精确。正确的机器,润滑,工具和材料,实现完美的弯曲是肯定的。
尽管单词和肘部弯曲通常用作同义词,有一些差异。弯是一个术语的偏移方向在管道弯头是一个工程术语。肘部有局限性角度,弯曲半径和大小。大多数角度是45度或90度。所有其他的补偿是专门管弯曲。虽然肘部有尖角,弯曲不做。最基本的不同弯管和弯头的曲率半径。弯曲半径超过直径的两倍,和肘部有曲率半径一至两倍管道直径的大小。所有手肘弯曲,但并不是所有的弯曲肘部。

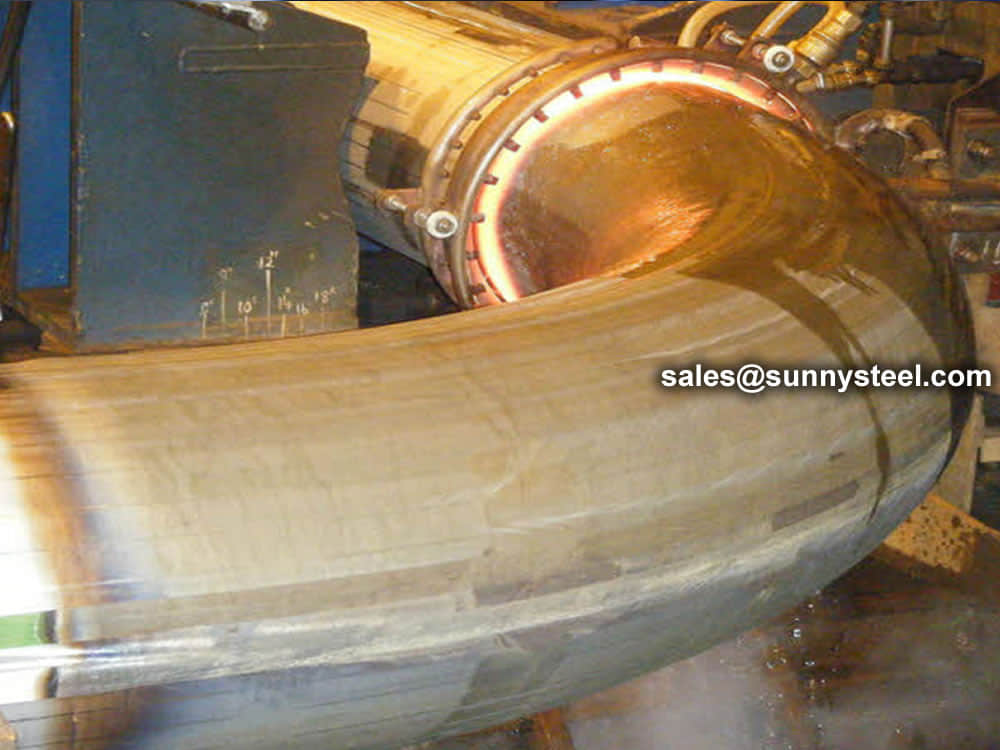

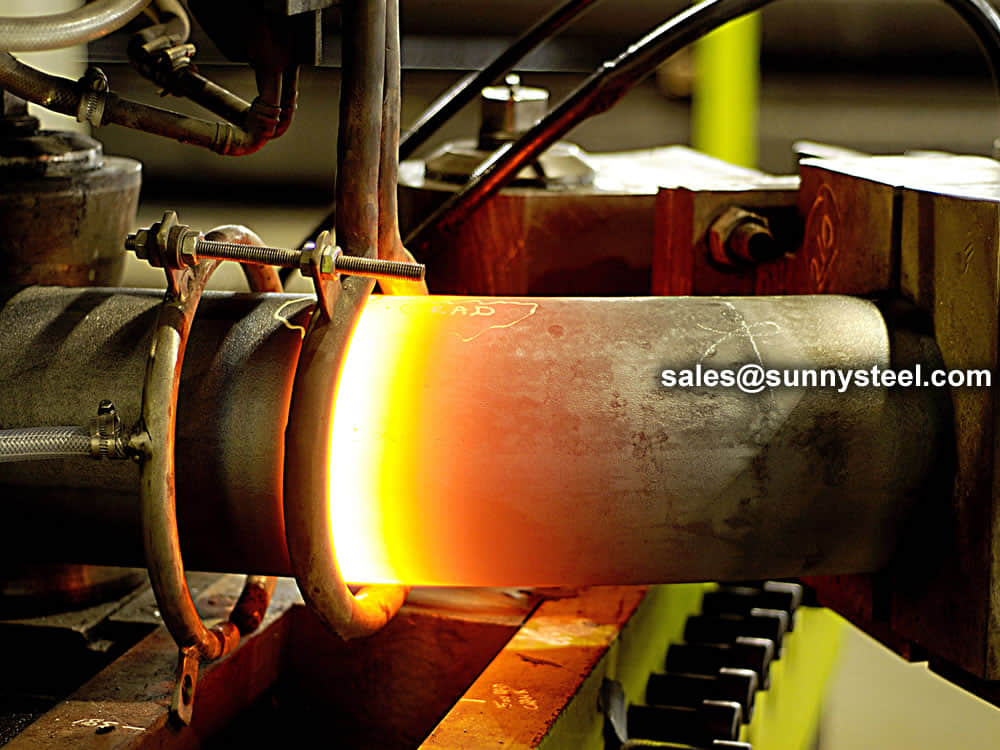

感应弯曲的弯曲管道5 d和其他弯曲。局部加热,使用高频感应电源,应用。一个感应线圈放置在管道和加热管的圆周区域温度在850至1100摄氏度。当达到合适的温度时,管子穿过一个感应线圈,一个胳膊应用弯曲力。有很多好处感应弯曲。它允许大半径光滑的液体流动,减少了焊缝的数量在系统和制造快速弯曲。更快的生产,效率增加。这也是一个干净的过程,不需要润滑,水回收利用。
冲压式弯曲是一个古老而有效的弯曲的弯曲管道的方法,包括4 d弯曲和5 d弯曲。这种方法通常用于消声器商店。它也是最便宜的方法之一弯曲管道。液压驱动的ram部队管与主块或辊。通常,内存工具是用于生产的凹面,并防止拉伸弯曲的外观。唯一的缺点是冲压式弯曲不可控的其他方法。
辊弯是常用的管道在建筑业。垂直或水平辊定位产生非常大的半径。pinch-style辊弯曲机是用于辊弯机类型。上下辊之间的管提要产生想要弯曲角。一些应用程序可能需要额外的指导滚管外线圈时形成。
芯棒弯管方法需要最少的变形时有效。支持管道与芯棒弯管的支持。管是通过一个计数器进一步弯曲弯曲模具。这个弯管法是用于制造热交换器油管,奶制品油管和废气涡轮增压器和定制的。这种方法会产生一个每次都不畸形的直径。
旋转画弯曲时通常用于弯管定径和良好的完成所需的。通过固定管道绘制counter-bending死在一个固定的半径前死亡。它是用来滚笼,股票汽车底盘和其他类型的管道。
中心线半径,外径和壁厚是重要的变量与弯管方法。另外,每一个管进度都有名义壁厚。因为壁厚可以不同,任何变化需要占。以外的其他变量包括中性线弯曲,弯曲半径和弯曲半径内。管道体验春天后弯曲。越管和弯管的中心线半径小,回弹越多,导致径向增长。铜管道径向增长低于钢管因其少春天回来。在弯管、一致性、大小和质量的焊缝中心线半径,外径和壁厚。当这些是正确的,可以创建完美的弯曲。
常见的材料用于管道和管道弯曲包括碳、不锈钢、钛、铝和铸铁。还有塑料管道的各种成绩。重要的是要选择正确的材料对于正确的应用程序,包括管件。管件材料包括铝、黄铜、青铜、铸铁、陶土和许多其他人。管件必须满足许多条件。材料必须符合运输的液体,不同的压力水平和波动的温度。材料也应该符合特定标准DIN、ASME、不扩散核武器条约》和BSP。表面光洁度也很重要,管件应该有一个耐腐蚀特性。
在某些领域,和进度安排80用于管道。然而,还有许多其他的时间表由于压力增加的要求。管的进度是指其压力等级。计划越高,压力越高。随着时间的增加,壁厚也在不断增加。选择管弯曲时,考虑管道的计划是至关重要的。计划80通常用于重型而计划40通常用于轻型。一定要选择合适的时间表弯头,它将是一个完美的匹配。
使用弯管改变运行的方向。它的优势是可以比赛长途过渡要求,所以它通常弯曲尺寸根据客户的设计。
公式:L = R x提单=管requiredR = bendB半径的长度=常数从表用于查找“L”L = 30 x 1.5705 = 47.115。或47-1/8”
标准协议:
压力:SCH5, SCH160

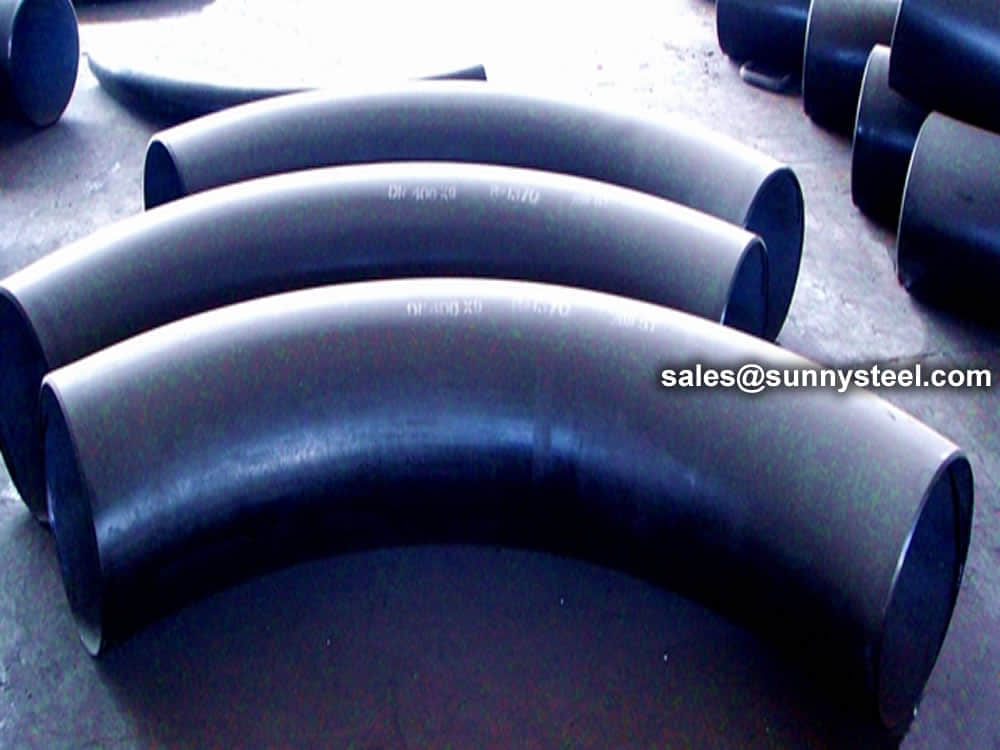

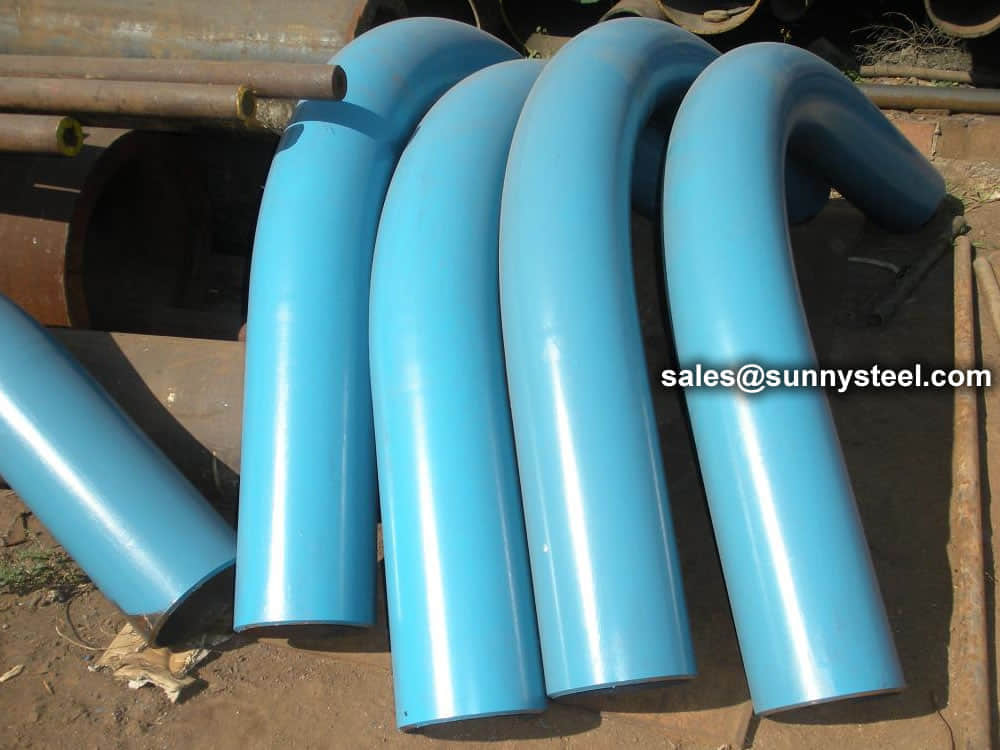

弯曲半径(R): R = 3 d、5 d, 7 d和12 d

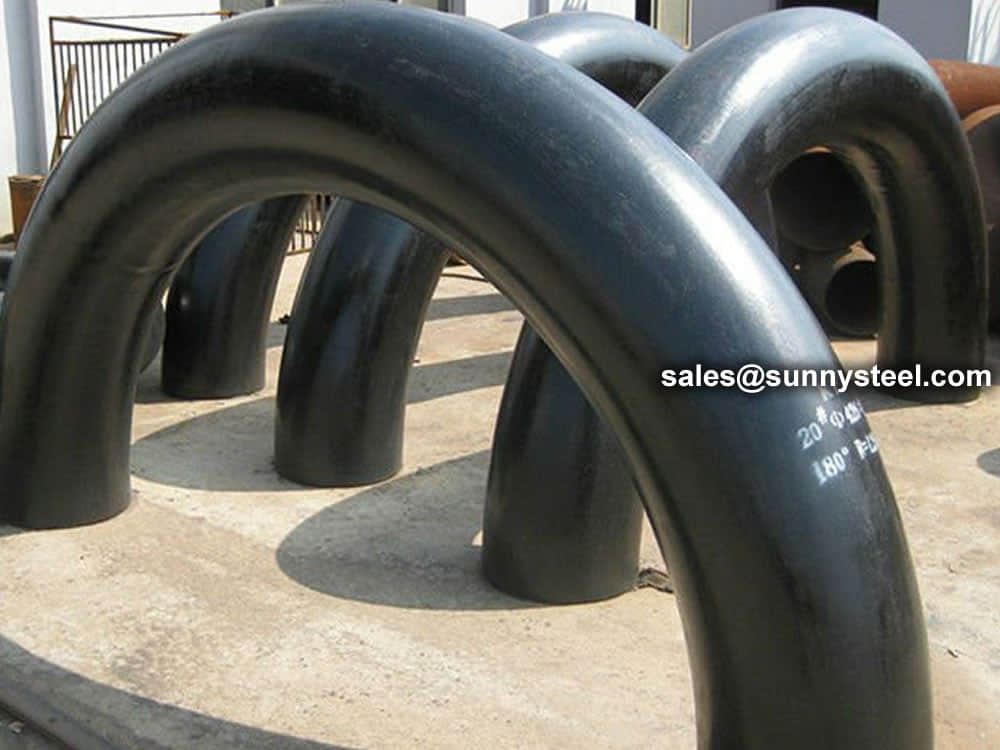

弯曲角(θ):15°、30°、45°,60°、90°、135°、180°
外直径(D): D≤1800毫米
壁厚(T): T≤120毫米
直线长度(L):两端之间的长度一般从300 mm - 1500 mm
例子:找到管的长度应90弯曲半径30”
| 名义上的管 | 外径在斜 | 中心结束 | ||||
| DN大小 | D1 | D2 | C | 米 | ||
| 一个系列 | B系列 | 一个系列 | B系列 | |||
| 20×15 | 26.9 | 25 | 21.3 | 18 | 29日 | 29日 |
| 25×20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×20 | 48.3 | 45 | 26.7 | 25 | 57 | 57 |
| 40×15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×40 | 60.3 | 57 | 48.3 | 45 | 64年 | 60 |
| 50×32 | 60.3 | 57 | 42.4 | 38 | 64年 | 57 |
| 50×25 | 60.3 | 57 | 33.7 | 32 | 64年 | 51 |
| 50×20 | 60.3 | 57 | 26.9 | 25 | 64年 | 44 |
| 65×50 | 76.1 (73) | 76年 | 60.3 | 57 | 76年 | 70年 |
| 65×40 | 76.1 (73) | 76年 | 48.3 | 45 | 76年 | 67年 |
| 65×32 | 76.1 (73) | 76年 | 42.4 | 38 | 76年 | 64年 |
| 65×25 | 76.1 (73) | 76年 | 33.7 | 32 | 76年 | 57 |
| 80×65 | 88.9 | 89年 | 76.1 (73) | 76年 | 86年 | 83年 |
| 80×50 | 88.9 | 89年 | 60.3 | 57 | 86年 | 76年 |
| 80×40 | 88.9 | 89年 | 48.3 | 45 | 86年 | 73年 |
| 80×32 | 88.9 | 89年 | 42.4 | 38 | 86年 | 70年 |
| 90×80 | 101.6 | - - - - - - | 88.9 | - - - - - - | 95年 | 92年 |
| 90×65 | 101.6 | - - - - - - | 76.1 (73) | - - - - - - | 95年 | 89年 |
| 90×50 | 101.6 | - - - - - - | 60.3 | - - - - - - | 95年 | 83年 |
| 90×40 | 101.6 | - - - - - - | 48.3 | - - - - - - | 95年 | 79年 |
| 100×90 | 114.3 | - - - - - - | 101.6 | - - - - - - | 105年 | 102年 |
| 100×80 | 114.3 | 108年 | 88.9 | 89年 | 105年 | 98年 |
| 100×65 | 114.3 | 108年 | 76.1 (73) | 76年 | 105年 | 95年 |
| 100×50 | 114.3 | 108年 | 60.3 | 57 | 105年 | 89年 |
| 100×40 | 114.3 | 108年 | 48.3 | 45 | 105年 | 86年 |
| 125×100 | 139.7 | 133年 | 114.3 | 108年 | 124年 | 117年 |
| 125×90 | 139.7 | - - - - - - | 101.6 | - - - - - - | 124年 | 114年 |
| 125×80 | 139.7 | 133年 | 88.9 | 89年 | 124年 | 111年 |
| 125×65 | 139.7 | 133年 | 76.1 (73) | 76年 | 124年 | 108年 |
| 125×50 | 133年 | 60.3 | 57 | 124年 | 105年 | |
| 150×125 | 168.3 | 159年 | 139.7 | 133年 | 143年 | 137年 |
| 150×100 | 168.3 | 159年 | 114.3 | 108年 | 143年 | 130年 |
| 150×90 | 168.3 | - - - - - - | 101.6 | - - - - - - | 143年 | 127年 |
| 150×80 | 168.3 | 159年 | 88.9 | 89年 | 143年 | 124年 |
| 150×65 | 168.3 | 159年 | 76.1 (73) | 76年 | 143年 | 121年 |
| 200×150 | 219.1 | 219年 | 168.3 | 159年 | 178年 | 168年 |
| 200×125 | 219.1 | 219年 | 139.7 | 133年 | 178年 | 162年 |
| 200×100 | 219.1 | 219年 | 114.3 | 108年 | 178年 | 156年 |
| 200×90 | 219.1 | - - - - - - | 101.6 | - - - - - - | 178年 | 152年 |
| 200×200 | 273年 | 273年 | 219.1 | 219年 | 216年 | 208年 |
| 200×150 | 273年 | 273年 | 168.3 | 159年 | 216年 | 194年 |
| 200×125 | 273年 | 273年 | 139.7 | 133年 | 216年 | 191年 |
| 200×100 | 273年 | 273年 | 114.3 | 108年 | 216年 | 184年 |
| 300×250 | 323.9 | 325年 | 273年 | 273年 | 254年 | 241年 |
| 300×200 | 323.9 | 325年 | 219.1 | 219年 | 254年 | 229年 |
| 300×150 | 323.9 | 325年 | 168.3 | 159年 | 254年 | 219年 |
| 300×125 | 323.9 | 325年 | 139.7 | 133年 | 254年 | 216年 |
| 350×300 | 355.6 | 377年 | 323.9 | 325年 | 279年 | 270年 |
| 350×250 | 355.6 | 377年 | 273年 | 273年 | 279年 | 257年 |
| 350×200 | 355.6 | 377年 | 219.1 | 219年 | 279年 | 248年 |
| 350×150 | 355.6 | 377年 | 168.3 | 159年 | 279年 | 238年 |
| 400×350 | 406.4 | 426年 | 355.6 | 377年 | 305年 | 305年 |
| 400×300 | 406.4 | 426年 | 323.9 | 325年 | 305年 | 295年 |
| 400×250 | 406.4 | 426年 | 273年 | 273年 | 305年 | 283年 |
| 400×200 | 406.4 | 426年 | 219.1 | 219年 | 305年 | 273年 |
| 400×150 | 406.4 | 426年 | 168.3 | 159年 | 305年 | 264年 |
| 450×400 | 457.2 | 478年 | 406.4 | 426年 | 343年 | 330年 |
| 450×350 | 457.2 | 478年 | 355.6 | 377年 | 343年 | 330年 |
| 450×300 | 457.2 | 478年 | 323.9 | 325年 | 343年 | 321年 |
| 450×250 | 457.2 | 478年 | 273年 | 273年 | 343年 | 308年 |
| 450×200 | 457.2 | 478年 | 219.1 | 219年 | 343年 | 298年 |
| 500×450 | 508年 | 529年 | 457.2 | 478年 | 381年 | 368年 |
| 500×100 | 508年 | 529年 | 406.4 | 426年 | 381年 | 356年 |
| 500×350 | 508年 | 529年 | 355.6 | 377年 | 381年 | 356年 |
| 500×300 | 508年 | 529年 | 323.9 | 325年 | 381年 | 346年 |
| 500×250 | 508年 | 529年 | 273年 | 273年 | 381年 | 333年 |
| 500×200 | 508年 | 529年 | 219.1 | 219年 | 381年 | 324年 |
| 550×500 | 559年 | - - - - - - | 508年 | - - - - - - | 419年 | 406年 |
| 550×450 | 559年 | - - - - - - | 457年 | - - - - - - | 419年 | 394年 |
| 550×400 | 559年 | - - - - - - | 406年 | - - - - - - | 419年 | 381年 |
| 600×550 | 610年 | - - - - - - | 559年 | - - - - - - | 432年 | 432年 |
| 600×550 | 610年 | 630年 | 508年 | 530年 | 432年 | 432年 |
| 600×450 | 610年 | 630年 | 457年 | 480年 | 432年 | 419年 |
| 650×600 | 660年 | - - - - - - | 610年 | - - - - - - | 495年 | 483年 |
| 650×550 | 660年 | - - - - - - | 559年 | - - - - - - | 495年 | 470年 |
| 650×500 | 660年 | - - - - - - | 508年 | - - - - - - | 495年 | 457年 |
| 700×650 | 711年 | - - - - - - | 660年 | - - - - - - | 521年 | 521年 |
| 700×600 | 711年 | 720年 | 610年 | 630年 | 521年 | 508年 |
| 700×550 | 711年 | - - - - - - | 559年 | - - - - - - | 521年 | 495年 |
| 750×700 | 762年 | - - - - - - | 711年 | - - - - - - | 559年 | 546年 |
| 750×650 | 762年 | - - - - - - | 660年 | - - - - - - | 559年 | 546年 |
| 750×600 | 762年 | - - - - - - | 610年 | - - - - - - | 559年 | 533年 |
| 800×750 | 813年 | - - - - - - | 762年 | - - - - - - | 597年 | 584年 |
| 800×700 | 813年 | 820年 | 711年 | 720年 | 597年 | 572年 |
| 800×650 | 813年 | - - - - - - | 660年 | - - - - - - | 597年 | 572年 |
| 850×800 | 864年 | - - - - - - | 813年 | - - - - - - | 635年 | 622年 |
| 850×750 | 864年 | - - - - - - | 762年 | - - - - - - | 635年 | 610年 |
| 850×700 | 864年 | - - - - - - | 711年 | - - - - - - | 635年 | 597年 |
| 900×850 | 914年 | - - - - - - | 864年 | - - - - - - | 673年 | 660年 |
| 900×800 | 914年 | 920年 | 813年 | 820年 | 673年 | 648年 |
| 900×750 | 914年 | - - - - - - | 762年 | - - - - - - | 673年 | 635年 |
| 950×900 | 965年 | - - - - - - | 914年 | - - - - - - | 711年 | 711年 |
| 950×850 | 965年 | - - - - - - | 864年 | - - - - - - | 711年 | 698年 |
| 950×800 | 965年 | - - - - - - | 813年 | - - - - - - | 711年 | 686年 |
| 1000×950 | 1016年 | - - - - - - | 965年 | - - - - - - | 749年 | 749年 |
| 1000×900 | 1016年 | 1020年 | 914年 | 920年 | 749年 | 737年 |
| 1000×8500 | 1016年 | - - - - - - | 864年 | - - - - - - | 749年 | 724年 |
| 1000×1000 | 1067年 | - - - - - - | 1016年 | - - - - - - | 762年 | 711年 |
| 1050×950 | 1067年 | - - - - - - | 965年 | - - - - - - | 762年 | 711年 |
| 1050×900 | 1067年 | - - - - - - | 914年 | - - - - - - | 762年 | 711年 |
| 1100×1050 | 1118年 | - - - - - - | 1067年 | - - - - - - | 813年 | 762年 |
| 1100×1000 | 1118年 | 1120年 | 1016年 | 1020年 | 813年 | 749年 |
| 1100×950 | 1118年 | - - - - - - | 965年 | - - - - - - | 813年 | 737年 |
| 1150×1100 | 1168年 | - - - - - - | 1118年 | - - - - - - | 851年 | 800年 |
| 1150×1050 | 1168年 | - - - - - - | 1067年 | - - - - - - | 851年 | 787年 |
| 1150×1000 | 1168年 | - - - - - - | 1016年 | - - - - - - | 851年 | 775年 |
| 1200×1150 | 1220年 | - - - - - - | 1168年 | - - - - - - | 889年 | 838年 |
| 1200×1100 | 1220年 | 1220年 | 1118年 | 1120年 | 889年 | 838年 |
| 1200×1050 | 1220年 | - - - - - - | 1067年 | - - - - - - | 889年 | 813年 |

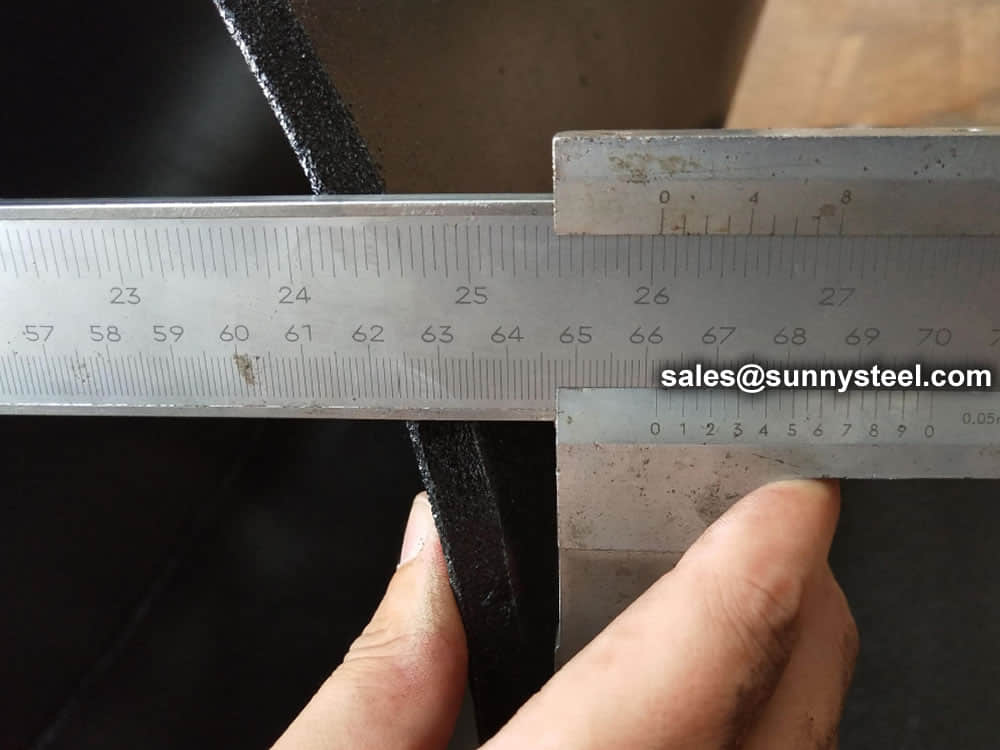

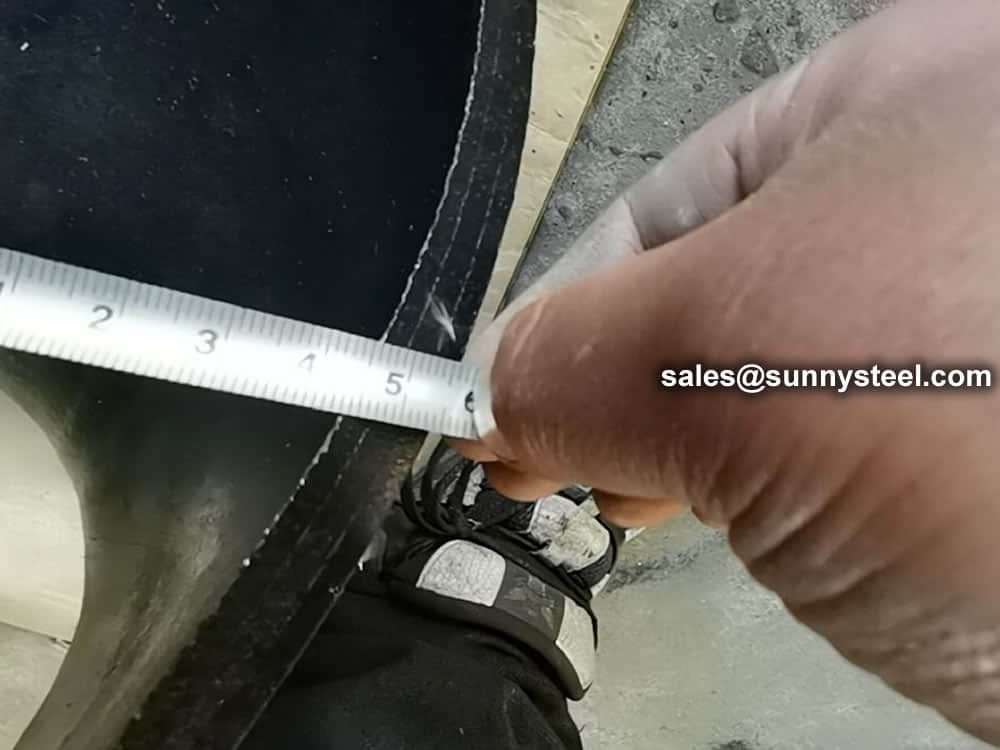

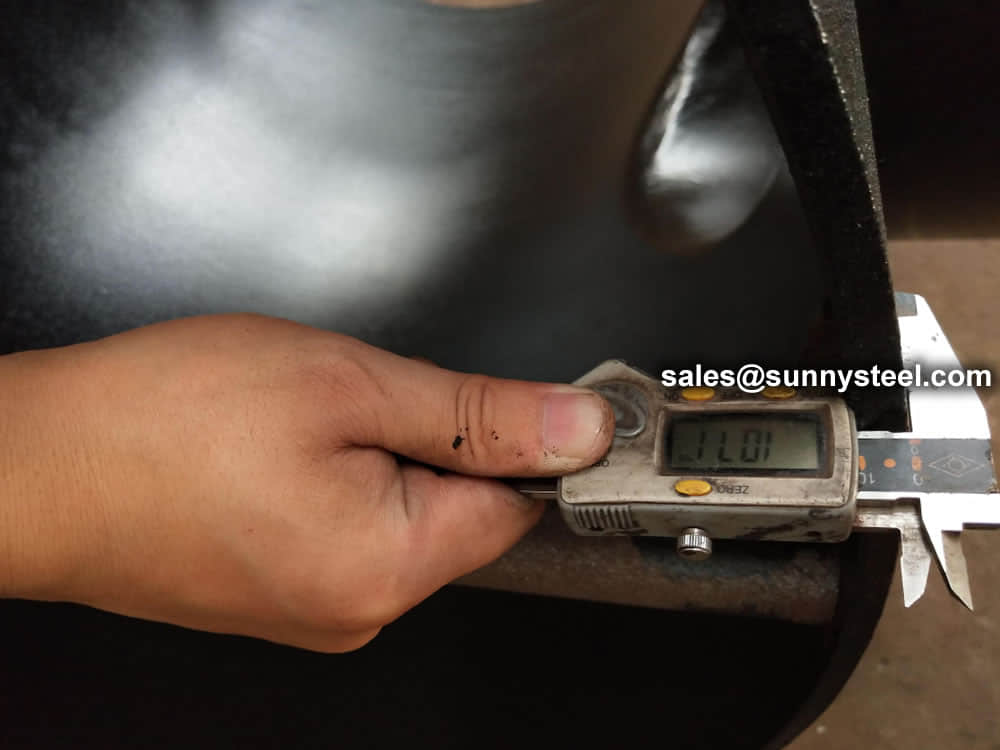

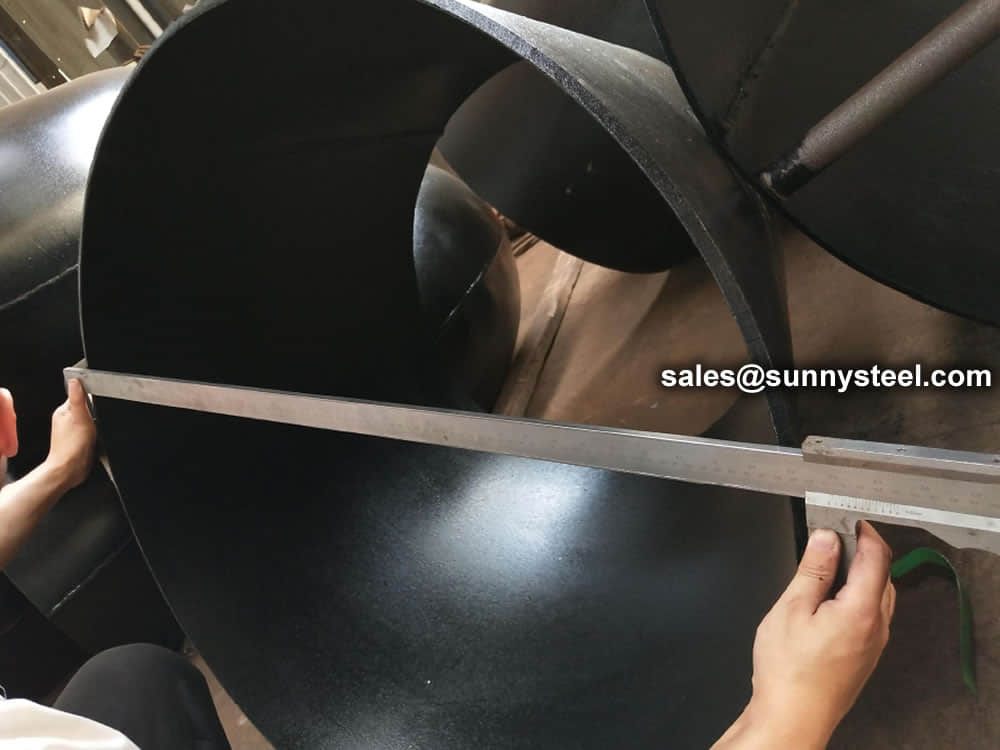

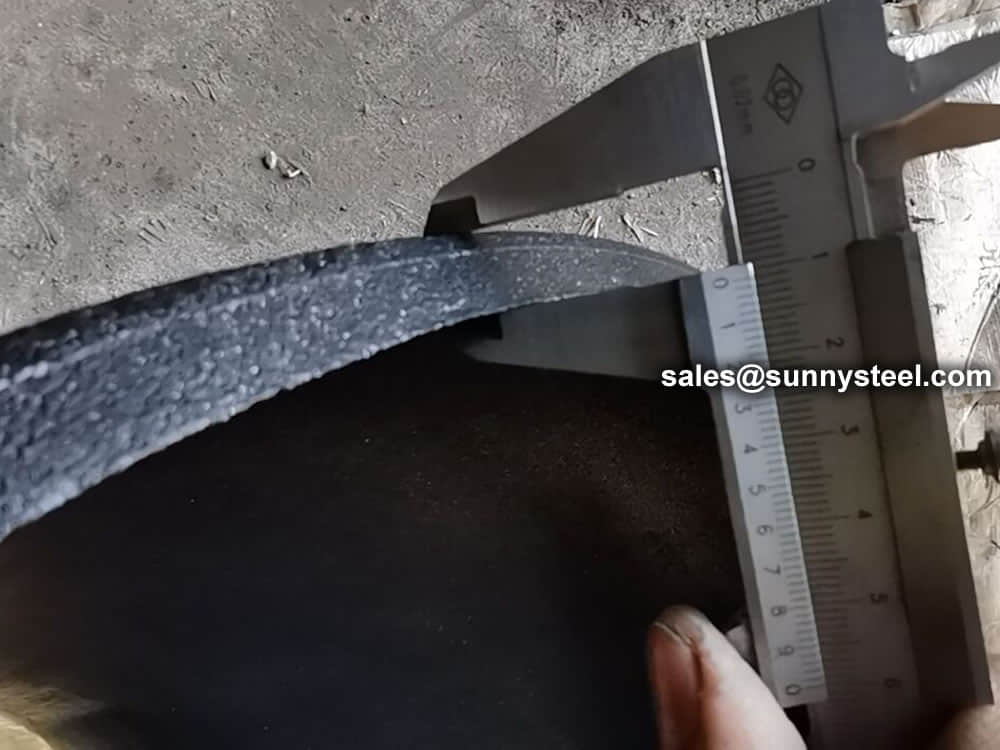

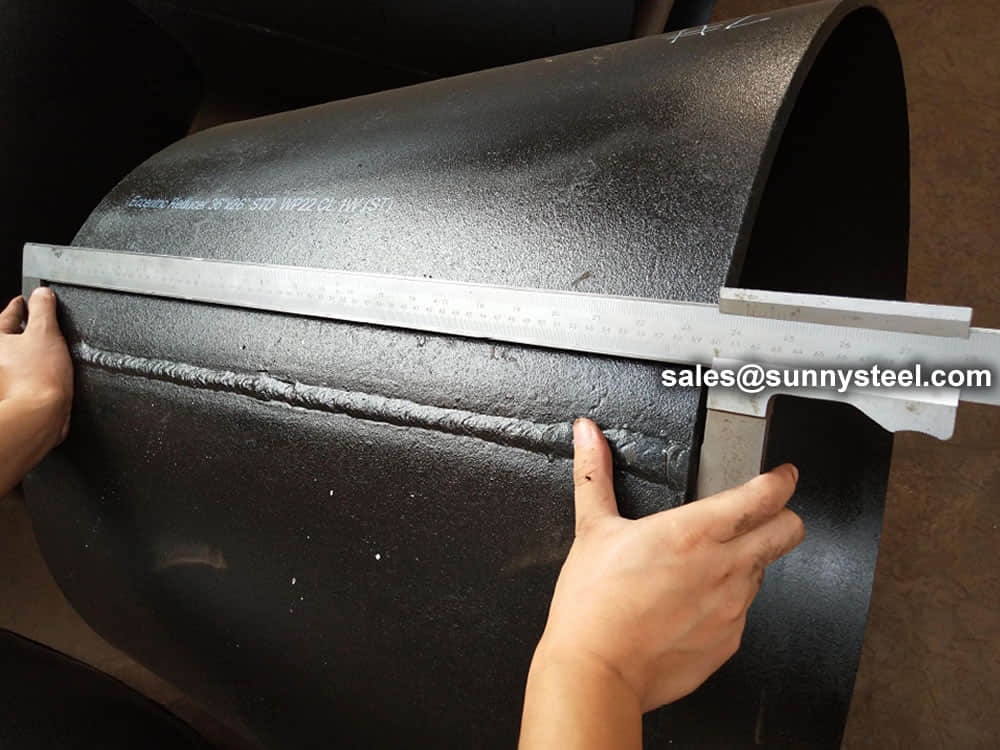

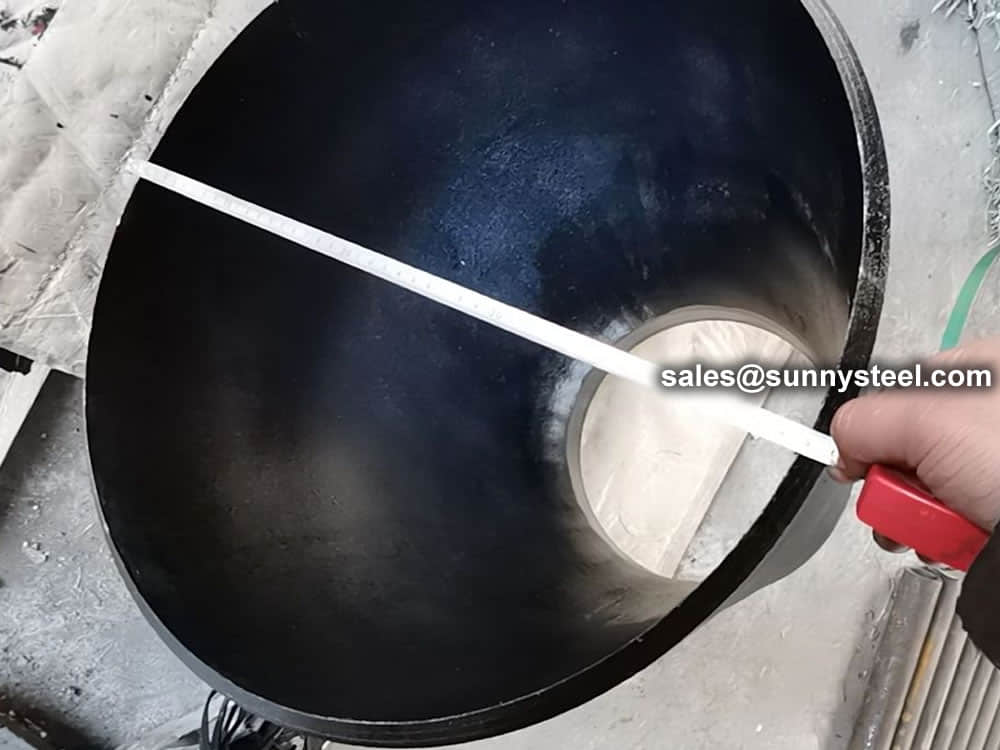

就在最终交付之前,我们的商品是由一个团队严格检查质量分析仪在不同参数,保证他们重获和耐久性。此外,客户可以利用这些货物以有竞争力的利率从我们。
ASTM
JIS
欧元
管件是必要的管道连接在一起,或者改变现有的管的方向。管道和管件是由各种各样的材料,根据所输送液体或气体。管件大多数往往是螺纹或能够滑动连接的管道。无论你是使用钢管的PVC管,化学溶剂必须创建一个管道和连接件之间的密封。
测量所需的管道安装长度,记住所需的额外的长度的管道将插入到合适的。马克这个长度的管道。
管件是必要的管道连接在一起,或者改变现有的管的方向。管道和管件是由各种各样的材料,根据所输送液体或气体。管件大多数往往是螺纹或能够滑动连接的管道。无论你是使用钢管的PVC管,化学溶剂必须创建一个管道和连接件之间的密封。
测量所需的管道安装长度,记住所需的额外的长度的管道将插入到合适的。马克这个长度的管道。

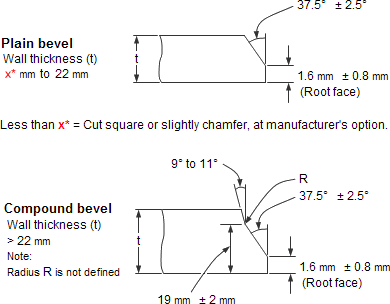

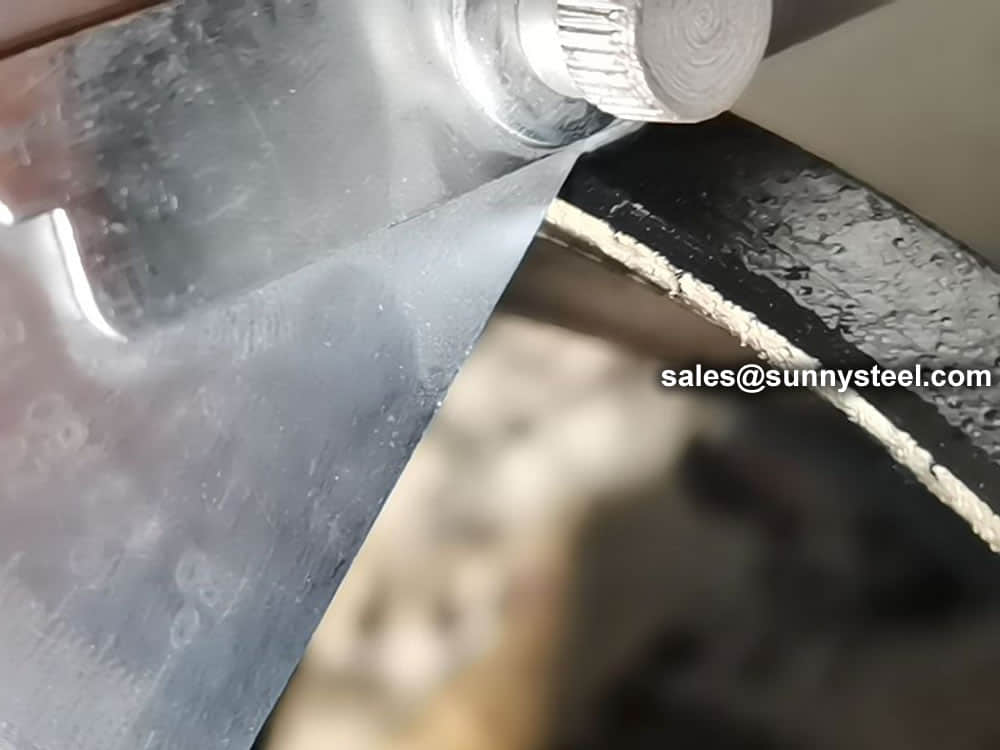

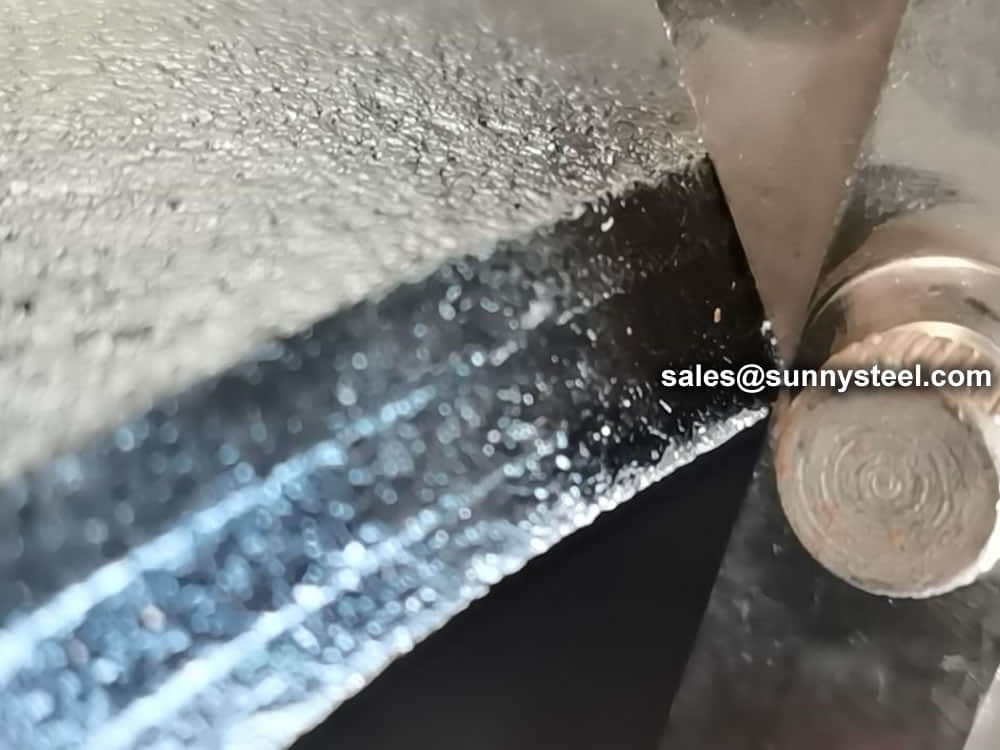

所有对接焊缝的两端配件是锥形的,超过壁厚4毫米为奥氏体不锈钢、铁素体不锈钢或5毫米。坡口的形状取决于实际的壁厚。这个斜结束需要能够“焊”。
焊接坡口acc。ASME / ANSI B16.9和ASME / ANSI B16.28
ASME B16.25覆盖管道组件的制备对接焊端连接到焊接的管道系统。它包括要求焊接、商场、厚壁组件的外部和内部塑造,准备内部结束(包括尺寸和尺寸公差)。
我们in-hourse研发团队开发的斜角结束设备良好的使用厚度2毫米至20毫米管道配件,保证高效率和高质量。
这些焊缝边缘制备要求也纳入ASME标准(例如,B16.9 B16.5, B16.34)。
ASME B16.25标准组件的制备的目的需要焊接在一起。
削减广场或轻微的倒角,在制造商的选择:
管件是用于管道系统定义为一个部分,改变方向,分支或管径的变化,这是机械地加入到系统。
有许多不同类型的配件和他们是相同的在所有管道尺寸和时间表。
ASME B16.9标准涵盖整体尺寸、公差、评级,测试和标记为工厂预制的对接焊的配件在大小NPS 1⁄2 NPS 48 (DN 15通过DN 1200)。
下载| 名义上的 | 外径 | 90°弯头 | 45°弯头 | 180°的回报 | ||||
| 管的大小 |
长半径 | 短半径 | 长半径 | 长半径 | ||||
| (英寸) | (毫米) | (英寸) | 中心的脸 | 中心的脸 | 中心的脸 | 半径 | 中心到中心 | 回的脸 |
| (英寸) | (英寸) | (英寸) | (英寸) | (英寸) | (英寸) | |||
| 1/2 | 21.3 | 0.84 | 1.5 | - - - - - - | 5/8 | 2 | 1.875 | |
| 3/4 | 26.7 | 1.05 | 1.125 | - - - - - - | 7/16 | 2.25 | 1.6875 | |
| 1 | 33.4 | 1.315 | 1.5 | 1 | 7/8 | 3 | 2.1875 | |
| 1.25 | 42.2 | 1.66 | 1.875 | 1.25 | 1 | 3.75 | 2.75 | |
| 1.5 | 48.3 | 1.9 | 2.25 | 1.5 | 1.125 | 3 | 4.5 | 3.25 |
| 2 | 60.3 | 2.375 | 3 | 2 | 1.375 | 4 | 6 | 4.1875 |
| 2.5 | 73年 | 2.875 | 3.75 | 2.5 | 1.75 | 5 | 7.5 | 5.1875 |
| 3 | 88.9 | 3.5 | 4.5 | 3 | 2 | 6 | 9 | 6.25 |
| 3.5 | 101.6 | 4 | 5.25 | 3.5 | 2.25 | 7 | 10.5 | 7.25 |
| 4 | 114.3 | 4.5 | 6 | 4 | 2.5 | 8 | 12 | 8.25 |
| 5 | 141.3 | 5.563 | 7.5 | 5 | 3.125 | 10 | 15 | 10.3125 |
| 6 | 168.3 | 6.625 | 9 | 6 | 3.75 | 12 | 18 | 12.3125 |
| 8 | 219.1 | 8.625 | 12 | 8 | 5 | 12 | 24 | 16.3125 |
| 10 | 273.1 | 10.75 | 15 | 10 | 6.25 | 15 | 30. | 20.375 |
| 12 | 323.9 | 12.75 | 18 | 12 | 7.5 | 18 | 36 | 24.375 |
| 公称管道尺寸NPS | 有角公差 | 有角公差 |
| 大小 | 从角度问 | 从平面P |
| ½4 | 0.03 | 0.06 |
| 5到8 | 0.06 | 0.12 |
| 10到12 | 0.09 | 0.19 |
| 14到16 | 0.09 | 0.25 |
| 18到24 | 0.12 | 0.38 |
| 26到30 | 0.19 | 0.38 |
| 32到42 | 0.19 | 0.5 |
| 44到48 | 0.18 | 0.75 |
所有维度给出了英寸。公差是相等的+和-除了如上所述。
可以使用ASME B16.9管件管辖的ASME锅炉及压力容器规范(BPVC)以及压力管道的ASME代码。引用压力评级法兰/ ASME B16.5,它们可以被指定为类150年,300年,600年,900年、1500年和2500年。许用压力评级为ASME B16.9管件不得计算为连续无缝管的等效材料按照规则建立的适用部分为压力管道ASME B31代码。
对焊管件的设计了ASME B16.9应当由下列方法之一:(a)中包含的数学分析压力容器或管道代码;(b)证明测试;(c)与水压试验来验证实验应力分析实验结果;(d)详细的应力分析结果评价。
一般来说,ASME B16.9管件,应当标明显示以下细节:“商标+年级+材料壁厚+大小+热指数”。例如,“M ASTM A234 WP5 SCH80 6”385”。当使用钢邮票时,应当注意这
评分不够深或锋利的足以导致裂缝或减少以下拟合的最小壁厚的允许的。
ASME B16.9配件可能由一个广泛范围的mateirals覆盖(1)依照ASTM A234碳和低合金钢和ASTM A420;(2)依照ASTM A403奥氏体和双相不锈钢和ASTM A815;(3)依照ASTM B366镍合金;(4)依照ASTM B361铝合金;(5)依照ASTM B363钛合金。
尺寸1/2 " - 48”
1.1本specification2涵盖了minimum-wall-thickness无缝中碳钢,锅炉管和锅炉的流感,包括安全结束(见注1),拱,保持管、过热器管。
注1:这种类型不适合由锻焊安全结束。
1.2油管尺寸和厚度通常提供这个规格是1/2。5。(12.7 - 127毫米),外径0.035到0.500。(0.9到12.7毫米)、包容,在最小壁厚。油管在其他维度可能提供,提供这些微管符合所有其他要求的规范。
1.3机械性能要求不适用于油管小于1/8。在内径或0.015(3.2毫米)。在厚度(0.4毫米)。
1.4本规范包括a - 1年级和C的无缝中碳锅炉过热器管和不同的化学和强度要求。(表1,表3,11节)。
1.5中规定的值英寸磅单位或国际标准单位分别被认为作为标准。在文本中,括号内为国际标准单位。的值在每个系统没有确切对等;因此,每个系统必须独立于其他使用。结合值两个系统可能会导致不符合规范。英寸磅单位适用,除非该规范的“M”指定的顺序指定。
1.6本国际标准是按照国际公认的原则开发的标准化原则决定设立国际标准的发展,指导和建议发行的世界贸易组织贸易技术壁垒(TBT)委员会。
| 钢的等级 | C | 如果 | 锰 | 年代 | P |
| A210 A1 / sa - 210 A1 | ≤0.27 | ≥0.10 | ≤0.93 | 0.020 | 0.025 |
| A210C / sa - 210 c | ≤0.35 | ≥0.10 | 0.29 - -1.06 | 0.020 | 0.025 |
| 年级 | 抗拉强度 (Mpa) |
屈服点(Mpa) 不少于 |
延伸率(%) 不少于 |
影响(J) 不少于 |
硬度 不少于 |
| A210 A1 / sa - 210 A1 | ≥415 | 255年 | ” | 79年hrb | |
| A210C / sa - 210 c | ≥485 | 275年 | ” | 89年hrb |
| 热轧 | 外径,毫米 | 宽容,毫米 |
| d≤101.6 | + 0.4/-0.8 | |
| 101.6 < OD≤127 | + 0.4/-1.2 | |
| 冷拔 | 外径,毫米 | 宽容,毫米 |
| OD < 25.4 | ±0.10 | |
| 25.4≤OD≤38.1 | ±0.15 | |
| 38.1 < OD < 50.8 | ±0.20 | |
| 50.8≤OD < 63.5 | ±0.25 | |
| 63.5≤OD < 76.2 | ±0.30 | |
| 76.2≤OD≤101.6 | ±0.38 | |
| 101.6 < OD≤127 | + 0.38/-0.64 |
| 热轧 | 外径,毫米 | 宽容,% |
| OD≤101.6 WT≤2.4 | + 40/-0 | |
| OD≤101.6, 2.4 < WT≤3.8 | + 35/-0 | |
| OD≤101.6, 3.8 < WT≤4.6 | + 33/-0 | |
| OD≤101.6, 4.6 WT > | + 28/-0 | |
| OD > 101.6, 2.4 < WT≤3.8 | + 35/-0 | |
| OD > 101.6, 3.8 < WT≤4.6 | + 33/-0 | |
| OD > 101.6, 4.6 WT > | + 28/-0 | |
| 冷拔 | 外径,毫米 | 宽容,% |
| d≤38.1 | + 20/-0 | |
| OD > 38.1 | + 22/-0 |
| 的方法 制造 |
外 直径, 在。(毫米) |
切割长度。(毫米) | |
| 在 | 下 | ||
| 无缝,hot-finished | 所有的尺寸 | 3⁄16 [5] | 0 [0] |
| 无缝,冷轧 | 2 (50.8) | 1⁄8 [3] | 0 [0] |
| 2 [50.8] | 3⁄16 [5] | 0 [0] | |
| 2 [50.8] | 3⁄16 [5] | 0 [0] | |
每个箱的两端将会显示订单号、热。、尺寸、重量和包或要求。
(1)张力测试1张力测试应当在标本很多不超过50管。张力测试应当标本两管的50多管。
(2)压扁测试1压扁试验应在标本每个月底一个从每批成品管。
(3)扩口测试1扩口试验应当speci——犯罪从两端的从每批成品管。
(4)硬度Test-Brinell或洛氏硬度测试应当从每批标本两管。
(5)静水或无损电测试每个管应当受到静水。
一个压扁试验应在标本每个月底一个从每批成品管,但不是用于扩口试验。眼泪或减免发生12到6点钟位置C油管尺寸为2.375级。(60.3毫米)的外径和较小的拒绝不得被视为一个依据。
一个扩口试验应在规定的形式——从两端的管从每批完成,但不是用于压扁试验。
订单ASTM A210 / A210M, ASME SA210应该包括以下,根据需要,充分描述所需的材料:
管件尺寸指标或标准英语。

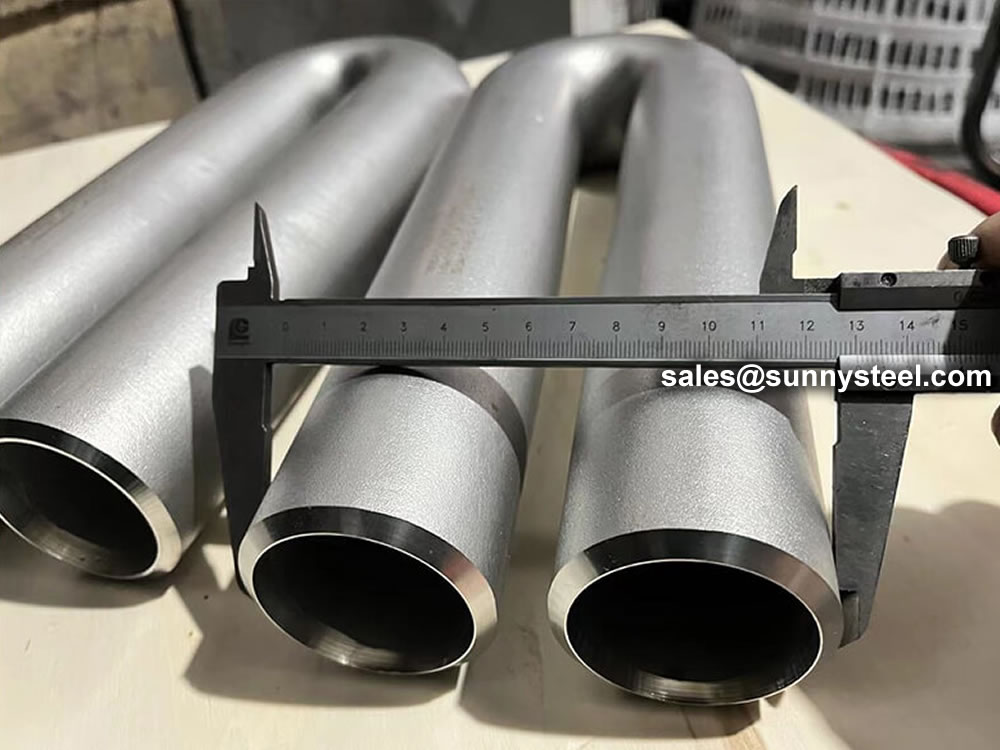

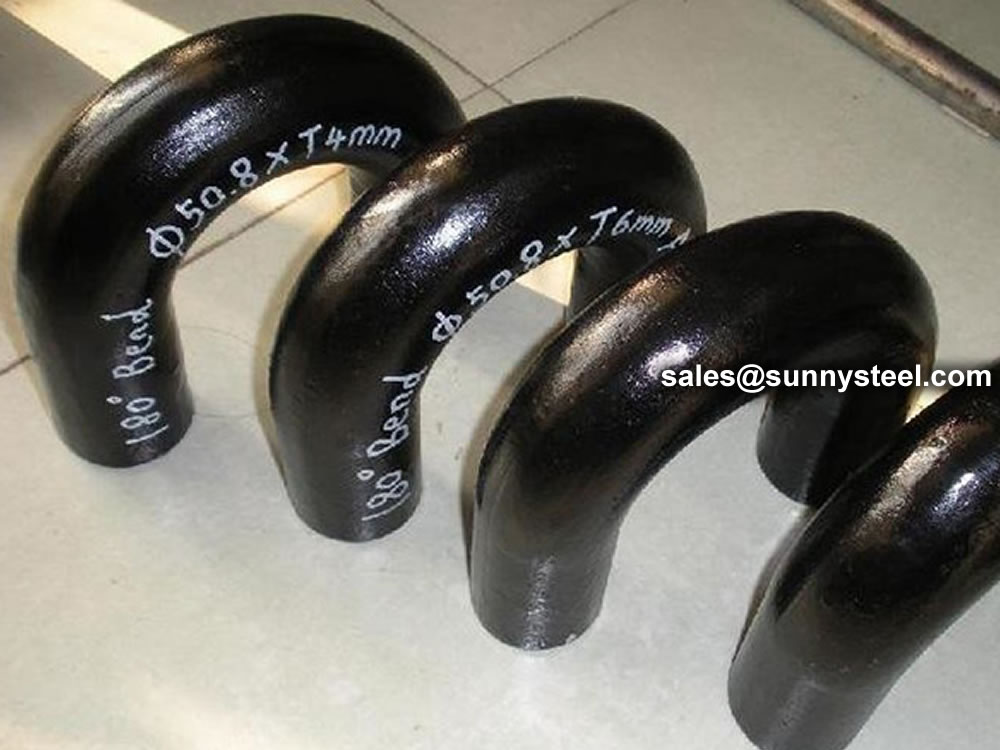

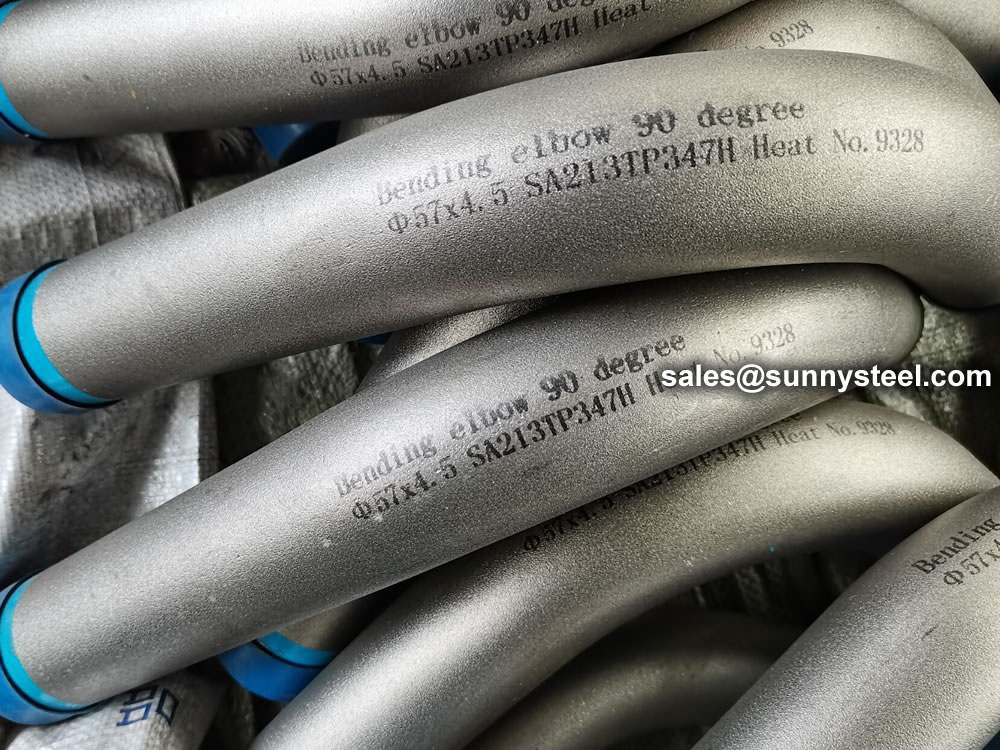

因为管件包括管件尺寸几个方面,只能给出最常见的管件尺寸。最适用的版本是90°长半径和45°弯头,虽然90°短半径弯头应用如果有空间太少。180°弯头的功能是改变方向流经180°。同时,LR和SR类型有一个中心维度匹配90°弯头的两倍。这些配件将通常用于furnesses或其他加热或冷却单元。
的一些标准,适用于下面列出了对接焊缝配件。许多组织如ASME、ASTM、ISO,海量存储系统(MSS)中,等有很好对接焊缝配件的开发标准和规范。总是设计师来确保它们适用的公司标准和规范后,如果可用,在设计过程中。
一些广泛使用的管件标准如下:
ASME:美国机械工程师学会
这是一个世界上著名的组织发展的法规和标准。
管件的数量安排从ASME / ANSI B16转椅。ASME / ANSI B16转椅的各种分类标准不同的管道配件如下:
ASTM国际:美国社会检测和材料
这是一个世界上最大的推荐性标准开发组织。它最初被称为美国和材料试验学会(ASTM)。
美国自来水厂协会(AWWA):美国自来水厂协会
美国自来水厂协会(AWWA——成立于1881年,美国自来水厂协会是最大的非营利组织,科学和教育协会致力于管理和治疗水,世界上最重要的资源。
ANSI:美国国家标准协会
ANSI是一个私人,非营利性组织。它的主要功能是管理和协调美国自愿标准化和合格评定体系。它提供了一个论坛,让美国国家标准的发展。ANSI分配“时间表”。使用这些数字分类墙厚度不同的压力。
海量存储系统(MSS)中标准:制造商标准化协会
制造商标准化协会(MSS)阀门及配件行业技术协会是一个非盈利组织的发展和完善行业、国家和国际法规和标准为:阀门、阀门执行器,阀门修改,管件,管道衣架,管道支持,法兰和相关印章
“标准”和“规范”的区别:
管道代码意味着需求的设计、制造、使用材料、测试和检查各种管道和管道系统。它有一个有限的权限定义的代码。另一方面,管道标准意味着应用程序的设计和建设的规则和要求等管件的适配器,法兰,袖子,肘部,联盟,t恤,阀门等。像一个代码,它也有一个有限的范围定义的标准。
影响因素的标准:“标准”等管件是基于某些因素如下:
BSP:英国标准管
BSP是英国标准的管件。这是指一个家庭的标准连接和密封管螺纹类型通过交配结束外部(男性)和内部(女)线程。这是领养的。它也被称为英国标准管锥形并行线程(BSPT)或英国标准管(直)线(BSPP)。虽然BSPT仅通过线程来实现压紧关节,BSPP需要一个密封圈。
JIS:日本工业标准
这是日本工业标准或标准用于工业活动在日本管、管和配件,通过日本标准协会出版。
《不扩散核武器条约》:国家管螺纹
国家管螺纹是美国标准直(NPS)线程或锥形(NPT)线程。这是我们最受欢迎的管件的标准。NPT配件是基于内部直径管件(ID)。
螺栓和螺母
我们是生产法兰螺栓和螺母和供应质量高
一个:在这里,“A”代表军队和“N”代表海军
一个标准最初是为美国军方而设计的。每当管件是一个配件,它意味着配件测量外径的配件,也就是说,在1/16英寸的增量。
例如,一个一个4拟合方法拟合与外部直径大约4/16”或¼”。是指出近似是很重要的,因为一个外部直径并不是一个直接符合同等NPT螺纹。
破折号(-)的大小
缓冲大小是标准指软管的内径。这表明一个两位数的大小代表16英寸的相关ID。这也是交替使用配件。例如,少量“8”意味着一个8配件。
ISO:国际标准化组织
ISO是工业管道,管道和连接件国际标准化组织的标准和规范。ISO标准已经屈指可数了。他们有格式如下:
“ISO / IEC][是]nnnnn: yyyy标题”
| 标准 | 规范 |
|---|---|
| ASTM A234 | 标准规范管道配件的碳钢和合金钢的温和和高温的服务 |
| ASTM A420 | 标准规范的管道配件的碳钢和合金钢低温服务 |
| ASTM A234由 | ASTM A234是钢管的标准规范配件包括碳和温和、高温合金钢材料服务。由本标准的钢种之一 |
| ASME B16.9 | ASME B16.9标准涵盖整体尺寸、公差、评级,测试和标记为工厂预制的对接焊的配件在大小NPS 1⁄2 NPS 48 (DN 15通过DN 1200)。 |
| ASME B16.28 | ASME B16.28标准包括评级、外形尺寸、测试、公差和标记的碳和合金钢板对接焊短半径弯头和回报。 |
| 海量存储系统(MSS)中sp - 97 | MSS sp - 97标准实践涵盖基本尺寸,完成,公差,测试,标记,材料,和最小强度要求90度整体强化锻造分支出口配件的对接焊,承插焊、螺纹类型。 |
| ASTM A403 | 标准规范的奥氏体不锈钢管道配件。 |
| 喧嚣 | 在 | ASME |
| 圣35.8我 圣35.8三世 15莫3 13 CrMo 4 4 10 CrMo 9 10 圣35 N 圣52.0 圣52.4 |
P235GH-TC1 P235GH-TC2 16 mo3 13 crmo4-5 10 crmo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH |
由 WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92 |

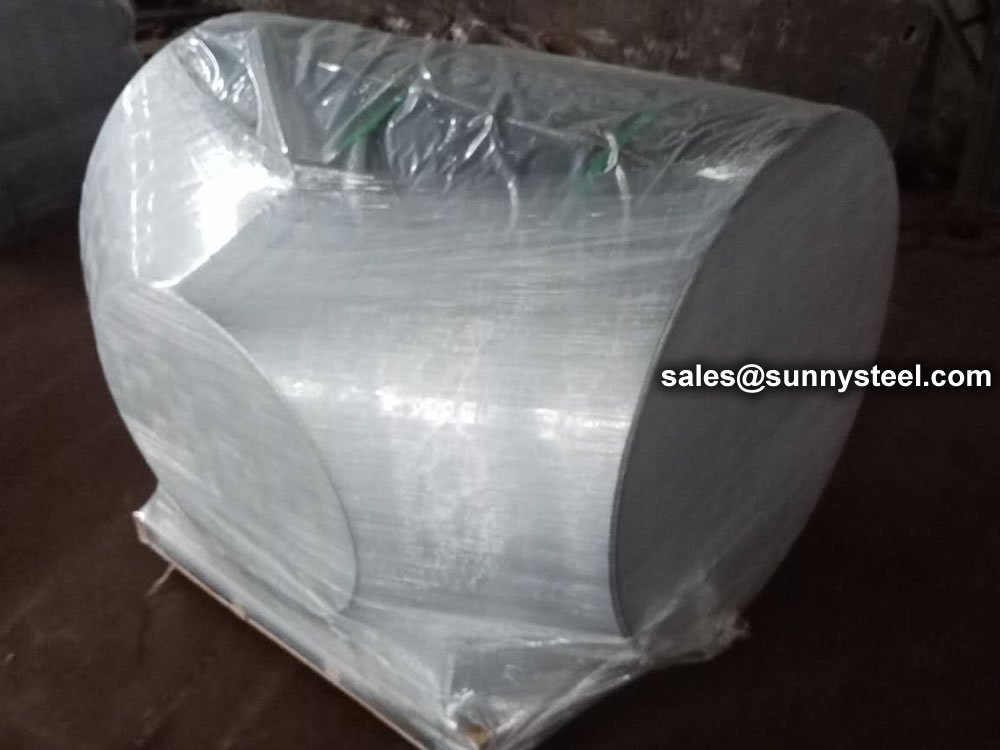

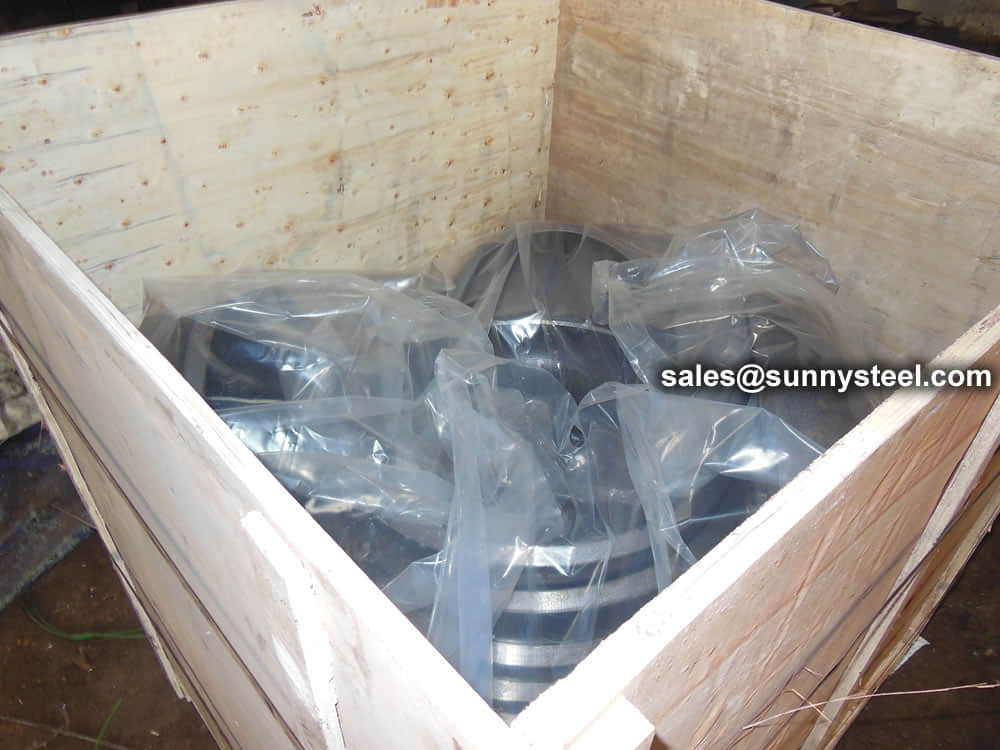

碳钢法兰填料的画,我们会用泡沫包装保护绘画。法兰没有绘画或油与长期货物,我们建议客户使用防锈纸和塑料袋,以防止生锈。
通过自蔓延高温合成陶瓷衬里管(合成技术。
玄武岩铸排钢管是由玄武岩铸管道内衬,外部钢管和水泥砂浆填充在两层之间。
瓷砖衬里管道非常均匀的涂层上的特殊配方陶瓷材料的内部管道。
稀土合金耐磨管道的材料是ZG40CrMnMoNiSiRe,这也是稀土合金钢的年级。
管侵蚀盾牌是用来防止锅炉管的高度腐蚀性影响高温和压力从而极大地延长管的生活。

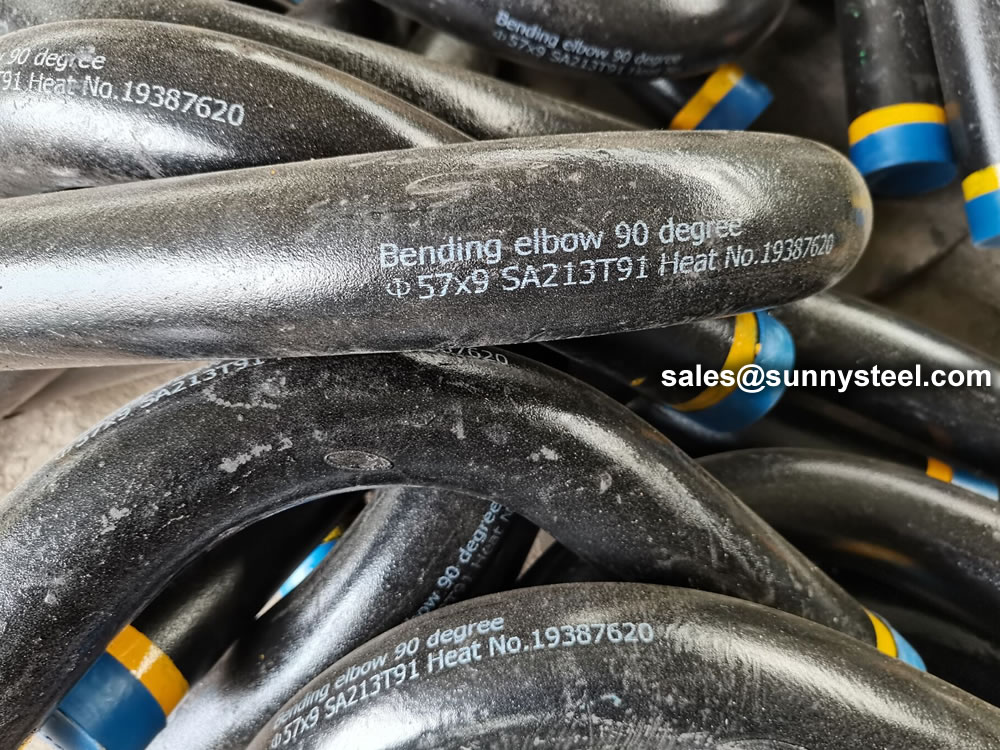

的ASTM A213 T91无缝管主要用于锅炉、过热器、热交换器。
