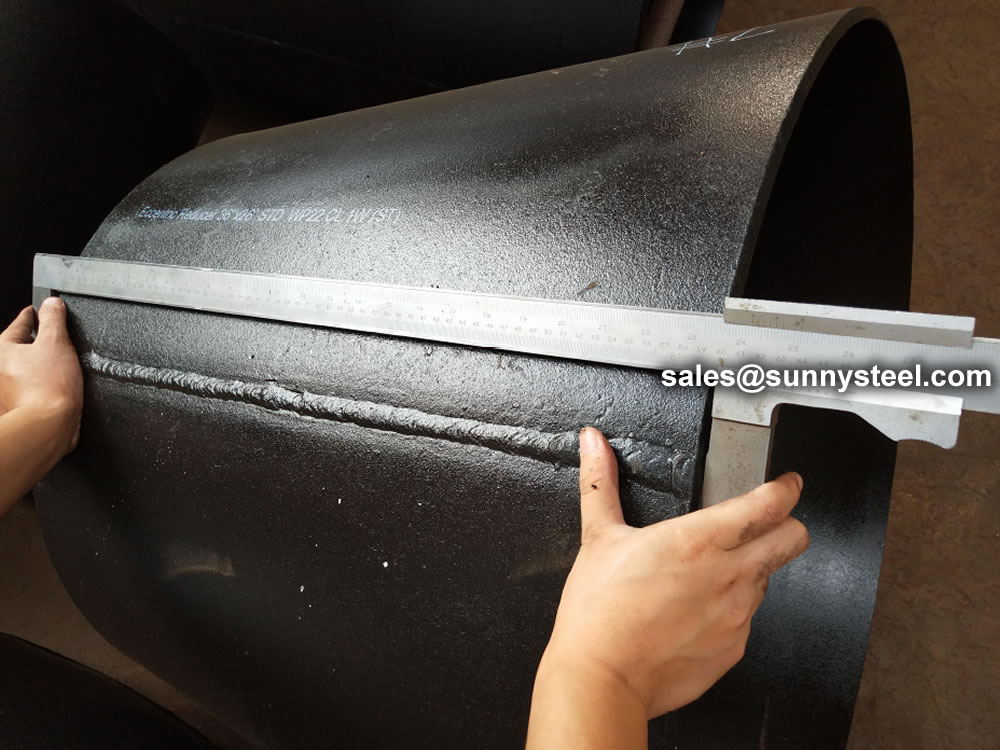

ASTM A234 WP22减速器是一种管件,用于连接两个不同大小的管道管道。它是由碳钢或合金钢和符合ASTM A234 WP22规范标准。WP22年级材料的ASTM A234 WP22减速机适用于高温和高压管道系统。
ASTM A234 WP22减速器可用在各种尺寸和配置,包括同心和偏心异径接头。同心异径接头有一个对称的形状与两端对齐而偏心异径接头是不对称的一端设置偏心。减速器类型的选择取决于特定的应用程序需求和液体在运输的类型。
的一些关键特性和好处的ASTM A234 WP22减速机包括:
总之,一个ASTM A234 WP22减速器是一种管件,用于连接两个不同尺寸的管道管道。它是由碳钢或合金钢和符合ASTM A234 WP22规范标准。减速器提供了优秀的强度、耐蚀性和耐用性,使其适用于高压和高温环境。
年级 | 类型 | C | 如果 | 年代 | P | 锰 | Cr | 倪 | 莫 | 其他 | ob | 操作系统 | δ5 |
由 | 0.3 | 0.1分钟 | 0.058 | 0.05 | 0.29 - -1.06 | 0.4 | 0.4 | 0.15 | V: 0.06;注:0.02 | 415 - 585 | 240年 | 22 | 197年 |
女警官 | 0.35 | 0.1分钟 | 0.058 | 0.05 | 0.29 - -1.06 | 0.4 | 0.4 | 0.15 | V: 0.06;注:0.02 | 485 - 655 | 275年 | 22 | 197年 |
WP1 | 0.28 | 0.1 - -0.5 | 0.045 | 0.045 | 0.3 - -0.9 | 0.44 - -0.65 | 380 - 550 | 205年 | 22 | 197年 | |||
WP12 CL1 | 0.05 - -0.2 | 0.6 | 0.045 | 0.045 | 0.3 - -0.8 | 0.8 - -1.25 | 0.44 - -0.65 | 415 - 585 | 220年 | 22 | 197年 | ||
CL2 WP12 | 0.05 - -0.2 | 0.6 | 0.045 | 0.045 | 0.3 - -0.8 | 0.8 - -1.25 | 0.44 - -0.65 | 485 - 655 | 275年 | 22 | 197年 | ||
WP11 CL1 | 0.05 - -0.15 | 0.5 - 1 | 0.03 | 0.03 | 0.3 - -0.6 | 1 - 1.5 | 0.44 - -0.65 | 415 - 585 | 205年 | 22 | 197年 | ||
CL2 WP11 | 0.05 - -0.2 | 0.5 - 1 | 0.04 | 0.04 | 0.3 - -0.8 | 1 - 1.5 | 0.44 - -0.65 | 485 - 655 | 275年 | 22 | 197年 | ||
WP11 CL3 | 0.05 - -0.2 | 0.5 - 1 | 0.04 | 0.04 | 0.3 - -0.8 | 1 - 1.5 | 0.44 - -0.65 | 520 - 690 | 310年 | 22 | 197年 | ||
WP22 CL1 | 0.05 - -0.15 | 0.5 | 0.04 | 0.04 | 0.3 - -0.6 | 1.9 - -2.6 | 0.87 - -1.13 | 415 - 585 | 205年 | 22 | 197年 | ||
WP22 CL3 | 0.05 - -0.15 | 0.5 | 0.04 | 0.04 | 0.3 - -0.6 | 1.9 - -2.6 | 0.87 - -1.13 | 520 - 690 | 310年 | 22 | 197年 | ||
WP5 CL1 | 0.15 | 0.5 | 0.03 | 0.04 | 0.3 - -0.6 | 4 - 6 | 0.44 - -0.65 | 415 - 585 | 205年 | 22 | 217年 | ||
WP5 CL3 | 0.15 | 0.5 | 0.03 | 0.04 | 0.3 - -0.6 | 4 - 6 | 0.44 - -0.65 | 520 - 690 | 310年 | 22 | 217年 | ||
WP9 CL1 | 0.15 | 1 | 0.03 | 0.03 | 0.3 - -0.6 | 8 - 10 | 0.9 - -1.1 | 415 - 585 | 205年 | 22 | 217年 | ||
WP9 CL3 | 0.15 | 1 | 0.03 | 0.03 | 0.3 - -0.6 | 8 - 10 | 0.9 - -1.1 | 520 - 690 | 310年 | 22 | 217年 | ||
WPR | 0.2 | 0.05 | 0.045 | 0.4 - -1.06 | 1.6 - -2.24 | 435 - 605 | 315年 | 22/28 | 217年 | ||||
WP91 | 0.08 - -0.12 | 0.2 - -0.5 | 0.01 | 0.02 | 0.3 - -0.6 | 8 - 9.5 | 0.4 | 0.85 - -1.05 | 看到sdandard | 585 - 760 | 415年 | 20. | 248年 |
WP911 | 0.09 - -0.13 | 0.1 - -0.5 | 0.01 | 0.02 | 0.3 - -0.6 | 8.5 - -10.5 | 0.4 | 0.9 - -1.1 | 看到sdandard | 620 - 840 | 440年 | 20. | 248年 |
每减少0.01%以下指定C最大,增长0.06% Mn上面指定的最大允许,最多1.35%。
的和铜、镍、铬和钼不得超过1.00%。
铬和钼的总和不得超过0.32%。
最大的碳当量(公元)应当0.50,基于热分析和公式石球= C + Mn / 6 + (Cr +莫+ V) / 5 + (Ni +铜)/ 15。
抗拉要求 | 由 | 女警官,WP11CL2 | WP11CL1 | WP11CL3 |
抗拉强度最小,ksi (MPa) (0.2%或0.5% extension-under-load抵消) |
60 - 85 (415 - 585) |
70 - 95 (485 - 655) |
60 - 85 (415 - 585) |
75-100 (520 - 690) |
屈服强度、最小ksi (MPa) | 32 [240] |
40 [275] |
30. [205] |
45 [310] |
标准:ANSI B16.9 / 16.28, ASTM A53 / A106 API 5 l, ASME B36.10M——-1996年,DIN2605 / 2615/2616, JIS P2311/2312
表面处理:透明的油,防锈黑油或热镀锌。

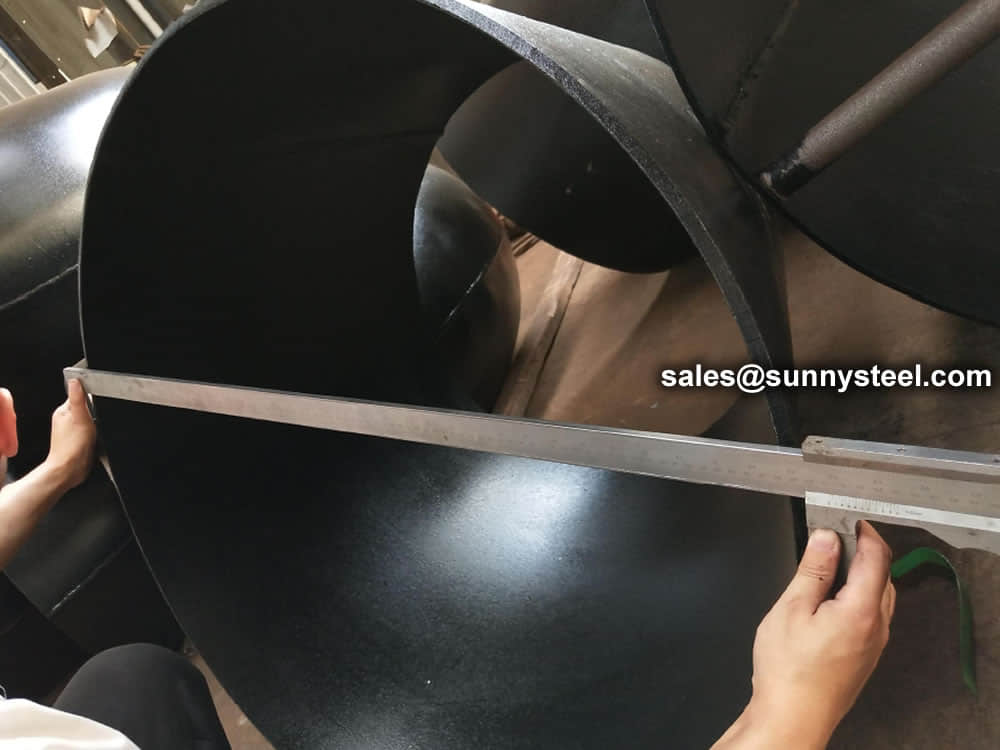

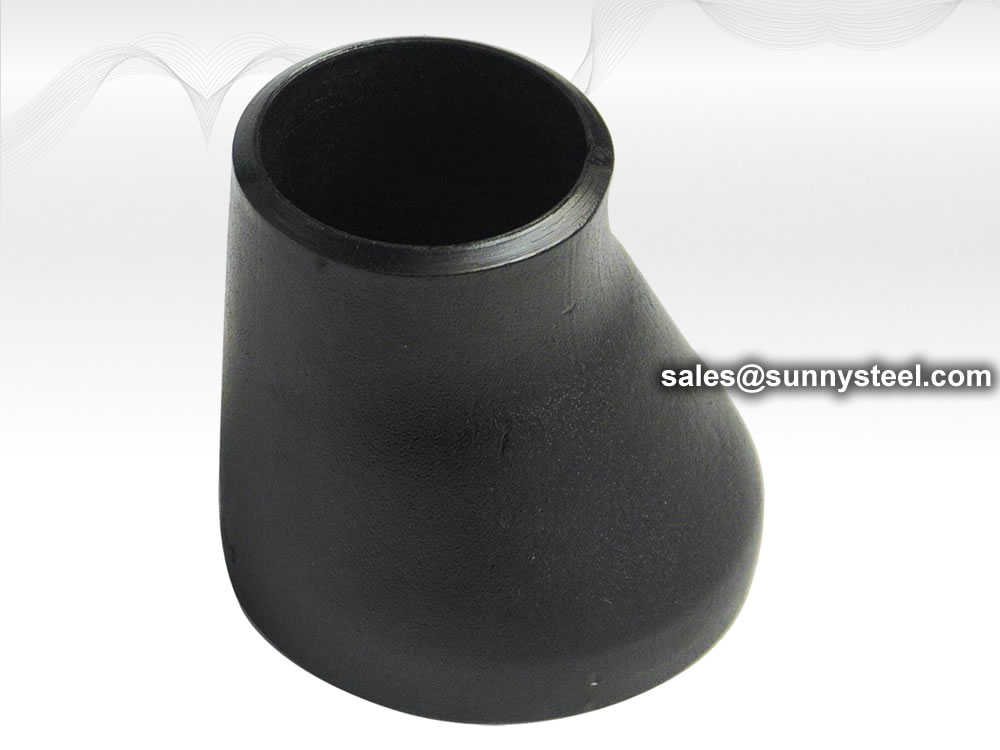

卧式液体还原剂通常是偏心,平顶,避免系统中气泡的积累。偏心异径接头使用泵的吸入端停止空气滞留在油管。同心异径管中空气的逐步积累会导致一个大泡沫,导致泵来拖延或空化吸入泵。水平气体还原剂古怪精灵的光滑的臀部,让冷凝水或石油消耗较低阶段。
同心异径管与偏心异径管的差异

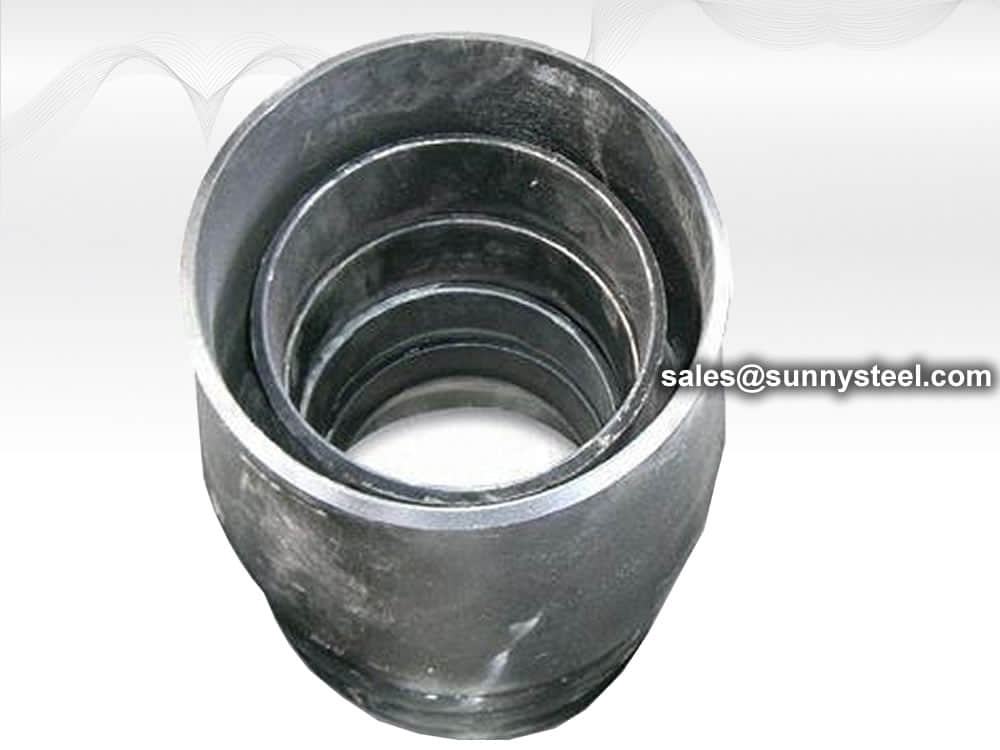

同心异径接头广泛应用而应用偏心异径接头保持管顶部和底部的水平。偏心异径接头也避免管道内的空气被困,和同心异径管去除噪声污染。
钢管减速机的制造过程
有万能还原剂的生产流程。这些都是由焊接管道所需的填充材料。然而,EFW减速器和电焊管不能使用。生产锻造部件,使用不同的方法包括冷和热成形过程。它包括外模方法。
外Dia方法
它是最常见的方法制造钢管减速器。外的管道切割和压平而死,管的一端是压缩成较小的尺寸。该方法适合制造业中小还原剂。
渐缩管的连接类型
范围从不同的连接类型,渐缩管可以分类与承插焊接减速器和对接焊缝减速器。
承插焊接减速器vs对接焊缝减速器
承插焊接减速机也叫承插焊接插入,它有三个类型1、2和3。ASME B16.11制造标准执行。
的承插焊接抗拒½对接焊的力量,所以它是用于小直径管道直径NPS拥有2或更少。对接焊缝具有良好的强度,适用于高压力和温度的管道。
对接焊缝减速器以计划或斜,制造符合ASME B16.9和根据ASME B16.25焊接过程。
对接焊缝配件可在同心异径接头和偏心异径接头,以减少管道的流从一个大小到另一个地方。
渐缩管是一种管件,用于连接两个具有不同直径的管道。渐缩管用于变化率的液体流过。还原剂通常由减少按流程或通过扩大按流程或减少和扩大挤压过程,我们还可以为还原剂采用冲压流程规范。异径接头分为类型,古怪,同心异径管。管异径接头广泛使用在各种材料按其应用和产业的需求,也可以在不同的维度。
名义上的管 | 外径在斜 | 中心结束 | |||
DN大小 | D1 | D2 | 端到端 | ||
一个系列 | B系列 | 一个系列 | B系列 | l | |
20×15 | 26.9 | 25 | 21.3 | 18 | 38 |
25×20 | 33.7 | 32 | 26.9 | 25 | 51 |
25×15 | 33.7 | 32 | 21.3 | 18 | 51 |
32×25 | 42.4 | 38 | 33.7 | 32 | 51 |
32×20 | 42.4 | 38 | 26.9 | 25 | 51 |
32×15 | 42.4 | 38 | 21.3 | 18 | 51 |
40×32 | 48.3 | 45 | 42.4 | 38 | 64年 |
40×25 | 48.3 | 45 | 33.7 | 32 | 64年 |
40×20 | 48.3 | 45 | 26.7 | 25 | 64年 |
40×15 | 48.3 | 45 | 21.3 | 18 | 64年 |
50×40 | 60.3 | 57 | 48.3 | 45 | 76年 |
50×32 | 60.3 | 57 | 42.4 | 38 | 76年 |
50×25 | 60.3 | 57 | 33.7 | 32 | 76年 |
50×20 | 60.3 | 57 | 26.9 | 25 | 76年 |
65×50 | 76.1 (73) | 76年 | 60.3 | 57 | 89年 |
65×40 | 76.1 (73) | 76年 | 48.3 | 45 | 89年 |
65×32 | 76.1 (73) | 76年 | 42.4 | 38 | 89年 |
65×25 | 76.1 (73) | 76年 | 33.7 | 32 | 89年 |
80×65 | 88.9 | 89年 | 76.1 (73) | 76年 | 89年 |
80×50 | 88.9 | 89年 | 60.3 | 57 | 89年 |
80×40 | 88.9 | 89年 | 48.3 | 45 | 89年 |
80×32 | 88.9 | 89年 | 42.4 | 38 | 89年 |
90×80 | 101.6 | - - - - - - | 88.9 | - - - - - - | 102年 |
90×65 | 101.6 | - - - - - - | 76.1 (73) | - - - - - - | 102年 |
90×50 | 101.6 | - - - - - - | 60.3 | - - - - - - | 102年 |
90×40 | 101.6 | - - - - - - | 48.3 | - - - - - - | 102年 |
90×32 | 101.6 | - - - - - - | 42.4 | - - - - - - | 102年 |
100×90 | 114.3 | 108年 | 101.6 | - - - - - - | 102年 |
100×80 | 114.3 | 108年 | 88.9 | 89年 | 102年 |
100×65 | 114.3 | 108年 | 76.1 (73) | 76年 | 102年 |
100×50 | 114.3 | 108年 | 60.3 | 57 | 102年 |
100×40 | 114.3 | 108年 | 48.3 | 45 | 102年 |
125×100 | 139.7 | 133年 | 114.3 | 108年 | 127年 |
125×90 | 139.7 | - - - - - - | 101.6 | - - - - - - | 127年 |
125×80 | 139.7 | 133年 | 88.9 | 89年 | 127年 |
125×65 | 139.7 | 133年 | 76.1 (73) | 76年 | 127年 |
125×50 | 139.7 | 133年 | 60.3 | 57 | 127年 |
150×125 | 168.3 | 159年 | 139.7 | 133年 | 140年 |
150×100 | 168.3 | 159年 | 114.3 | 108年 | 140年 |
150×90 | 168.3 | - - - - - - | 101.6 | - - - - - - | 140年 |
150×80 | 168.3 | 159年 | 88.9 | 89年 | 140年 |
150×65 | 168.3 | 159年 | 76.1 (73) | 76年 | 140年 |
200×150 | 219.1 | 219年 | 163.8 | 159年 | 152年 |
200×125 | 219.1 | 219年 | 139.7 | 133年 | 152年 |
200×100 | 219.1 | 219年 | 114.3 | 108年 | 152年 |
200×90 | 219.1 | - - - - - - | 101.6 | - - - - - - | 152年 |
250×200 | 273年 | 273年 | 219.1 | 219年 | 178年 |
250×150 | 273年 | 273年 | 168.3 | 159年 | 178年 |
250×125 | 273年 | 273年 | 139.7 | 133年 | 178年 |
250×100 | 273年 | 273年 | 114.3 | 108年 | 178年 |
300×250 | 323.9 | 325年 | 273年 | 273年 | 203年 |
300×200 | 323.9 | 325年 | 219.1 | 219年 | 203年 |
300×150 | 323.9 | 325年 | 168.3 | 159年 | 203年 |
300×125 | 323.9 | 325年 | 139.7 | 133年 | 203年 |
350×300 | 355.6 | 377年 | 323.9 | 325年 | 330年 |
350×250 | 355.6 | 377年 | 273年 | 273年 | 330年 |
350×200 | 355.6 | 377年 | 219.1 | 219年 | 330年 |
350×150 | 355.6 | 377年 | 168.3 | 159年 | 330年 |
400×350 | 406.4 | 426年 | 355.6 | 377年 | 356年 |
400×300 | 406.4 | 426年 | 323.9 | 325年 | 356年 |
400×250 | 406.4 | 426年 | 273年 | 273年 | 356年 |
400×200 | 406.4 | 426年 | 219.1 | 219年 | 356年 |
450×400 | 457.2 | 478年 | 406.4 | 426年 | 381年 |
450×350 | 457.2 | 478年 | 355.6 | 377年 | 381年 |
450×300 | 457.2 | 478年 | 323.9 | 325年 | 381年 |
450×250 | 457.2 | 478年 | 273年 | 273年 | 381年 |
500×450 | 508年 | 529年 | 457.2 | 478年 | 508年 |
500×400 | 508年 | 529年 | 406.4 | 426年 | 508年 |
500×350 | 508年 | 529年 | 355.6 | 377年 | 508年 |
500×300 | 508年 | 529年 | 323.9 | 325年 | 508年 |
550×500 | 559年 | - - - - - - | 508年 | - - - - - - | 508年 |
550×450 | 559年 | - - - - - - | 457年 | - - - - - - | 508年 |
550×400 | 559年 | - - - - - - | 406年 | - - - - - - | 508年 |
550×350 | 559年 | - - - - - - | 356年 | - - - - - - | 508年 |
600×550 | 610年 | - - - - - - | 559年 | - - - - - - | 508年 |
600×500 | 610年 | 630年 | 508年 | 530年 | 508年 |
600×450 | 610年 | 630年 | 457年 | 480年 | 508年 |
600×400 | 610年 | 630年 | 406年 | 426年 | 508年 |
650×600 | 660年 | - - - - - - | 610年 | - - - - - - | 610年 |
650×550 | 660年 | - - - - - - | 559年 | 630年 | 610年 |
650×500 | 660年 | - - - - - - | 508年 | - - - - - - | 610年 |
650×450 | 660年 | - - - - - - | 457年 | 630年 | 610年 |
700×650 | 711年 | - - - - - - | 660年 | - - - - - - | 610年 |
700×600 | 711年 | 720年 | 310年 | 720年 | 610年 |
700×550 | 711年 | - - - - - - | 559年 | - - - - - - | 610年 |
700×500 | 711年 | 720年 | 508年 | 630年 | 610年 |
750×700 | 762年 | - - - - - - | 711年 | - - - - - - | 610年 |
750×650 | 762年 | - - - - - - | 660年 | - - - - - - | 610年 |
750×600 | 762年 | - - - - - - | 610年 | - - - - - - | 610年 |
750×550 | 762年 | - - - - - - | 559年 | - - - - - - | 610年 |
800×750 | 813年 | - - - - - - | 762年 | - - - - - - | 610年 |
800×700 | 813年 | 820年 | 711年 | 720年 | 610年 |
800×650 | 813年 | - - - - - - | 660年 | - - - - - - | 610年 |
800×600 | 813年 | 820年 | 610年 | 630年 | 610年 |
850×800 | 864年 | - - - - - - | 813年 | - - - - - - | 610年 |
850×750 | 864年 | - - - - - - | 762年 | - - - - - - | 610年 |
850×700 | 864年 | - - - - - - | 711年 | - - - - - - | 610年 |
850×650 | 864年 | - - - - - - | 660年 | - - - - - - | 610年 |
900×850 | 914年 | - - - - - - | 864年 | - - - - - - | 610年 |
900×800 | 914年 | 920年 | 813年 | 820年 | 610年 |
900×750 | 914年 | - - - - - - | 762年 | - - - - - - | 610年 |
900×700 | 914年 | 920年 | 711年 | 820年 | 610年 |
950×900 | 965年 | - - - - - - | 914年 | - - - - - - | 610年 |
950×850 | 965年 | - - - - - - | 864年 | - - - - - - | 610年 |
950×800 | 965年 | - - - - - - | 813年 | - - - - - - | 610年 |
950×750 | 965年 | - - - - - - | 762年 | - - - - - - | 610年 |
1000×950 | 1016年 | - - - - - - | 965年 | - - - - - - | 610年 |
1000×900 | 1016年 | 1020年 | 914年 | 920年 | 610年 |
1000×850 | 1016年 | - - - - - - | 864年 | - - - - - - | 610年 |
1000×800 | 1016年 | 1020年 | 813年 | 920年 | 610年 |
1050×1000 | 1067年 | - - - - - - | 1016年 | - - - - - - | 610年 |
1050×950 | 1067年 | - - - - - - | 965年 | - - - - - - | 610年 |
1050×900 | 1067年 | - - - - - - | 914年 | - - - - - - | 610年 |
1050×850 | 1067年 | - - - - - - | 864年 | - - - - - - | 610年 |
1100×1050 | 1118年 | - - - - - - | 1067年 | - - - - - - | 610年 |
1100×1000 | 1118年 | 1120年 | 1016年 | 1020年 | 610年 |
1100×950 | 1118年 | - - - - - - | 965年 | - - - - - - | 610年 |
1100×900 | 1118年 | 1120年 | 914年 | 1020年 | 610年 |
1150×1100 | 1168年 | - - - - - - | 1118年 | - - - - - - | 711年 |
1150×1050 | 1168年 | - - - - - - | 1067年 | - - - - - - | 711年 |
1150×1000 | 1168年 | - - - - - - | 1016年 | - - - - - - | 711年 |
1150×950 | 1168年 | - - - - - - | 965年 | - - - - - - | 711年 |
1200×1150 | 1220年 | - - - - - - | 1168年 | - - - - - - | 711年 |
1200×1100 | 1220年 | 1220年 | 1118年 | 1120年 | 711年 |
1200×1050 | 1220年 | - - - - - - | 1067年 | - - - - - - | 711年 |
1200×1000 | 1220年 | 1220年 | 1016年 | 1120年 | 711年 |
异径接头的长度
减速机的长度很短的直径,因此在某些维度转换从一个到另一个直径非常突然。例如,减速器6 x 2½”有一个140毫米的长度。在这短距离管道将减少从介绍过o。d。邓肯168.3毫米到73毫米在设计阶段新的管道系统,管道设计师一定要想想。
钢管减速器是一个组件中使用管道,以减少其大小由大变小孔的内径一致。
减少的长度等于平均规模较小的和更大的管道直径。这里,减速器可以用作一个扩散器或喷嘴。减速机有助于满足现有管道的大小变化或液压流管道系统。钢减速器的使用进行化学工厂和发电厂。它使管路系统可靠、紧凑。它保障管道系统的任何不利影响或热变形。当压力循环,它可以防止任何类型的泄漏和易于安装。镍或铬涂层的方法,扩展了产品寿命,用于高蒸汽线,防止腐蚀。
管件尺寸指标或标准英语。
因为管件包括管件尺寸几个方面,只能给出最常见的管件尺寸。最适用的版本是90°长半径和45°弯头,虽然90°短半径弯头应用如果有空间太少。180°弯头的功能是改变方向流经180°。同时,LR和SR类型有一个中心维度匹配90°弯头的两倍。这些配件将通常用于furnesses或其他加热或冷却单元。
的一些标准,适用于下面列出了对接焊缝配件。许多组织如ASME、ASTM、ISO,海量存储系统(MSS)中,等有很好对接焊缝配件的开发标准和规范。总是设计师来确保它们适用的公司标准和规范后,如果可用,在设计过程中。
一些广泛使用的管件标准如下:
ASME:美国机械工程师学会
这是一个世界上著名的组织发展的法规和标准。
管件的数量安排从ASME / ANSI B16转椅。ASME / ANSI B16转椅的各种分类标准不同的管道配件如下:
ASTM国际:美国社会检测和材料
这是一个世界上最大的推荐性标准开发组织。它最初被称为美国和材料试验学会(ASTM)。
美国自来水厂协会(AWWA):美国自来水厂协会
美国自来水厂协会(AWWA——成立于1881年,美国自来水厂协会是最大的非营利组织,科学和教育协会致力于管理和治疗水,世界上最重要的资源。
ANSI:美国国家标准协会
ANSI是一个私人,非营利性组织。它的主要功能是管理和协调美国自愿标准化和合格评定体系。它提供了一个论坛,让美国国家标准的发展。ANSI分配“时间表”。使用这些数字分类墙厚度不同的压力。
海量存储系统(MSS)中标准:制造商标准化协会
制造商标准化协会(MSS)阀门及配件行业技术协会是一个非盈利组织的发展和完善行业、国家和国际法规和标准为:阀门、阀门执行器,阀门修改,管件,管道衣架,管道支持,法兰和相关印章
“标准”和“规范”的区别:
管道代码意味着需求的设计、制造、使用材料、测试和检查各种管道和管道系统。它有一个有限的权限定义的代码。另一方面,管道标准意味着应用程序的设计和建设的规则和要求等管件的适配器,法兰,袖子,肘部,联盟,t恤,阀门等。像一个代码,它也有一个有限的范围定义的标准。
影响因素的标准:“标准”等管件是基于某些因素如下:
BSP:英国标准管
BSP是英国标准的管件。这是指一个家庭的标准连接和密封管螺纹类型通过交配结束外部(男性)和内部(女)线程。这是领养的。它也被称为英国标准管锥形并行线程(BSPT)或英国标准管(直)线(BSPP)。虽然BSPT仅通过线程来实现压紧关节,BSPP需要一个密封圈。
JIS:日本工业标准
这是日本工业标准或标准用于工业活动在日本管、管和配件,通过日本标准协会出版。
《不扩散核武器条约》:国家管螺纹
国家管螺纹是美国标准直(NPS)线程或锥形(NPT)线程。这是我们最受欢迎的管件的标准。NPT配件是基于内部直径管件(ID)。
螺栓和螺母
我们是生产法兰螺栓和螺母和供应质量高
一个:在这里,“A”代表军队和“N”代表海军
一个标准最初是为美国军方而设计的。每当管件是一个配件,它意味着配件测量外径的配件,也就是说,在1/16英寸的增量。
例如,一个一个4拟合方法拟合与外部直径大约4/16”或¼”。是指出近似是很重要的,因为一个外部直径并不是一个直接符合同等NPT螺纹。
破折号(-)的大小
缓冲大小是标准指软管的内径。这表明一个两位数的大小代表16英寸的相关ID。这也是交替使用配件。例如,少量“8”意味着一个8配件。
ISO:国际标准化组织
ISO是工业管道,管道和连接件国际标准化组织的标准和规范。ISO标准已经屈指可数了。他们有格式如下:
“ISO / IEC][是]nnnnn: yyyy标题”
标准 | 规范 |
---|---|
ASTM A234 | 标准规范管道配件的碳钢和合金钢的温和和高温的服务 |
ASTM A420 | 标准规范的管道配件的碳钢和合金钢低温服务 |
ASTM A234由 | ASTM A234是钢管的标准规范配件包括碳和温和、高温合金钢材料服务。由本标准的钢种之一 |
ASME B16.9 | ASME B16.9标准涵盖整体尺寸、公差、评级,测试和标记为工厂预制的对接焊的配件在大小NPS 1⁄2 NPS 48 (DN 15通过DN 1200)。 |
ASME B16.28 | ASME B16.28标准包括评级、外形尺寸、测试、公差和标记的碳和合金钢板对接焊短半径弯头和回报。 |
海量存储系统(MSS)中sp - 97 | MSS sp - 97标准实践涵盖基本尺寸,完成,公差,测试,标记,材料,和最小强度要求90度整体强化锻造分支出口配件的对接焊,承插焊、螺纹类型。 |
ASTM A403 | 标准规范的奥氏体不锈钢管道配件。 |
喧嚣 | 在 | ASME |
圣35.8我 圣35.8三世 15莫3 13 CrMo 4 4 10 CrMo 9 10 圣35 N 圣52.0 圣52.4 |
P235GH-TC1 P235GH-TC2 16 mo3 13 crmo4-5 10 crmo9-10 X10CrMoVNb9-1 P215NL P265NL L360NB L360NE P355N P355NL1 P355NH |
由 WPL6 WPL3 WPHY 52 WP11 WP22 WP5 WP9 WP91 WP92 |
