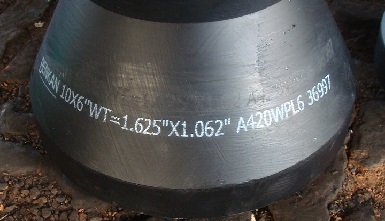

ASTM A420 WPL6弯头

WPL6等级与ASTM A420相关联，用于加工碳钢的管件。

ASTM A420/A420M-07低温用锻碳钢和合金钢管道连接件标准规范WPL6是一种标准化等级的碳钢，已经在零下50华氏度的夏比冲击测试中用于低温服务。参见ASTM A333 1级和6级(管)和A350 LF2法兰。

WPL6弯头经过完全的质量和性能测量检验。这些产品因其优良的质量、耐蚀磨损和高拉伸强度和长寿命而受到广泛赞赏。

材料应包括锻件、棒材、板材、无缝或熔焊管状产品，添加填充金属，并应采用平炉、碱性氧或电炉工艺生产。锻造或成形工序应由以下两种或两种以上工序的一种或组合来完成:锤击、压压、穿孔、挤压、镦粗、加工、弯曲、熔焊或加工。所有焊接应在奥氏体化热处理前完成，奥氏体化热处理应在正火、正火回火、退火或调质条件下进行。钢样应符合所要求的化学成分、抗拉强度、屈服强度、伸长率、壁厚和夏比v型缺口冲击值。所有熔焊对接接头都应进行射线检查，而配件的水压试验在本规范中不要求。按尺寸标准制造的零件应允许进行补焊。

本摘要是对参考标准的简要总结。它只提供信息，不是标准的正式组成部分;在使用和应用时，必须参考标准本身的全文。ASTM不对本摘要内容的准确、完整或最新做出任何明示或暗示的保证或任何声明。

---

ASTM A420的范围

1.1本规范适用于ASME B16.9、ASME B16.11、MSS SP-79、MSS SP-83、MSS SP-95和MSS SP-97最新修订的无缝和焊接结构的锻碳钢和合金钢配件。与ASME和MSS标准不同的配件应按照A960/A960M规范补充要求S58提供。这些配件适用于低温环境下的压力管道和压力容器。

1.2如果需要进行更严格的检查，则对配件提供可选的补充要求。如果需要，这些补充要求中的一项或多项应在订单中规定。

1.3本规范以英寸磅单位和国际单位制单位表示。但是，除非订单规定了适用的“M”规格名称(SI单位)，材料应提供英寸磅单位。

1.4以国际单位制单位或英寸磅单位表示的值应分别视为标准。在文本中，SI单位显示在括号中。每个系统中所述的值可能并不完全相等;因此，每个系统应使用独立于其他系统。结合两个系统的值可能导致不符合标准。

ASTM A420的化学成分(%)

年级	C	锰	P	年代	如果
WPL6 (1) (2)	0.3	0.60 - -1.35	0.035	0.04	0.15 - -0.30
WPL9	0.2	0.40 - -1.06	0.03	0.03	-

年级	倪	铜	Cr	莫	V	注
WPL6 (1) (2)	0.4	0.4	0.3	0.12	0.08	0.02
WPL9	1.60 - -2.24	0.75 - -1.25	-	-	-	-

一般的注意:
除非另有说明，所有值都是最大值。

注:
(1)每降低0.01%的C低于0.30%，就允许增加0.05%的Mn高于1.06%，最高可达1.35%。
(2)锻件的最大锰含量可能为1.35%。

ASTM A420的力学性能

抗拉要求	WPL6	WPL9
抗拉强度 分钟,ksi (MPa)	60 - 85 (415 - 585)	63 - 88 (435 - 610)
屈服强度 分钟,ksi (MPa)	35 [240]	46 [315]

当壁厚介于上述两个值之间时，最小延伸值由以下公式确定:

• WPL6, WPL9
• 纵向E = 48 t + 15.00, E = 48 t + 13.00

• 横向E = 32 t + 6.50, E = 32 t + 8.00

• E = 2英寸伸长率[50mm]， %

• T =试件的实际厚度，单位[mm]

冲击试验性质

由于这些管件主要用于低温环境，因此必须考虑夏比v形缺口冲击试验的性能。

对WPL6、WPL9、WPL3的冲击要求

样本大小	一个*		B *
毫米	英国《金融时报》·磅力	J	英国《金融时报》·磅力	J
十10.0	13	17.6	10	13.6
十7.5	10	13.6	8	10.8
十5.0	7	9.5	5	7.0
十2.5	4	5.4	3.	4．1

验收所需的A*夏比v型缺口冲击值(三个样本的平均值)
B*不需要重新测试的最小夏比v形缺口冲击值(一组仅一个样本

样本大小	一个*		B *
毫米	英国《金融时报》·磅力	J	英国《金融时报》·磅力	J
十10.0	25.0	33.9	20.0	27.1
十7.5	21.0	28.5	17.0	23.1
十5.0	17.0	23.1	14.0	19.0
十2.5	8．0	10.8	6．0	8.1

验收所需的A*夏比v型缺口冲击值(三个样本的平均值)
B*不需要重新测试的最小夏比v形缺口冲击值(一组仅一个样本)

温度冲击试验

年级	°F(°C)
WPL6	50(−−45)
WPL9	100−−75]
WPL3	150−−100]
WPL8	320−−195]

材料和制造

这些配件的原材料应该是完全杀钢，包括锻件、棒材、板、薄板和无缝或熔焊管状产品(管、管或圆筒)。

钢应采用公认的熔炼方法，以生产满足ASTM A420冲击要求的钢。ASTM A420配件可以通过锻造或成形操作制造，包括锤击、压制、穿孔、挤压、镦粗、加工、弯曲、熔焊或机加工，或通过两种或两种以上操作的组合。成型程序的应用应使其不会在配件中产生有害的缺陷。所有配件均不需焊接修理。配件的焊接接头应按照ASME锅炉和压力容器规范第1部第VIII节UW-35 (a)段的要求完成。

热处理

所有配件应在正火、正火和回火、退火或淬火和回火的条件下提供。所有焊接应在奥氏体化热处理前完成。成型后，管件在进行任何一种热处理前，应允许冷却到较低的临界温度以下。如果指定，可能需要焊后热处理。

产品&标准

• ASME B16.9工厂制锻钢对焊螺纹
• ASME B16.11 -锻造钢配件，镶座焊接螺纹
• MSS SP-25 -阀门，配件，法兰和接头的标准标识系统
• MSS SP-79 -插座焊接减速机插入件
• MSS SP-83 -钢管接头，套接焊和螺纹
• MSS SP-95 -压模(d)接头和牛塞
• MSS SP-97 -整体增强锻造分支出口配件-插座焊接，螺纹和对接焊接端

测试和检查

按ASTM A420制造的管件应进行以下试验或检查:尺寸检查、目视检查、水压试验(必要时)、化学分析、拉伸试验、冲击试验、射线试验(RT)。
