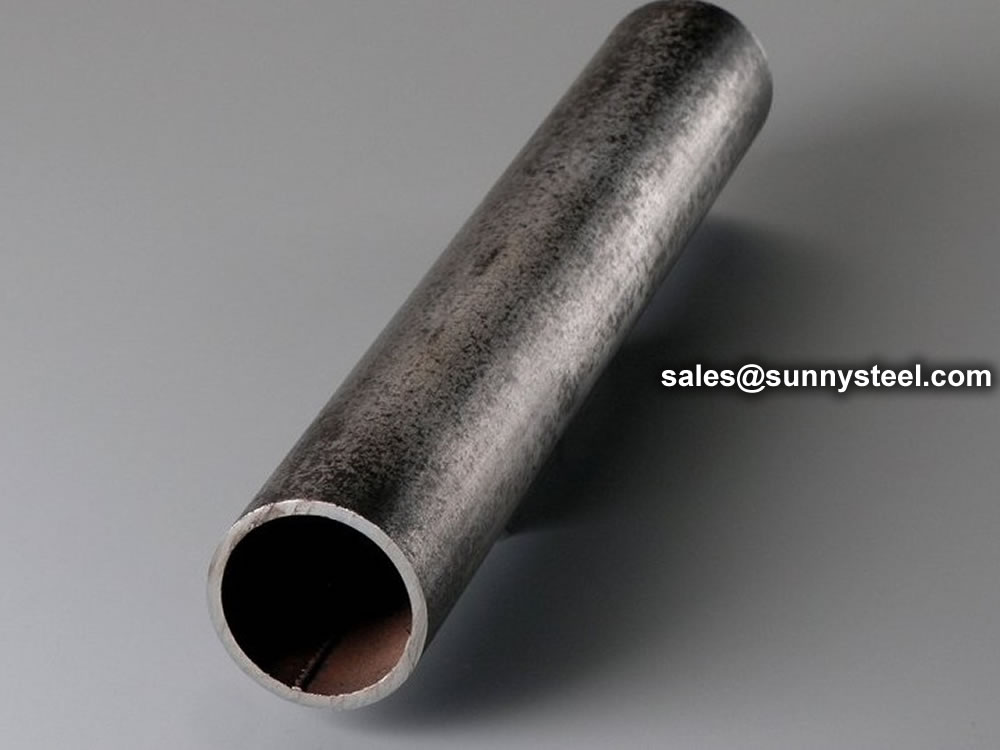

ASTM A500油管是指冷弯焊接和无缝碳钢管用于结构的目的。
1.1本规范包括冷弯焊接和无缝碳钢圆形,正方形,长方形,或特殊形状结构油管焊接、铆接、螺栓建设桥梁和建筑,对于一般结构的目的。
1.2这个油管生产焊接和无缝的外围尺寸64年。(1626毫米)或更少,一个指定的壁厚为0.625。(15.88毫米)或更少。级D需要热处理。
注意1产品生产这个规格可能不适合这些应用程序,如动态加载的元素在焊接结构,等等,在低温缺口韧性属性可能是重要的。
1.3英寸磅单位的值被认为是标准。用括号内所给的值的数学转换值在SI单位英寸磅单位值。
1.4本规范的文本包含注释和脚注提供说明材料。这样的注释和脚注,排除那些在表和数据,不包含任何强制性的要求。
ASTM A500无缝方形空心型钢管
ASTM A500二手烟管结构应用中使用的力量。规范涵盖了冷形成,焊接和无缝碳钢管结构应用圆和形状的年级,B, C或d A500年级B方管用于其已知的结构强度,因为几何形状。管道的公称通径大小的1/8英寸到30英寸。
根据化学成分,抗拉强度和热处理,A500冷弯管分为四个等级(A / B / C / D)。正方形和长方形屈服强度的要求高于圆管。最小的含铜量是可选的。类D必须热处理。
| 元素 | 成绩A, B和D | 恩典C | ||
| 热 | 产品 | 热 | 产品 | |
| 分析 | 分析 | 分析 | 分析 | |
| 碳,马克斯 | 0.26 | 0.3 | 0.23 | 0.27 |
| 锰、马克斯 | … | … | 1.35 | 1.4 |
| 磷,马克斯 | 0.035 | 0.045 | 0.035 | 0.045 |
| 硫磺,马克斯 | 0.035 | 0.045 | 0.035 | 0.045 |
| 铜、铜钢 | 0.2 | 0.18 | 0.2 | 0.18 |
| 指定、最小值 | ||||
抗拉强度是指数量的拉伸应力破碎前材料可以承受或失败。A500碳钢的极限抗拉强度计算钢筋的面积除以压力放在它,这是表达的磅每平方英寸或吨的材料。抗拉强度是一个重要的衡量A500执行应用程序的能力。
下面是物理性能需要满足我们生产的三个等级的ASTM A500广场,矩形和特殊形状的油管。压扁试验不是A500 non-round油管生产标准要求。
| 年级 | 收益率(分钟) | 拉伸(分钟) | 伸长(分钟) |
| 一个年级 | 39000 psi | 45000 psi | 由墙 |
| 乙级 | 46000 psi | 58000 psi | 由墙 |
| C级 | 50000 psi | 62000 psi | 由墙 |
下面是物理性能需要满足我们生产的三个等级的ASTM A500圆管。压扁试验也是一个标准的圆管产生A500规范要求。
| 年级 | 收益率(分钟) | 拉伸(分钟) | 伸长(分钟) |
| 一个年级 | 33000 psi | 45000 psi | 由墙 |
| 乙级 | 42000 psi | 58000 psi | 由墙 |
| C级 | 46000 psi | 62000 psi | 由墙 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 铸造 | API 5 ct | Ø48.3 WT2.77 ~ 11.43 ~ 273 x | K55 J55, L80歌曲到手机上 |
| 油管 | API 5 ct | Ø48.3 WT2.77 ~ 11.43 ~ 273 x | K55 J55,歌曲到手机上,L80 H40 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 线管 | API 5 l | Ø60.3 WT2.77 ~ 12.7 ~ 273.1 x | 25,A、B×, X46 X52, X56, X60、X65 X70、X80 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 电阻焊接钢管 | ASTM A135 | Ø42.2 WT2.11 ~ 2.63 ~ 114.3 x | 一个 |
| 电阻焊接碳钢和Carbon-Manganese钢锅炉过热器管 | ASTM A178 | 42.2 - -114.3 x 2.11 - -2.63 | A、C、D |
| 电阻焊和热浸镀锌钢管 | ASTM A53 | Ø21.3 WT2.11 ~ 12.7 ~ 273 x | A、B |
| 管道对桩的使用 | ASTM A252 | Ø219.1 WT3.6 ~ 12.7 ~ 508 x | Gr.2, Gr.3 |
| 管对于一般结构的目的 | ASTM A500 | Ø21.3 WT2.11 ~ 12.7 ~ 273 x | Gr.2, Gr.3 |
| 方形管道一般结构的目的 | ASTM A500 | 25 * 25 ~ 160 x 160 x WT1.2 ~ 8.0 | 碳钢 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 螺纹的钢管 | DIN 2440 | Ø21 WT2.65 ~ 4.85 ~ 164 x | 碳钢 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 螺纹和嵌岩钢管 | BS 1387 | Ø21.4 WT2 ~ 3.6 ~ 113.9 x | 碳钢 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 脚手架管 | 在39 | Ø48.3 x WT3.2 ~ 4 | 碳钢 |
| 产品名称 | 执行标准 | 尺寸(毫米) | 钢/钢级的代码 |
| 碳钢管一般结构的目的 | JIS G3444 | Ø21.7 WT2.0 ~ 6.0 ~ 216.3 x | 碳钢 |
| 机械结构用碳钢管 | JIS G3445 | Ø15 WT0.7 ~ 3.0 ~ 76 x | STKM11A, STKM13A |
| 对普通碳钢管道管道 | JIS G3452 | Ø21.9 WT2.8 ~ 5.8 ~ 216.3 x | 碳钢 |
| 碳钢管道压力服务 | JIS G3454 | Ø21.7 WT2.8 ~ 7.1 ~ 216.3 x | 碳钢 |
| 碳钢的钢质管道 | JIS G8305 | Ø21 WT1.2 ~ 3.5 ~ 113.4 x | 十六国集团~ G104, C19 ~ C75, E19 ~ E75 |
| 碳钢矩形管道一般结构 | JIS G3466 | 16 x 16 ~ 150 x 150 x WT0.7 ~ 6 | 碳钢 |
线圈的合金含量通常低于类似等级的钢板,提高螺旋焊管的焊接性。由于螺旋焊管的轧制方向线圈不是垂直于管轴方向,螺旋焊管材料的抗裂性。
焊接钢管是指与缝钢管焊接的表面变形钢带或钢板弯曲成一个圆形,方形或其他形状。空白用于焊接钢管钢板或带。
自1930年代以来,快速发展的连续轧制生产优质带钢和焊接和检测技术的进步,焊接的质量不断提高,和焊接钢管的品种和规格已经增加。
当t形焊接钢管含有镍,它在酸性环境中具有较强的耐腐蚀性能。在一个环境中含有硫酸或盐酸,镍含量越高的t形焊接钢管,耐蚀性越强。在正常情况下,只有添加Cr丁字形的焊接钢管可以防止腐蚀的现象。穷人边缘地带的条件偏差的另一个重要原因。质量流量的变化的影响,热流密度和结构参数(螺旋弯曲直径比t形焊接钢管直径Dc / D)饱和泡沫沸腾传热系数的垂直螺旋管道。
t形焊接钢管的生产期间,不时出现偏差,影响因素有很多。在生产实践中,钢管通常是退化的对立面的宽容。因此,有必要分析螺旋钢管的失调的原因及其预防措施。
由于穷人脑袋和尾巴的形状和尺寸精度的毛边的钢带,很容易导致钢带对接期间努力弯曲,造成偏差。仿真参数范围:垂直管:管直径D = 10毫米,管长度= 660毫米;三种类型的垂直丁字形的焊接钢管:管直径D = 10毫米,弯曲直径的比值的变化的t形焊接钢管螺旋管直径是Dc / D = 15, 20日,25日,螺旋节距Pt = 20毫米,管长度L = 503毫米,L = 660毫米,L = 817毫米。质量流量G = 200 ~ 400公斤/ (m ' 2 s),热流密度q = 5 ~ 15 kw / m的2,饱和压力p,饱和= 0.414880 mpa,饱和温度,饱和= 283.15 k。
焊接管道的技术要求和检验是基于GB3092的规定“焊接钢管为低压流体传输”。它可以交付根据固定长度或长度的两倍。钢管的表面应光滑、折叠等缺陷,裂纹,分层,圈焊接是不允许的。钢管的表面允许有轻微缺陷,如划痕,划痕,焊缝偏差,烧伤和疤痕,不超过壁厚负偏差的。增厚的壁厚和内缝焊酒吧的存在允许在焊缝。
焊接钢管应进行机械性能测试、压扁试验、扩口试验必须满足标准的要求。当钢管应能承受内部压力,执行2.5 mpa的压力测试,并保持它一分钟没有泄漏。涡流探伤的方法可以代替水压试验。涡流探伤执行根据的标准GB7735“钢管涡流探伤检验方法”。涡流探伤方法修复探针在框架上,保持3 ~ 5毫米的距离之间的探伤和焊缝和焊缝进行全面扫描钢管的快速运动。探伤信号自动处理由涡流探伤仪和排序。实现探伤的目的。后的焊管探伤是根据指定的长度切断飞锯,它通过将框架的装配生产线。钢管的两端应与平削结束,印有标志,完成管道用六角包在离开工厂之前。
直缝钢管钢管的焊缝的纵向方向平行于钢管。一般来说,其强度高于直缝焊管。窄坯料可以用来生产焊接管道直径较大,和相同宽度的坯料可以用于生产焊接管道不同管道直径。但与直缝管的长度相同,焊接长度增加了30 ~ 100%,生产速度较低。所以它的处理方法是什么?
表面淬火及回火热处理的直缝焊管通常是由感应加热或火焰加热。当地主要技术参数是表面硬度,硬度和有效硬化层深度。维氏硬度计可用于硬度测试,和罗克韦尔或表面洛氏硬度计也可以使用。当表面热处理硬化层厚,也可以使用洛氏硬度试验机。当热处理硬化层的厚度是0.4 - -0.8毫米,HRA规模可以被使用,当硬化层的厚度超过0.8毫米,可以使用人权委员会的规模。
如果零件需要当地硬度高,局部淬火热处理可以由感应加热的方式。这样的纵向焊接管道通常需要标记的位置地方淬火热处理和地方硬度值图上。硬度测试的纵向焊接管道应在该地区进行。硬度测试仪器可以用洛氏硬度计测试HRC硬度值。如果热处理硬化层浅,表面洛氏硬度试验机可用于测试HRN硬度值。
三个维氏硬度值,罗克韦尔和表面洛氏可以很容易地转换,转换成所需的硬度值标准,图纸或用户。给出相应的转换表的ISO国际标准,美国ASTM标准和中国标准GB / T。
