Awwa d-kub和盲法

笔记：

1.每个客户规格的可用环法兰过多或对抗。

2.螺栓孔的直径应比螺栓的标称直径大1/8英寸，除了直径大于84英寸的法兰，应比螺栓标称直径大3/16英寸。

3.钻孔与ANSI/ASME B16.1 125磅和B16.5 150磅图案相同。

4.可用的法兰可容纳绝缘体。

5. AWWA建议使用有污染的头部组件作为盲法的替代品，尺寸超过72英寸。

6. AWWA C207-01 B级和D集线器法兰与行业标准125级轻型法兰相同。

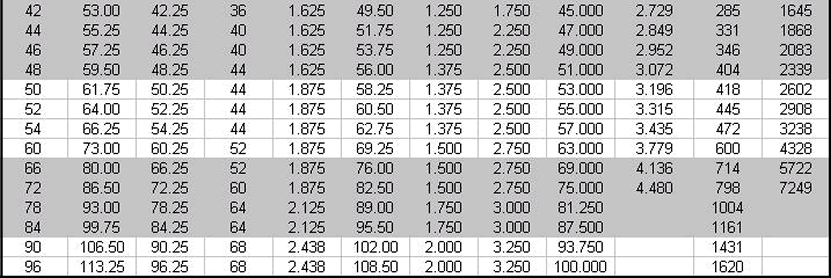

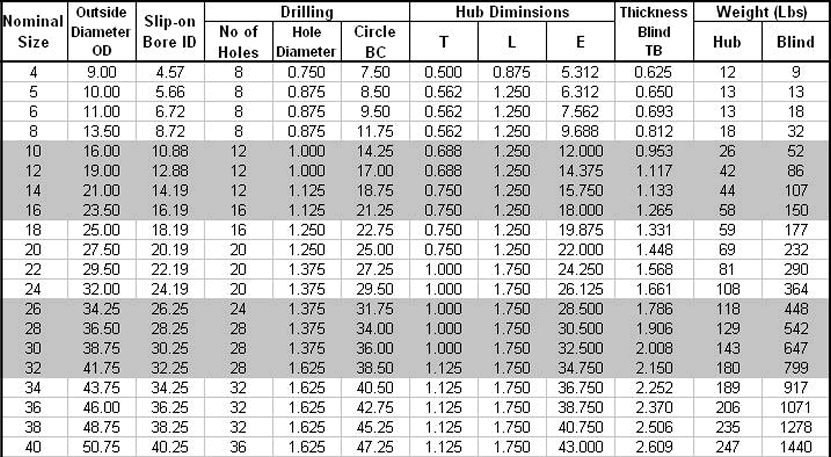

awwa法兰图表和图纸

这些公差是ANSI B16.5和AWWA C207-01秒的一部分。4.2除非另有说明。

• AWWA B级环和盲法
• AWWA级B型套装和盲法兰
• AWWA级别的D环和盲法
• AWWA级别的D-Hub和盲法兰
• AWWA类电子环和盲法
• AWWA类电子hub和盲法兰
• AWWA级别的F形环和盲法
