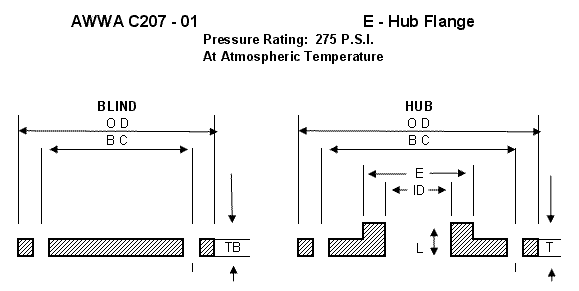

AWWA类E-Hub和盲板法兰

AWWA级e -轮毂和盲法兰
AWWA级e -轮毂和盲法兰 AWWA级e -轮毂和盲法兰

注意:

  1. 环法兰可根据客户规格提供超镗或反镗。
  2. 螺栓孔的钻径应大于螺栓公称直径1/8英寸，直径大于84英寸的法兰则应大于螺栓公称直径3/16英寸。
  3. 钻井与ANSI/ASME B16.1 125磅和B16.5 150磅相同。
  4. 法兰可过钻，以容纳绝缘子。
  5. AWWA建议使用盘头组件作为盲法兰的替代，尺寸超过72"公称。
  6. AWWA C207-01 B类和D类轮毂法兰与工业标准125类轻型法兰相同。

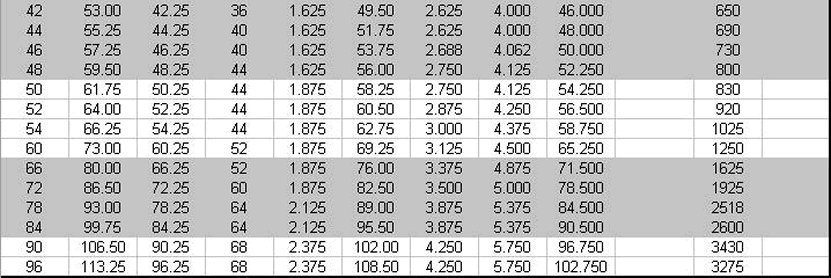

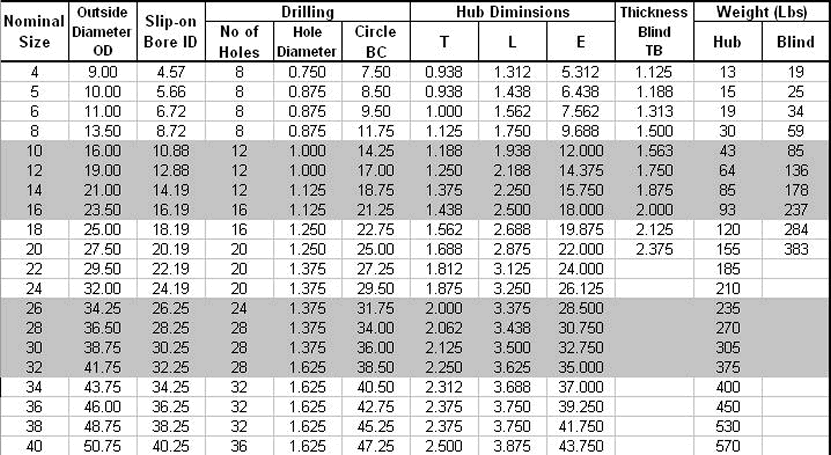

美国自来水厂协会(AWWA法兰图表和图纸

除非另有说明，这些公差是ANSI B16.5和AWWA C207-01章节4.2的一部分。
美国自来水厂协会(AWWA环法兰
