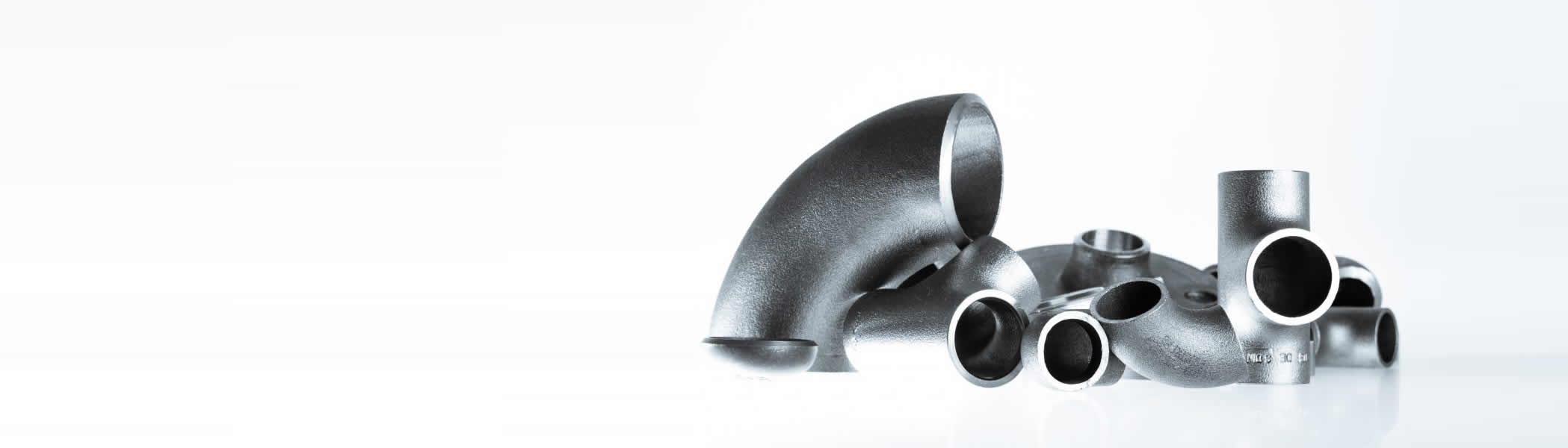

对接焊管件

斜切的结束

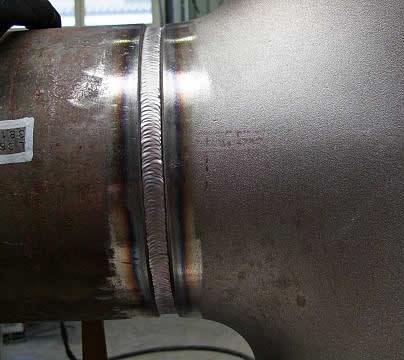

所有对焊连接件的两端都是斜角的，奥氏体不锈钢的壁厚超过4毫米，铁素体不锈钢的壁厚超过5毫米。斜角的形状取决于实际壁厚。这种斜角端需要能够使“对接焊”。

ASME B16.25规定了通过焊接连接到管道系统的管道组件的对接焊接端准备。它包括对焊接斜角的要求，对厚壁构件的外部和内部成型的要求，以及对内部端部的准备(包括尺寸和尺寸公差)的要求。

本公司研发团队开发的斜端头设备适用于2mm至20mm厚度管件，保证了高效率和高质量。

把你们的技术图纸寄给我们

这些焊缝边缘准备要求也被纳入ASME标准(如B16.9, B16.5, B16.34)。

Asme b16.25(对接焊端)

ASME B16.25为需要焊接在一起的部件的末端的制备制定了标准。

• T≤0.19 "碳钢或铁素体合金钢
• T≤0.12 "奥氏体合金钢

焊接配件的好处

根据ASME B 16.9-1993标准设计的管件的许用压力额定值，可根据ASME B 31压力管道规范适用章节中建立的规则计算为直无缝管。

• 是否坚固、防漏
• 尽量减少沿管道的压降和湍流
• 使用寿命长吗

对接焊缝配件一般

管件被定义为管道系统中用于改变方向、分支或改变管径的部件，并通过机械连接到系统中。

有许多不同类型的配件，它们在所有尺寸和时间表是相同的管道。

如何测量管件?

• (配件也根据其材料等级以及是焊接的还是无缝的来定义。)
• 直径是指管道或管件的外径。
• 北美标准被称为公称管道尺寸(NPS)。国际标准被称为直径公称(DN)。实际上，世界各地的管道和配件的尺寸都差不多:只是标签不同。
• 从½英寸到12英寸的“公称管道尺寸”，外径略大于指示尺寸;内径随着时间表的增长而变小。
• 从14英寸及更大的“公称管径”，外径与指示尺寸完全一致;内径随着时间表的增长而变小。
• 与其他北美标准(英寸，英尺，码，英里，…)一样，许多管道标准(直径达12英寸和壁厚)是基于历史先例(美国内战期间一个工具制造商的模具)，而不是“科学”方法。

“时间表”对管件是什么意思?

公称管道尺寸(NPS)是北美一套用于高压或低压和低温环境的管道标准尺寸。

• 附表，通常简称为sch，是一种北美标准，指的是管道或管件的壁厚。更高的时间表意味着更厚的墙壁可以抵抗更高的压力。
• 管道标准定义了这些壁厚:sch5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。(数字后面的S表示不锈钢。不带S的尺寸代表碳钢。)
• 更高的时间表更重，需要更多的材料，因此更昂贵的制造和安装。

为什么配件有时比所连接的管道更厚更重?

为了满足性能要求或由于制造原因，配件有时比连接管更厚。

• 由于接头的几何形状，与管道相比，应力是非常不同的。

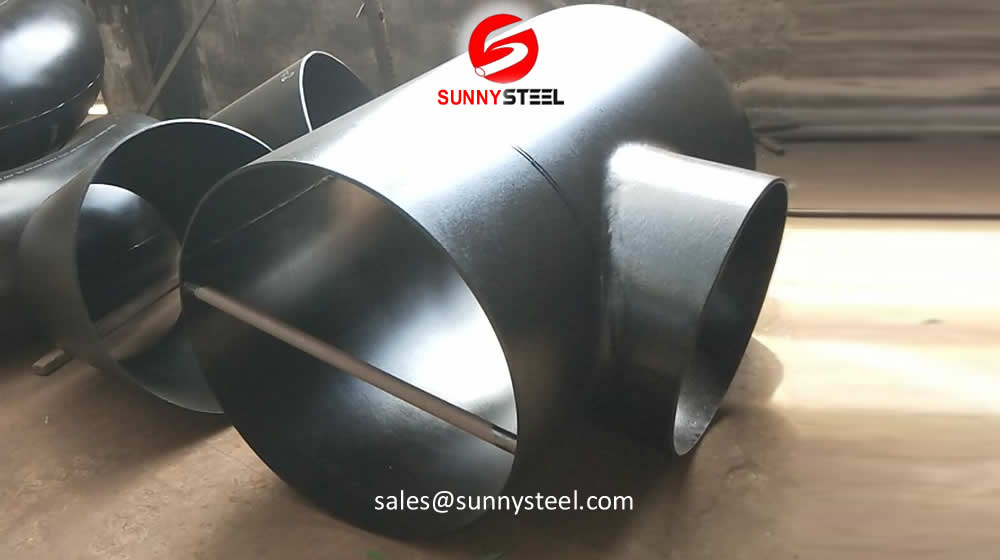

• 通常需要使用额外的材料来补偿这种额外的应力，特别是对于三通和紧弯弯头。
• 配件制造商可能并不总是备有适合所有金属等级或尺寸的板材或管道。
• 在响应订单时，制造商总是使用正确的金属或合金，但有时使用更高的可用板或管尺寸，同时仍然尊重指定的内径。

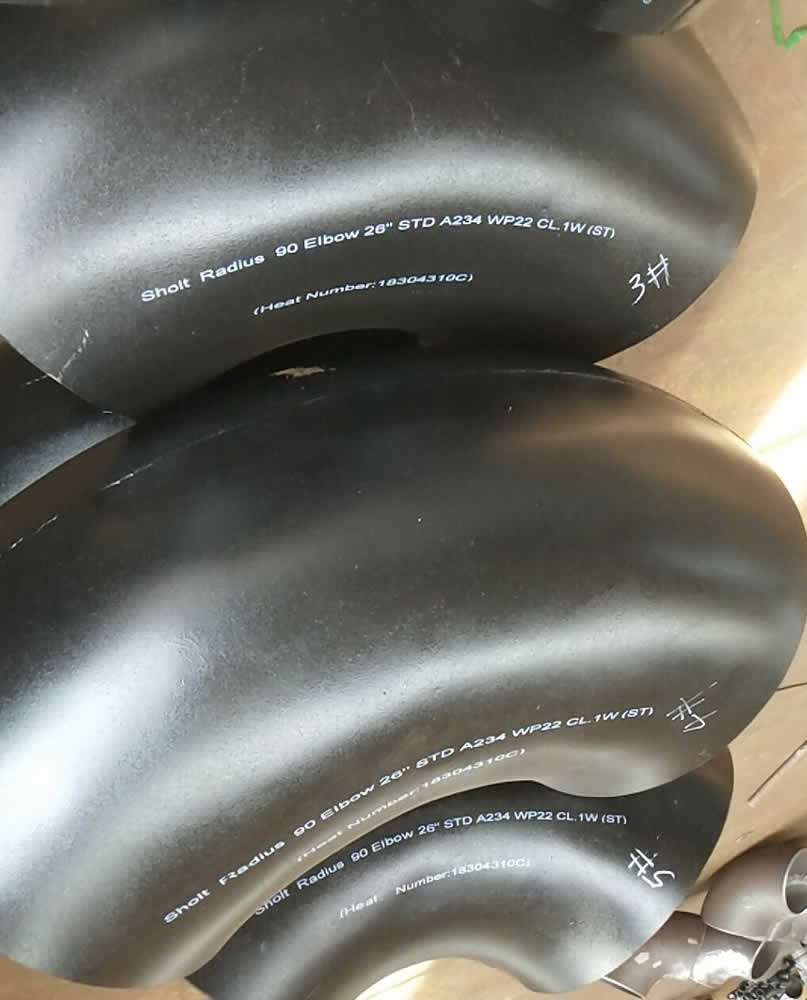

45 SR或90 LR对管件意味着什么?

默认情况下，有5个机会，45°、90°和180°弯头，这3个都是“长半径”版本，另外90°和180°弯头都是“短半径”版本。

• 45、90为管道流动改变方向的角度:45度或90度。大多数弯头是45°或90°。

• SR表示短半径;LR表示长半径。长半径弯头中心线半径比短半径弯头中心线半径平滑。
• 在SR接头中，半径等于公称直径尺寸。一根6英寸的管子从中心到末端的半径是6英寸，因此它有一个尖锐的曲线。
• 在LR接头中，半径等于1.5倍公称直径尺寸。一个6英寸的管道将有9英寸的中心线半径，为一个光滑的曲线比SR。

3R和3D肘的区别是什么?

3R和3D之间没有区别。

• 两者的中心线半径都是公称直径尺寸的三倍。
• 两者都有比SR或LR更平滑的曲线。
• (在配件中，3D指的不是建模软件或屏幕。)

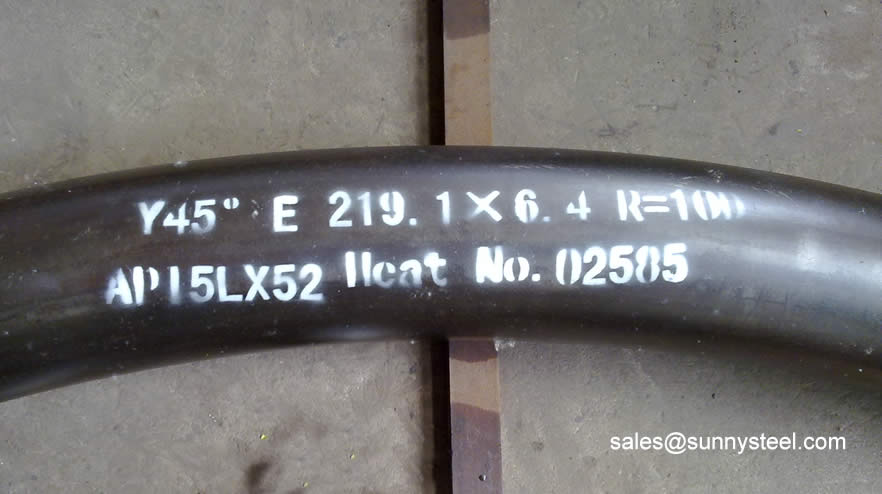

3D或6D对管件意味着什么?

数字越大，曲线越平滑。

• 中心线半径是根据直径和它前面的数字计算的。
• 例如，10″6D的中心线半径为60″。
• 更光滑的曲线通常用于更高压力、磨损或腐蚀的应用。

两者的区别是什么同心而且偏心异径接头？

一个减速机是管道中使管道尺寸从较大的内径(内径)减小到较小的部件。

• 同心异径管是对称的，两端沿中心对齐。
• 偏心异径管是不对称的两端都偏离了彼此的中心。

什么是侧管接头?

一个横向将一行分隔成两行;第二条线以45°角分叉。

WYE有两支支管，支管之间成45度角，两支管与进流管中心线对称，即两个出流方向与进流方向均为22.5度。

什么是无缝对接焊配件?

无缝对接焊管件直接由一段无缝管材制成，通过加热和加压使管材直接变成弯头或其他形状。

无缝连接件本身没有焊接部件，这是一些关键应用要求的特性。
相比之下，根据尺寸、形状和制造方法的不同，普通的对接焊接头有一个、两个或多个焊缝。

不焊接意味着更少的风险焊缝屈服和气孔。

聚乙烯醇缩甲醛是什么?

PVF意为管道、阀门和配件，被广泛用来描述这个行业。

pvf可以用各种金属或塑料制成。

制造商通常专门生产特殊类型的材料;分销商可以经营狭窄的或非常广泛的产品线。

区分SCH 40和真正的附表40

12英寸或更大的管件要求明确是标准管件(通常指sch 40)还是真正的附表40。

这是必要的，因为附表40不对应12”及更大尺寸管道的标准壁。真正的sch40将比标准管件壁厚12英寸或更大。
