管道肘部尺寸数据

肘部尺寸

肘部是在两个管道或管道之间安装的管道拟合，以使方向更换，通常是90°或45°角，尽管还进行了22.5°肘部。

末端可以被加工成对接焊接，螺纹（通常是雌性）或插座等。当两端的尺寸不同时，拟合称为减少肘部或还原器肘部。

长半径

默认情况下，有5个机会，45°，90°和180°肘部，“长半径”版本中的所有三个机会，另外90°和180°肘部都在“短radius”版本中。

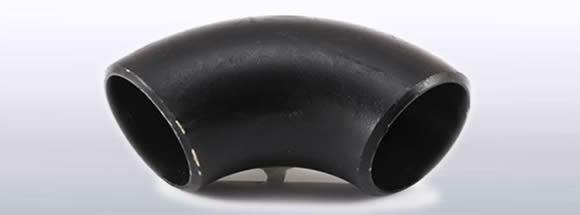

长半径（LR）肘部

长半径肘部长半径（LR）肘部 - 半径是管道直径的1.5倍

短半径（SR）肘部

短半径肘部短半径（SR）肘部 - 半径是管道直径的1.0倍

肘部分为两组，这些组定义了它们改变方向的距离；另一端的中心线到对面。这被称为“面向面向”的距离，相当于肘部弯曲的半径。

例如，在下面，您将找到面对NPS 2肘部距离的中心（图像上的A距离）

  • 90°-LR：=1½x2（NPS）x 25.4一个= 76.2毫米
  • 180°-LR：= 90°LR肘的2倍一个= 152.4毫米
  • 90°-SR：= 2（NP）x 25.4一个= 50.8毫米
  • 180°-SR：= 90°SR肘的2倍一个= 101.6毫米

面对“长”半径肘部面向距离的中心缩写为“1½x标称管道尺寸（NPS）（1½d）”，而面对“短”半径肘的中心均匀，缩写为sr，甚至是名义管尺寸。


3D肘部以：计算：
3（d）x 2（nps）x 25.4

笔记：
  • 90度肘部 - 所需方向变化为90°
  • 45度肘 - 所需方向变化为45°
  • l/r-长半径，s/r-短半径

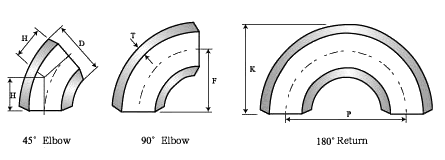

名义管尺寸 外径
在斜角		 中心结束 中心到中心 回到脸
45°肘部 90°肘部 返回180°
H
F
p
k

Dn

英寸

 系列A。 系列b LR LR Sr LR
Sr
LR
Sr
15
 1/2
21.3
18
16
38
-
76
-
48
-
20
 3/4
26.9
25
16
38
-
76
-
51
-
25
 1
33.7
32
16
38
25
76
51
56
41
32
 11/4
42.4
38
20
48
32
95
64
70
52
40
 11/2
48.3
45
24
57
38
114
76
83
62
50
 2
60.3
57
32
76
51
152
102
106
81
65
 21/2
76.1（73）
76
40
95
64
191
127
132
100
80
 3
88.9
89
47
114
76
229
152
159
121
90
 31/2
101.6
-
55
133
89
267
178
184
140
100
 4
114.3
108
63
152
102
305
203
210
159
125
 5
139.7
133
79
190
127
381
254
262
197
150
 6
168.3
159
95
229
152
457
305
313
237
200
 8
219.1
219
126
305
203
610
406
414
313
250
 10
273.0
273
158
381
254
762
508
518
391
300
 12
323.9
325
189
457
305
914
610
619
467
350
 14
355.6
377
221
533
356
1067
711
711
533
400
 16
406.4
426
253
610
406
1219
813
813
610
450
 18
457.2
478
284
686
457
1372
914
914
686
500
 20
508.0
529
316
762
508
1524年
1016
1016
762
550
 22
559
-
347
838
559
600
 24
610
630
379
914
610
650
 26
660
-
410
991
660
700
 28
711
720
442
1067
711
750
 30
762
-
473
1143
762
800
 32
813
820
505
1219
813
850
 34
864
-
537
1295
864
900
 36
914
920
568
1372
914
950
 38
965
-
600
1448
965
1000
 40
1016
1020
631
1524年
1016
1050
 42
1067
-
663
1600
1067
1100
 44
1118
1120
694
1676年
1118
1150
 46
1168
-
726
1753年
1168
1200
 48
1220
1220
758
1829年
1219
笔记：
  1. 不要尽可能地使用括号中的数字
  2. 请首先选择一个系列。

肘部的重量

NPS
英寸		 肘部
LR 90°		 肘部
SR 90°
sch。
5s		 sch。
10s		 sch。
40年代		 sch。
80年代		 sch。
5s		 sch。
10s		 sch。
40年代		 sch。
80年代
1/2 0.05 0.06 0.08 0.10 0.03 0.04 0.05 0.07
3/4 0.06 0.07 0.09 0.11 0.04 0.05 0.06 0.07
1 0.09 0.15 0.18 0.20 0.06 0.10 0.12 0.13
1 1/4 0.13 0.20 0.25 0.35 0.09 0.13 0.17 0.12
1 1/2 0.18 0.30 0.40 0.50 0.12 0.20 0.27 0.33
2 0.30 0.50 0.70 0.90 0.20 0.33 0.47 0.60
2 1/2 0.60 0.85 1.35 1.80 0.40 0.60 0.90 1.20
3 0.90 1.30 2.00 2.90 0.60 0.90 1.35 1.90
4 1.40 2.00 4.00 5.90 0.90 1.35 2.65 3.90
5 2.90 3.60 6.50 9.70 1.95 2.40 4.35 6.50
6 4.00 5.00 10.5 16.0 2.70 3.35 7.00 10.5
8 7.40 10.0 21.5 33.5 4.90 6.70 14.5 22.5
10 13.6 16.8 38.5 52.5 9.10 11.2 25.6 35.0
12 23.4 27.0 59.0 79.0 15.6 18.0 39.5 53.0
14 29.0 35.0 70.0 94.0 19.3 23.5 47.0 63.0
16 41.3 47.0 95.0 125 27.5 31.5 63.5 84.0
18 51.8 59.0 120 158 34.5 39.5 80.0 105
20 73.0 85.0 146 194 49.0 57.0 98.0 129
24 122 140 210 282 82.0 94.0 140 188
大约重量为kg，密度为8 kg/dm3

角度公差

nd 最大角度 最大飞机
问 p
1/2 A 4 1 2
5 A 8 2 4
10 A 12 3 5
14 A 16 3 7
18 A 24 4 10
26 A 30 5 10
32 A 42 5 13
44 A 48 5 20

关键规格/特殊功能和材料：

该材料被选为应用程序使用，例如高温使用，卫生配件，常规工业用途等。

管道肘的应用：石油，化学，电源，气体，冶金，造船，建筑等。

el

肘部上的最弱点是内部半径。ASME B16.9仅将中心标准化以面对尺寸和某些“方便”尺寸公差。焊缝线位置的壁厚甚至是标准化的，但不能通过肘部的其余部分。标准指出，最低公差将在管道最小壁厚厚度的12.5％以内。仅在拟合末端指定最大公差。

安装规格，标准和标识

有各种材料制成的管道配件各种形状和尺寸。
