法兰面向类型的din en 1092-1

法兰及其关节 - 管道，阀门，配件和配件的圆形法兰，PN指定 - 第1部分：钢法兰

该欧洲标准规定了PN名称中的圆形钢法规定的要求PN 2,5至PN 400以及从DN 10到DN 4000的名义尺寸。此标准指定法兰类型及其尺寸，尺寸，尺寸，尺寸，螺纹，螺栓，螺栓尺寸，法兰面，法兰面，法兰面部尺寸表面饰面，标记，材料，压力/温度等级和法兰质量。

法兰面必须足够光滑，以确保固定的螺栓法兰的紧密，无泄漏的密封。

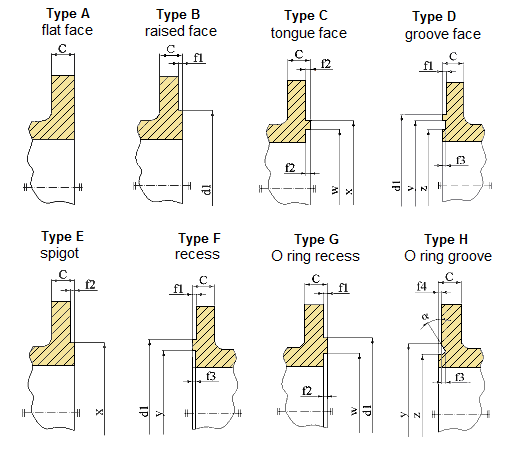

A类：平面 类型D：凹槽的脸 类型G：o环
类型B：抬起的脸 E类型：钳子 类型H：o环槽
C类：舌头 类型F：休息

法兰面向类型的din en 1092-1

法兰面向尺寸

单位[mm]

Dn PN F1 F2 F3 F4 w X y z α r
2.5 6 10 16 25 40 63 100 160 250 320 400
D1
10 35 35 40 40 40 40 40 40 40 40 40 40 2 4.5 4 2 24 34 35 23 - 2.5
15 40 40 45 45 45 45 45 45 45 45 45 45 29 39 40 28 -
20 50 50 58 58 58 58 58 58 58 58 58 58 36 50 51 35 41º
25 60 60 68 68 68 68 68 68 68 68 68 68 43 57 58 42
32 70 70 78 78 78 78 78 78 78 78 78 78 51 65 66 50
40 80 80 88 88 88 88 88 88 88 88 88 88 3 61 75 76 60
50 90 90 102 102 102 102 102 102 102 102 102 102 73 87 88 72
65 110 110 122 122 122 122 122 122 122 122 122 122 95 109 110 94
80 128 128 138 138 138 138 138 138 138 138 138 138 106 120 121 105
100 148 148 158 158 162 162 162 162 162 162 162 162 5 4.5 2.5 129 149 150 128 32º 3
125 178 178 188 188 188 188 188 188 188 188 188 188 155 175 176 154
150 202 202 212 212 218 218 218 218 218 218 218 218 183 203 204 182
200 258 258 268 268 278 285 285 285 285 285 285 285 239 259 260 238
250 312 312 320 320 335 345 345 345 345 345 345 - 292 312 313 291
300 365 365 370 378 395 410 410 410 410 - - - 4 343 363 364 342
350 415 415 430 438 450 465 465 465 - - - - 5.5 5 3 395 421 422 394 27º 3.5
400 465 465 482 490 505 535 535 535 - - - - 447 473 474 446
450 520 520 532 550 555 560 560 560 - - - - 497 523 524 496
500 570 570 585 610 615 615 615 615 - - - - 349 375 376 548
600 670 670 685 725 720 735 735 - - - - - 5 649 675 676 648
700 775 775 800 795 820 840 840 - - - - - 751 777 778 750
800 880 880 905 900 930 960 960 - - - - - 856 882 883 855
900 980 980 1005 1000 1030 1070 1070 - - - - - 961 987 988 960
1000 1080 1080 1110 115 1140 1180 1180 - - - - - 6.5 6 4 1062 1092 1094 1060 28º 4
1200 1280 1295 1330 1330 1350 1380 1380 - - - - - 1262 1292 1294 1260
1400 1480 1510 1535年 1530 1560年 1600 - - - - - - 1462 1492 1494 1460
1600 1690年 1710 1760年 1750年 1780年 1815年 - - - - - - 1662年 1692年 1694年 1660年
1800 1890年 1920年 1960年 1950年 1985 - - - - - - - 1862年 1892年 1894年 1860年
2000 2090 2125 2170 2150 - - - - - - - - 2062 2092 2094 2060
2200 2295 2335 2370 - - - - - - - - - - - - - - - - - -
2400 2495 2545 2570 - - - - - - - - - - - - - - - - - -
2600 2695 2750 2780 - - - - - - - - - - - - - - - - - -
2800 2910 2960 2000 - - - - - - - - - - - - - - - - -
3000 3110 3160 3210 - - - - - - - - - - - - - - - - - -
3200 3310 3370 - - - - - - - - - - - - - - - - - - -
3400 3510 3580 - - - - - - - - - - - - - - - - - - -
3600 3720 3790 - - - - - - - - - - - - - - - - - - -
3800 3920 - - - - - - - - - - - - - - - - - - - -
4000 4120 - - - - - - - - - - - - - - - - - - - -

面向C，D，E，F，G和H型的法兰不用于PN 2,5和PN 6。

面向G和H型的法兰仅用于PN 10至PN 40。
