GOST 633-80油管和接头

油管用于石油和天然气生产。油管应该是无缝的、平直的或加厚的，并具有高密封连接。无耦合连接是可能的。

符合本标准的管材应根据精度和质量水平分为B级和A级。

两种等级的油管尺寸范围、连接类型见表1。

技术要求:

管的内外表面应无裂纹、重叠、折边、空洞和夹杂。
如果在规定的壁厚范围内，在不重要的生产起源规模上的小压痕、划痕是允许的。
从加厚部分到管体的跳动段应光滑、平缓;壁厚应在规定的范围内。从两端开始的85毫米长度的设置部分应无缺陷。
钢的化学成分没有规定，但磷和硫的含量各不得超过0.045%。

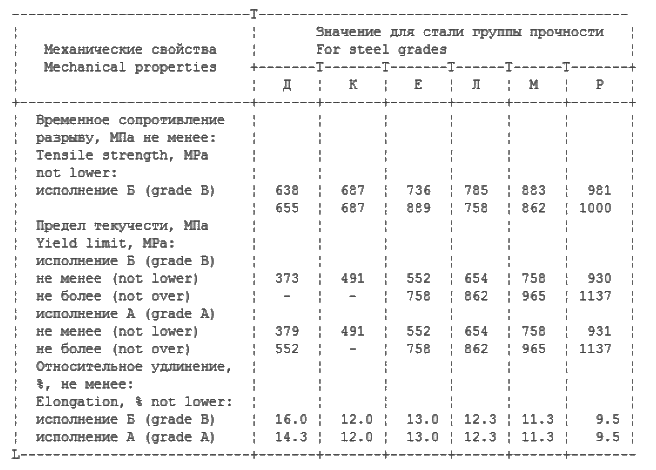

管材和接头金属的力学性能见表2。

螺纹和密封表面应涂锌或磷化处理。除了TBO级外，所有的油管都应该使用联轴器(电源密封)和防腐和密封化合物。对于运输管道和联轴器，应该是尖的，以防止腐蚀。应根据要求在A级油管上涂上特殊的内部涂料。

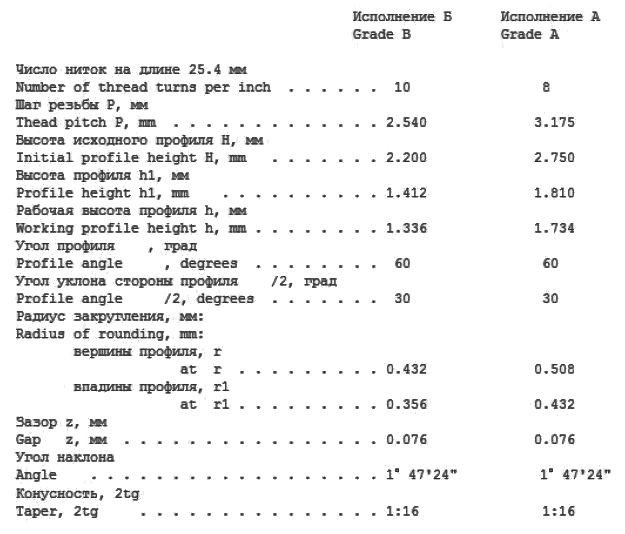

普通和倒置油管的螺纹轮廓如图1所示。

螺纹尺寸见表3、4、5和6。

下面给出了标称尺寸的极限公差。球场上,mm:

-上25,4毫米长度±0,75

-全轮廓线±0,120

锥度，mm在100mm螺纹长度:

管体(+0,66)- (0,22)

耦合(+0,22)- (0,36)

NKM型高密封螺纹连接。

油管螺纹轮廓。

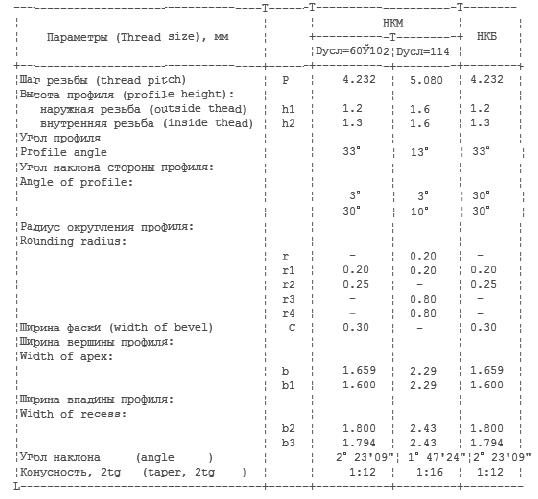

公称通径60 ~ 102 mm的螺纹轮廓如图2所示;公称内径114mm见图3。螺纹尺寸见表5。

图2。螺纹型(NKM 60-102型)

——耦合;加厚;

b -管;乳头。

图3。螺纹型(NKM 114型)

——耦合;

b -管。

斜角C可改为圆角半径为0.2 mm。

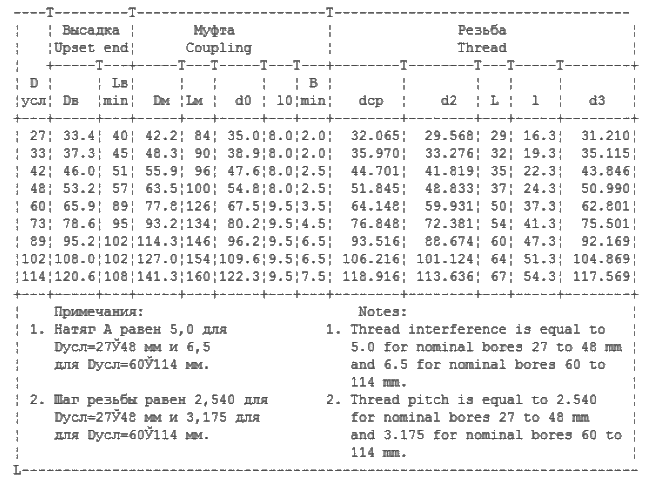

连接件尺寸见图4、表6。
表7给出了螺纹极限公差。

对于公称通径60 ~ 102毫米，测量螺纹规参考平面到管端之间的距离时，螺纹干涉应为20-1.2毫米;对于公称通径114毫米，应为24-2.5毫米。

用螺纹规测量镀锌或磷化处理联轴器的螺纹干涉，对于公称内径60至102毫米应为5.0-1.2毫米，对于公称内径114毫米应为6.0-2.5毫米。

对于油管和镀锌或磷酸处理的联轴器的功率补充，螺纹干扰如下:
油管和联轴器的动力连接应保证管端和联轴器的推力面完全接触。B级油管在上述表面之间可能有0.5mm的间隙。

小狗关节。

螺纹轮廓和尺寸见图2和表5;具体尺寸见图5和表8。关于极限公差，参见Talbe 7。

用各自具有完整螺纹轮廓和不完整螺纹轮廓的螺纹规测量的公螺纹和不完整螺纹轮廓的螺纹干涉应为18+1.2 mm。

用相应的螺纹规测量接头端的螺纹干涉应为5-1.2毫米。

表8符号

推力带宽度应如下所示:

联轴器的螺纹同轴度应在端面0.75毫米以内，在米长3毫米以内。如果在一个仪表长度上该参数为2.0 mm，平端同轴度可以增加到1.0 mm。

螺纹表面、管上和联轴器上的止推带应无毛刺、凹坑、折痕和其他影响强度和密封性能的缺陷。

螺纹表面粗糙度不应超过20米。
对于公称孔径27到GOST 17410-78的接头和螺纹管端部NKB等级的壁厚变化不应超过0.1毫米。
D级和K级应在特殊协议下不进行无损检测。
