金属管膨胀接头

金属管道膨胀接头可以承受设计温度，压力以及提供吸收管道系统热生长所需的能力。

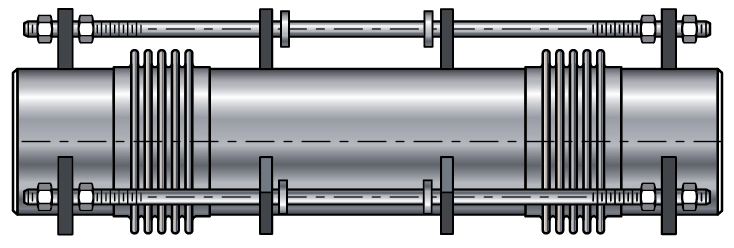

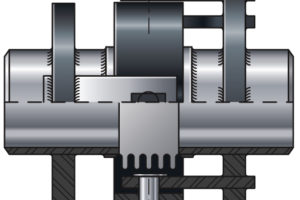

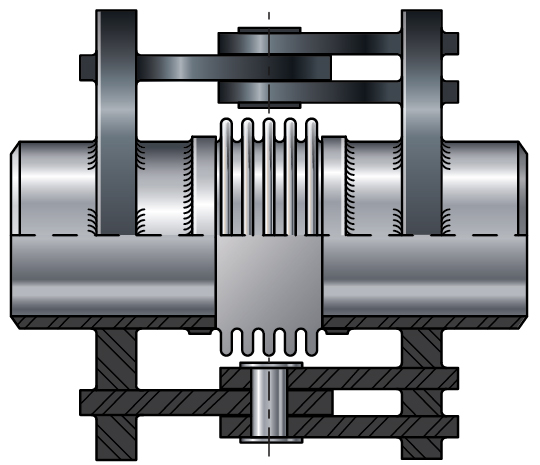

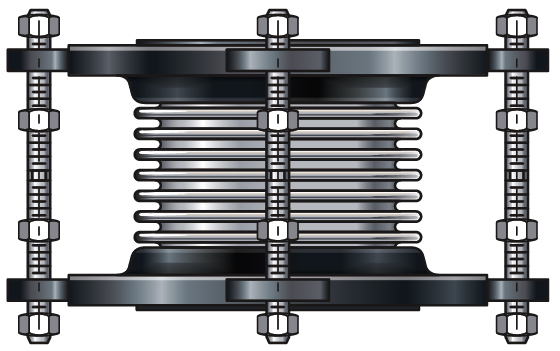

所需的热运动可以是轴向，侧面或角。在某些情况下，必须通过使用拉杆，铰链或晒线的限制管道膨胀接头的压力推力，同时允许波纹管穿过其设计偏转。

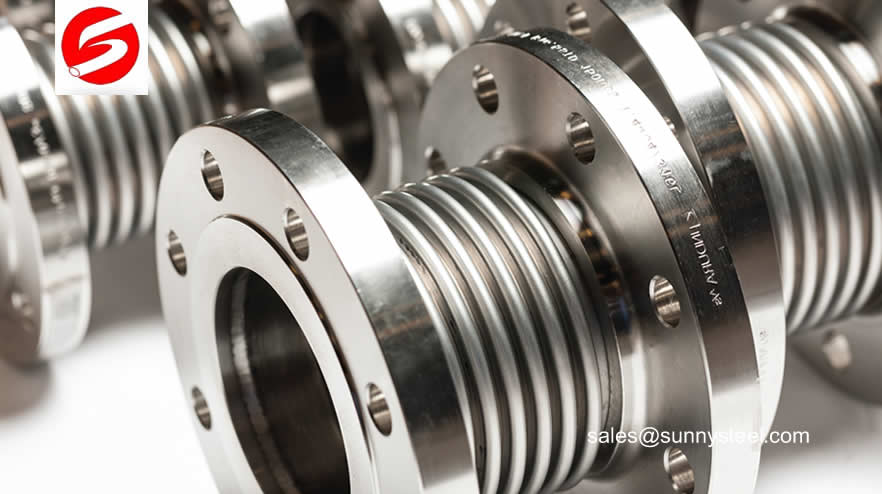

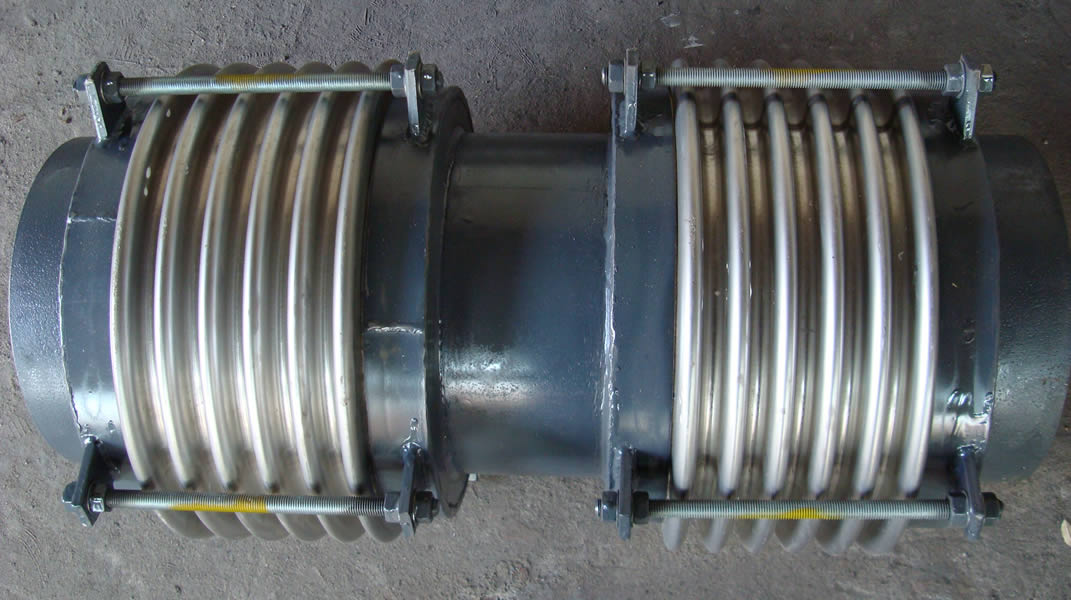

带有不锈钢波纹管的膨胀关节

Sunny Steel提供广泛的膨胀接头，适用于众多特定应用。

阳光钢扩展关节投资组合基本上包括三个主要系列：

标准系列：扩展关节至DN 150（6“）
工业系列：扩展关节可达DN 1.000（40英寸）
特别系列：扩展关节> DN 1.000

所有膨胀关节的核心是金属波纹管。多亏了现代设计和制造设施，所有BOA扩展关节都提供了以下优势：

高灵活性
短构建长度
大型运动能力
耐用性和极好的耐化学性

金属扩展关节安装指南

贮存：

将膨胀关节存储在干/凉的位置，例如仓库。
将法兰面朝下放在托盘或木制平台上。
请勿将其他重物存储在扩展关节之上。
在理想条件下，可以预期十年保质期。

处理：

请勿用绳索或条形抬起螺栓孔。如果抬起孔，请使用填充物或马鞍分配重量。不要让膨胀关节在任何时间段内垂直放在法兰的边缘上。不要在运输约束上举起。

服务条件：

确保温度，压力，运动和材料选择的膨胀关节等级符合系统要求。如果系统要求超过所选扩展关节的要求，请与制造商联系。

结盟：

扩展关节并非旨在弥补管道未对准错误。与制造商联系是否存在管道错位。

锚点：

膨胀关节的主要功能是补偿轴向管热膨胀。金属膨胀接头必须保护足够的锚定限制介质的内部和推力压力，以防止损坏。锚固必须尽可能靠近膨胀接头的向下端，原始设备用作相反的锚。锚必须防止管道向任何方向移动。衣架或管道基座不能被视为锚，因为它们对侧面运动或最终运动没有任何限制。

在设计金属膨胀接头的锚点时，请咨询适当的扩展关节目录的内部推力表。管道，阀门和介质的重量以及管道对挠度的阻力必须作为锚点的设计权重和强度的一部分。

每当管道系统改变方向时，都需要锚。膨胀接头应尽可能靠近锚固点。为了进行额外的膨胀关节保护，建议将控制杆安装在膨胀接头上，以防止因线的压力推力而导致过度运动。

指南：

必须根据EJMA标准正确地指导和锚定膨胀关节。

管道支持：

必须支撑管道，以便扩展接头不带任何管道重量。

交配法兰：

将膨胀的接头法兰安装在交配管法兰上并安装螺栓，以使螺栓头靠在膨胀的接头法兰。应从波纹管侧安装螺栓（使螺栓头与波纹管相邻），以确保螺栓在压缩期间不会干扰波纹管。扩展接头的法兰到法兰尺寸必须与所需的开口匹配。

确保交配法兰干净，并与膨胀接头提供的类型匹配。必须在所有法兰到法兰式的装置中使用适当的材料，尺寸和温度评分的垫片。

螺栓扭矩：

通过在法兰上交替，在分阶段拧紧螺栓。切勿将扩展关节拧紧到有
膨胀关节法兰和交配法兰之间的金属对金属接触。

运输约束：
扩展和压缩运动是在工厂预设的。运输约束在安装之前保护其中性位置的扩展关节。安装后和水力测试之前，请删除运输约束。

其他提示：

1.膨胀关节制造商应提供金属膨胀关节上的绝缘层或热毯，以排除使用腐蚀性氯化物轴承绝缘材料的使用。应安装绝缘材料以允许轻松进入法兰区域，以检查螺栓。

2.在不保护膨胀关节免受破坏焊接溅射的情况下，请勿在非缩放膨胀接头的近乎附近焊接。

3.如果要在地下安装扩展关节，或者将浸入水中，请联系制造商以获取特定准则。

4.考虑订购备用扩展关节。临界膨胀关节的停机时间远远超过了放置在现场预备役中的备用单元的成本。

5.只要有可能，请在锚点旁边安装膨胀关节，如下所示，在关节另一侧至少有两个同心管道导管的最大距离至最大距离。需要增加指南以防止管道弯曲或弯曲。

6.当膨胀关节放在线上的其他地方时，在接头的每一侧必须使用至少两个同心指南，并按照管道导向间距图中的建议安装添加的接头。

7.在安装和测试膨胀接头之前，所有管道的内部必须干净。膨胀关节不应接受超出其额定工作压力的静水压力测试。

8.在测试前固定所有锚和指南。测试前卸下运输条。

9.在系统以超过允许工作压力的压力下测试系统时，必须从线路上删除膨胀接头。

10.必须安装用流线衬里制造的膨胀接头，流动箭头指向介质流的相同方向。

11.必须安装单个外部加压膨胀接头，移动端与管道的移动端相邻，以响应系统加热过程中引起的热膨胀。

12.未能根据说明安装将无效保修。
