运行安装孔板法兰应构造,加工和附加到通道的内表面延伸通过孔板法兰,在孔板没有休息。
孔板法兰是用于测量液体的流动通过管道通过流喷嘴定位法兰本身。双卡加工到孔板法兰的压力,使独立卡在管壁上不必要的。
传统的孔板法兰总成由一对法兰、孔板、螺栓、螺母、垫圈,顶起螺钉和插头。顶起螺钉保证容易去除的主要流元素。
孔板法兰可用在所有ASTM伪造成绩(ASTM A105, ASTM A350、ASTM A694 ASTM 182分别为碳合金,不锈钢法兰),尺寸(公称尺寸和压力等级的组合),承插焊、螺纹或焊接颈部形状(WN最常用)。
运行安装孔板法兰应构造,加工和附加到通道的内表面延伸通过孔板法兰,在孔板没有休息。
使用孔板法兰的标准管法兰孔板或流喷嘴时使用。的基本目的是测量气体或液体的流量在各自的管道。
这些法兰是用于各种工业应用和可用在各种尺寸和材料。
孔板法兰制造商阳光明媚的钢铁供应孔板法兰,法兰板,
孔板法兰,缩写为奥尔夫计量液体的体积流量和气体通过管道。两个孔板法兰被称为一个孔板法兰联盟。每个法兰有两个管水龙头流的压降测量通过一个孔板。孔板不带有法兰,大小的基于需求的过程。两个杰克螺丝是用来传播为了改变孔板法兰分开。这个法兰焊缝的脖子通常是可用的,不系鞋带的,螺纹法兰。这些法兰凸面。
孔板法兰安装在管道的直线段为了避免动荡在盘子里。作为一个经验法则,一个孔板法兰有十倍管道直径长度的直线管道上游和下游五直径的管道。有制定的(美国燃气协会)将军报告# 3的孔板计量天然气。
当安装孔板法兰阀门的压力需要彼此在同一高度。孔板的假设进行计算时,静压头管是一样的两边的孔板。压力阀门不应朝下安装的阀门可以成为与碎片插线。
Weldneck孔板法兰对焊到管道。管道的内径(内径)应该在订购时指定。Weldneck孔板法兰ANSI类别可以300年,600年,900年、1500年和2500年。他们不提供ANSI 150大小,因为150 ANSI法兰的厚度不足以允许钻井压力阀门。
孔板法兰的范围涵盖了所有标准的大小和范围,和所有常见的法兰材料。法兰在焊接的脖子,滑,和螺纹形式,通常提供两个1/2“不扩散核武器条约》在每个法兰卡。
ASME B16.36涵盖了从孔板法兰尺寸和尺寸公差(类似于那些在ASME B16.5)的孔压差连接。
孔板法兰的范围涵盖了所有标准的大小和范围,和所有常见的法兰材料。法兰在焊接的脖子,滑,和螺纹形式,通常提供两个1/2“不扩散核武器条约》在每个法兰卡。
《不扩散核武器条约》是最著名和最广泛使用的连接管螺纹提供机械接头和液压密封。
ASME B1.20.1涵盖了《不扩散核武器条约》的管道螺纹的尺寸和测量的通用应用程序。
孔板法兰一般都是与提高面临或环连接面(环形接头)装饰带。所有密集的目的,一样的焊缝的脖子和滑动法兰与额外的加工。
孔板法兰运行安装应该是构造、加工和附加到的内表面通过延伸通过孔板法兰,在孔板没有休息。
管的法兰孔和部分应相同的内部直径。

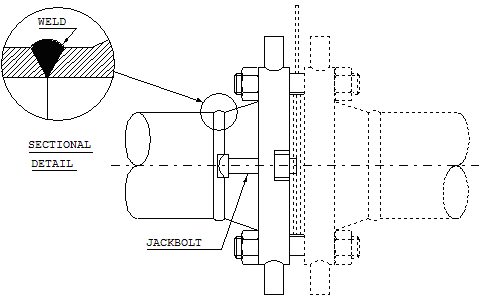

Weldneck和不系鞋带的孔

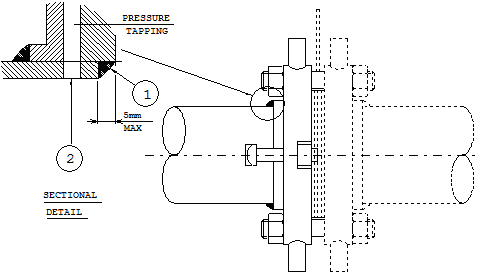

焊颈口运行
两个孔板法兰被称为一个孔板法兰联盟。每个法兰有两个管水龙头流的压降测量通过一个孔板. .孔板不带有法兰,大小的基于需求的过程。两个杰克螺丝是用来传播为了改变孔板法兰分开。这个法兰焊缝的脖子通常是可用的,不系鞋带的,螺纹法兰。
这些法兰凸面。
孔板法兰安装在管道的直线段为了避免动荡在盘子里。作为一个经验法则,一个孔板法兰有十倍管道直径长度的直线管道上游和下游五直径的管道。
适用,而不是一个孔板法兰标准管法兰孔板或流喷嘴时必须安装。对拍被加工成孔板法兰的压力,使独立的孔运营商或管壁不必要的坚持。这种类型的法兰与数据挖掘,包括孔板与综合利用一对法兰,一组垫片,螺栓和螺母和一个顶丝协助分离的法兰孔检查。
设计可以与射频或环连接面焊颈法兰或射频不系鞋带的法兰。孔板集中在非常接近的公差标准。
一个孔板装置用于测量流量。体积或质量流率可能会决定,根据计算与孔板。它使用了伯努利定律即有关系的压力流体和流体的速度。当速度增加时,压力降低,反之亦然。
孔板是一种薄板中间有一个洞。通常是放置在一个管道中流体流动。流体到达孔板时,流体被迫收敛于穿过小洞;最大的融合实际发生物理孔下游不久,在所谓的缩脉点在这一过程中,速度和压力的变化。除了缩脉,流体膨胀和速度和压力变化一次。通过测量流体压力的差异之间的正常管道缩脉,体积和质量流率可以从伯努利方程获得。
当安装孔板法兰阀门的压力需要彼此在同一高度。孔板的假设进行计算时,静压头管是一样的两边的孔板。压力阀门不应朝下安装的阀门可以成为与碎片插线。
焊颈口法兰对焊到管道。管道的内径(内径)应该在订购时指定。Weldneck孔板法兰ANSI类别可以300年,600年,900年、1500年和2500年。他们不提供ANSI 150大小,因为150 ANSI法兰的厚度不足以允许钻井压力阀门。
孔板法兰安装在管道的直线段为了避免动荡在盘子里。作为一个经验法则,一个孔板法兰有十倍管道直径长度的直线管道上游和下游五直径的管道。
联盟
锥管螺纹

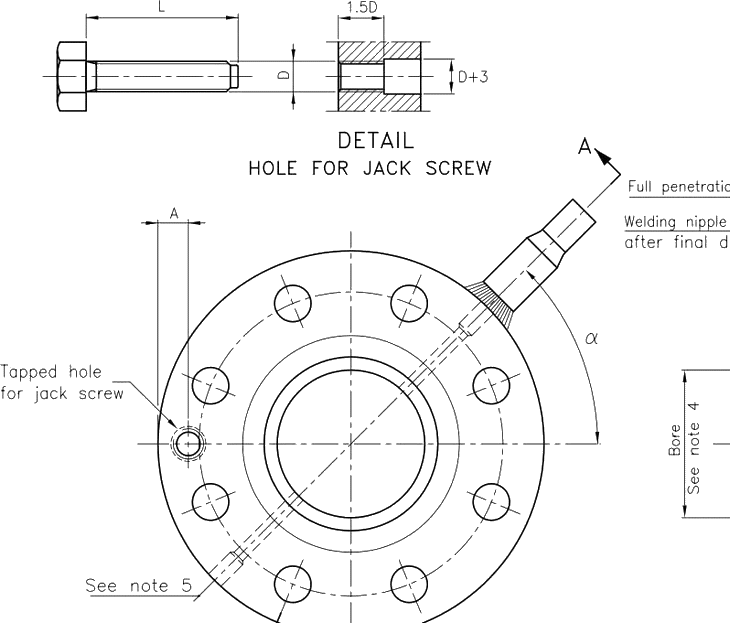

杰克螺丝
管道阀门
当安装孔板法兰阀门的压力需要彼此在同一高度。孔板的假设进行计算时,静压头管是一样的两边的孔板。压力阀门不应朝下安装的阀门可以成为与碎片插线。
Weldneck孔板法兰对焊到管道。管道的内径(内径)应该在订购时指定。Weldneck孔板法兰ANSI类别可以300年,600年,900年、1500年和2500年。他们是不在ANSI 150大小,因为150 ANSI法兰的厚度不足以允许钻井压力阀门。
使用孔板法兰的标准管法兰孔板或流喷嘴时使用。的基本目的是测量气体或液体的流量在各自的管道。这些法兰是用于各种工业应用和可用在各种尺寸和材料。
孔板法兰制造商阳光明媚的钢铁供应孔板法兰,法兰板,孔板配件在合金钢,锻钢、球墨铸铁、不锈钢等。
ASME B1.20.1涵盖了《不扩散核武器条约》的管道螺纹的尺寸和测量的通用应用程序。
孔板法兰覆盖所有标准的大小和范围,和所有常见的法兰材料

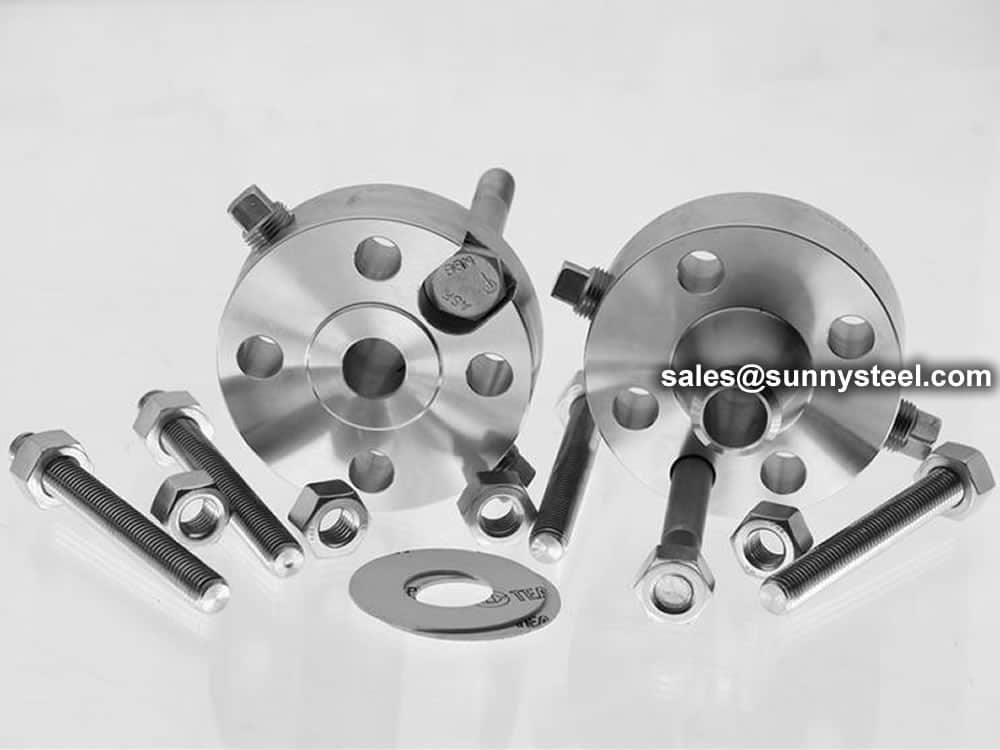

孔工会有完整的垫圈螺母螺栓和杰克螺丝
管法兰生产在所有不同的材料如不锈钢、铸铁、铝、黄铜、青铜、塑料等,但最常用的材料是碳钢锻造和机加工表面。
法兰焊接管和设备喷嘴。因此,它是由以下材料;
材料用于制造的列表在ASME B16.5 & B16.47覆盖。
常用的毕业生是伪造的材料
| 材料 | 配件 | 法兰 | 阀门 | 螺栓和螺母 |
| 碳钢 | A234 Gr水渍险 | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2 h |
| A234 Gr由 | A105 | A216 Gr WCB | ||
| A234 Gr女警官 | A105 | A216 Gr WCB | ||
| 碳钢 合金 高温 |
A234 Gr WP1 | A182 Gr F1 | A217 Gr WC1 | A193 Gr B7 A194 Gr 2 h |
| A234 Gr WP11 | A182 Gr季 | A217 Gr WC6 | ||
| A234 Gr WP12 | A182 Gr F12 | A217 Gr WC6 | ||
| A234 Gr WP22 | A182 Gr——F22 | A217 Gr WC9 | ||
| A234 Gr WP5 | A182 Gr F5 | A217 Gr C5 | ||
| A234 Gr WP9 | A182 Gr F9 | A217 Gr C12 | ||
| 碳钢 合金低温 |
A420 Gr WPL6 | A350 Gr LF2 | A352 Gr LCB | A320 Gr地级 A194 Gr 7 |
| A420 Gr WPL3 | A350 Gr LF3 | A352 Gr LC3 | ||
| 奥氏体不锈钢 | A403 Gr WP304 | A182 Gr F304 | A182 Gr F304 | A193 Gr B8 A194 Gr 8 |
| A403 Gr WP316 | A182 Gr F316 | A182 Gr F316 | ||
| A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 |
ASTM标准定义的具体制造工艺材料和确定管道的具体化学成分,配件,法兰,通过允许大量的碳的百分比、镁、镍、等等,并表示“年级”。
通常的法兰的材料包括不锈钢、碳钢、铝和塑料。材料的选择很大程度上取决于凸缘的目的。例如,不锈钢更加耐用和对于大量使用是必要的。另一方面,塑料是更可行的使用在家里,因为它价格合理,安装方便。下法兰的材料是美国机械工程师协会的名称。
最常见的材料管法兰(伪造成绩):ASTM A105(碳钢高温匹配A53 A106 / API 5 l管道),A350成绩LF1/2/3(碳钢低温与澳大利亚管道),A694 F42年级到F80(高产碳钢与API 5 l管道等级),ASTM A182成绩F5 F91(合金钢法兰匹配A335管道),A182年级F304/316(不锈钢法兰相匹配A312党卫军管道),A182 Gr。F44 / F51 / F53 / F55(双工和超级双相匹配A790 / A928管道)和各种镍合金的成绩(铬镍铁合金,耐热铬镍铁合金、Hastelloy、蒙乃尔)。
这些法兰的材料品质在ASTM标准中定义。
ASTM的成绩是什么?
例如,碳钢管可以确定a或B级,与年级TP304或年级TP321不锈钢管,与年级由碳钢管件等。
管法兰标准主要包括世界上三个系统,ANSI / ASME法兰系统(美国),DIN法兰系统(欧洲体系),JIS法兰系统,其他系统根据这三个系统,像GB法兰标准,主要根据ANSI / ASME和DIN标准法兰,Duwa管道供应这些法兰与最高质量和最快交货时间。
法兰是一种方法,连接管道,阀门,泵,和其他设备管道系统。它还提供了方便清洁、检查或修改。
管道接头需要拆除时,使用法兰。这些是主要用于设备、阀门、和专业项目。突破提供法兰在预先确定的时间间隔在某些管道维护是常有的事情。法兰、垫片和螺栓法兰连接,它是由三个独立但相互关联的组件。实现漏接头,特殊控制要求在所有这些元素的选择和应用。
这是法兰的优点和他们的应用程序的细节。
管道、阀门、泵、和其他与法兰连接形成一个管道系统。一般情况下,法兰焊接或固定在一起。使用法兰,管道系统维护和修理。而不是将整个管道进行检查,管道的一小部分可以仔细调查使用法兰定位故障。
以下是五个最重要的好处,以下是法兰的五个最重要的好处:
法兰是一种方法,连接管道,阀门,泵,和其他设备管道系统。它还提供了方便清洁、检查或修改。法兰通常焊接或螺纹。
在许多应用程序中,工程师们需要找到一种方法来关闭室或缸在一个非常安全的方式,通常是因为里面的物质必须不同于外面的物质成分或压力。
他们通过紧固两块金属或其他材料一起一圈螺栓的嘴唇。这种“唇”是一个法兰。
您可以连接两部分的金属管道焊接或焊接在一起,但管道连接以这种方式非常容易破裂在高压力。一种连接两个部分管更安全地通过法兰盘接头可以连接螺栓。这样,即使气体或液体管道内建立高压力,它通常会举行,没有问题。
为了连接两部分的一个大型的、封闭的区域,最好是用法兰和螺栓。这方面的一个例子之间的连接在一个汽车发动机和变速器。在这种情况下,发动机和传输包含的移动部件容易损坏,如果他们能灰尘或其它小对象。通过连接外部外壳的引擎,以这种方式传播,工程师们保护的内部运作。
法兰有特定目的相机和其他电子设备。尽管法兰在这些物品通常不需要维持高压力,他们必须抓住,这样他们就可以阻挡有害微粒。这些法兰通常发现连接两个不同的材料,如玻璃的镜头和相机的身体的其他部位。
有很多方法来连接法兰,包括线程、焊接或螺栓。螺纹法兰最适合低压或较小的管道,因为它可以保持密封。当你的管道或高压力大,然后焊接法兰是可取的。锅炉房是焊接的地方可能使用盲板法兰,由于高压。
法兰接头,法兰,螺栓,螺母和垫圈
法兰是一种外部肋骨的管道、阀门和其他流设备组装它们。
法兰的尺寸具体标准:DIN, ANSI,, BS, JIS
需要两个法兰的法兰连接(“主要”和“伙伴”),一组螺栓和螺母(其数量取决于法兰直径和类)和两个密封垫圈。法兰连接必须执行和监督由训练有素的人员,因为共同的质量有重要影响管道系统的性能/管道(标准TSE - TS EN 1591 1 - 4部分,“法兰及其关节”,定义了大量的要求执行适当的法兰连接)。而所有元素的联合是至关重要的,经验表明大多数泄漏是由不当的安装密封元素,即垫圈。
典型的管法兰连接焊接或螺纹。焊接法兰用于管道和管道系统压力和温度高、直径2英寸以上。
螺纹连接,而不是用于小直径和安装不受严重的机械力,如扩张、振动、收缩,振荡(力量,将裂纹螺纹接头)。在所有这些关键的情况下,建议对接焊缝连接。
最常见问题关于法兰和法兰连接件与法兰安装在特定的钢管和钢管如何结束。
平或冲洗法兰表面垂直的管道连接。附件过程包括机械加入两个或两个以上的脸用螺栓、粘合剂、项圈或焊接。由于附件要求,法兰必须符合设备或管道的设计。这就是为什么它是必要的检查所有可能的规格和尺寸,确定它是正确的大小,类型和材料。
管法兰、垫片和螺栓法兰连接三部分组成。垫片和螺栓通常是由相同的法兰材料或材料批准管组件。适合特定的应用程序的每个组件的各种材料,必须正确匹配的正常运转。垫圈有两种常规类型:全罩式垫圈,垫圈。正面的垫圈的螺栓孔可见并与凸面垫圈。垫圈往往是小环-平面法兰螺栓孔和配对。确保法兰组件需要匹配的表面均匀和垂直,根据需要调整为一个统一的健康。一旦所有表面匹配,使法兰一起获得至少两个螺栓。细化对齐,所以剩下的螺栓孔匹配及其相应的螺栓拧紧。
正确尺寸的法兰管使用不仅取决于管道法兰的类型,但其兼容。管必须进入法兰内径容易和安全地和外径应包括墙孔。一旦你确定了具体的法兰类型和材料你需要工作,你需要采取一些测量。四个测量你需要的内径,外径,螺栓孔数,和螺栓孔中心。你需要从反对螺栓孔对齐这些测量得到最准确的读数。把所有测量从边缘到边缘,试图让尽可能精确匹配正确的产品。围捕螺栓直径到下一个或全部步骤因为螺栓测量一半或整个英寸。一旦你有所有四个测量,检查他们对制造商的表找到正确的法兰。大多数制造商列表这些规范在他们的网站上,方便参考。
调度从每个法兰生产前检查,确保质量。在检查你必须检查以下;
ASME B16.5和B16.47标准封面容许公差检验。
法兰是用于连接管道或其它设备组件在不同的行业,他们有各种各样的材料和尺寸。法兰的材料标准是由标准制定组织和描述不同材料的属性和特征,可以用来制造法兰。一些常用的法兰材料标准的例子包括:
法兰材料标准的选择将取决于各种因素,如应用程序,环境、液体在运输,和所需的性能特征。例如,高压应用程序可能需要法兰材料制成的高强度和耐久性,在腐蚀性环境中可能需要法兰由材料具有良好的耐腐蚀。
钢法兰必须与海运包装方法包装交付给客户,通常包括木箱包装方式,木托盘,钢铁,钢铁托盘等。
法兰的标记由ANSI ASME规范。法兰标记包括;
ASME B16.5和B16.47标准封面容许公差检验。
因为正常的木箱或木托盘必须做熏蒸治疗,我们通常用胶合板托盘或胶合板箱盒包装钢法兰没有熏蒸治疗。
