管道端

管道端是对管道段结束的描述。

管道端
特殊的末端，例如插座和带有O形圈等的插头。

当设计管道系统时，了解管道的末端很重要，因为设计人员不适合为大直径管指定螺纹连接，或者在连接到螺纹组件时指定焊接端。

管道末端有四种主要类型：螺纹，斜角，平端或凹槽端。

螺纹端

通常在管道3英寸上使用，较小的螺纹连接被称为螺旋管。将锥形凹槽切入管道的末端，拧紧管道和螺丝接头的末端，可以轻松地组装出无需焊接或其他永久固定装置的情况。美国，标准管线是国家管道线（NPT）。原因是，随着NPT连接的组装，它们的泄漏变得越来越困难。泄漏的过程越来越困难。NPT管道的标准锥度为3/4”。每只脚。螺纹端在图纸上缩写为TE。

螺纹配件具有男性或女性的线。将雄性线切入管道或配件的外部，而雌性线则切入配件的内部。当组装螺旋管和配件时，将两块拉在一起。拉在一起的距离称为螺纹互动。

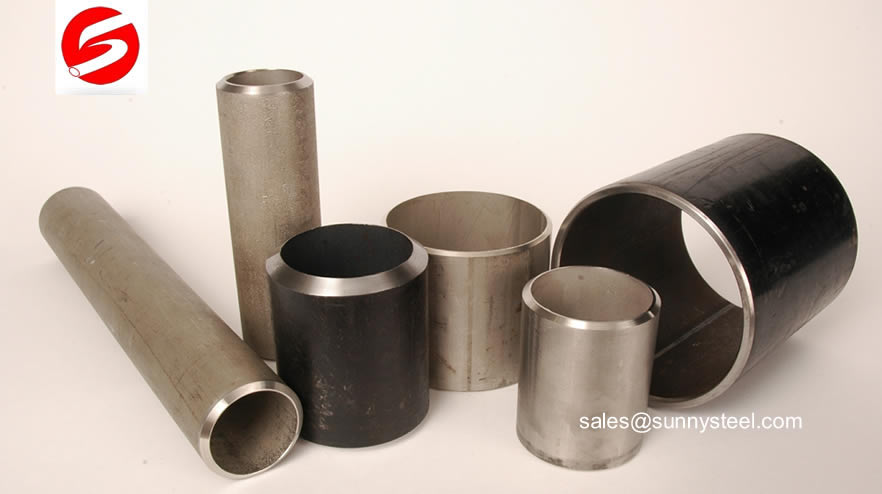

斜面结束

斜角是与另一表面的直角（垂直角度）的表面。管道上的标准角度为37.5°，但可以产生其他非标准角度。管道或管道的斜面是为焊接准备末端。但是，出于安全性或美学原因，它也可以用于削减切割末端。斜面端在图纸上缩写。

斜面过程通常是自动化的。这是因为一台管坡度机可以比手工打磨，切割或转动床上的管道要快得多。此外，自动化过程可确保每次都有准确且一致的管道斜角。自动化过程要安全得多，因为操作人员没有与倾斜管道的人相同的危害。

这是最常用的末端，用于管道，管乳头和沃士乳头上。

斜面可以应用于管道的任何尺寸或直径的脸部。

凹槽的末端

凹槽的末端配件在边缘有凹槽或肩膀。这种配件凹槽可以构成密封无需焊接的密封件。

凹槽的管道末端意味着管道末端或配件的末端有一个处理的凹槽。凹槽的管道或配件是通过胜利的耦合或其他槽机械管配件联合的。

凹槽连接很容易组装和拆卸，并广泛用于HVACR和消防现场管道系统中。

槽端管

朴素

普通端管是一条管道，已在垂直于管道的90°切割。该管道将​​被指定为普通端而不是斜角端的原因是，何时将管道用于插座焊接连接或与滑动法兰一起使用。

缩写

管道类型的常见缩写如下。通常，这些用于描述管道乳头和耦合在图纸上。

  • 斜角端（是）
  • 两端的斜角（BBE）
  • 斜角大端（ble）
  • 斜角一端（诗）
  • 斜角小端（BSE）
  • 焊接的斜角（BFW）
  • Buttweld End（是）
  • 管道末端（eop）
  • 法兰一端（敌人）
  • 普通端（PE）
  • 两端平原（PBE）
  • 普通一端（坡）
  • 线端（TE）
  • 两端线程（TBE）
  • 螺纹大端（TLE）
  • 线一端（脚趾）
  • 线小端（TSE）
  • 仅线程（至）
  • 每英寸线（TPI）
