不锈钢管

什么是公称管道尺寸和实际管道尺寸

A.管道公称尺寸:是ASME B36.10m、ASME B36.19m等标准中规定的公称尺寸，用户和制造商希望获得的理想尺寸，以及合同中规定的订单尺寸。

B.实际管道尺寸:是生产过程中获得的实际尺寸，通常大于或小于公称尺寸。这种大于或小于标称尺寸的现象称为偏差。

欧洲标准

欧洲不锈钢管及管材标准在公称尺寸的基础上以百分比或绝对值规定了4级外径和壁厚。

一般来说，大直径或厚壁厚不锈钢管使用百分比，小直径或薄壁厚不锈钢管使用绝对值。

外径为D1 ~ D4级，壁厚公差为T1 ~ T4级Din en iso 1127标准不锈钢管。单位长度的尺寸、公差和常规质量

外径		壁厚
类	宽容	类	宽容
D1	±1.5%，或±0.75 Mm	T1	±15%，或±0.6 Mm
D2	±1.0%，或±0.5 Mm	T2	±12.5%，或±0.4 Mm
D3	或±0.75%。±0.3毫米分钟。	T3	±10%，或±0.2 Mm
D4	±0.50%，或±0.1 Mm	T4	±7.5%，或±0.15 Mm
		T5	±5.0 %，或±0.10 Mm最小值。

上表中外径和厚度的公差，应选择较大的值。

EN 10312在表系列1和系列2中有特定的值。

美国标准

美国标准有ASTM A999 / A999M和A1016 / A1016M两个标准规则来规定外径和厚度。

ASTM A999	ASTM A1016
Astm a312 / a12m A358 / A358M A376 / A376M A409 / A409M A778 A790 / A790M A813 / A813M A814 / A814M A928 / A928M	A213 / A213M A249 / A249M A268 / A268M A269 A270 A688 / A688M A789 / A789M A803 / A803M

但A511无缝不锈钢机械管和A554焊接不锈钢机械管不符合上述标准，它们有单独的外径和厚度公差。

标准	制造和交付情况	外径 d /毫米	OD宽容毫米	厚度 T /毫米	T宽容毫米
					最低	平均
ASTM A1016 A1016M	热拉无缝管	< = 100	+ 0.4, -0.8	< = 2.4	+ 0.4 t, 0
		100 - 200	+ 0.4, -1.2	2.4 - 3.8	+ 0.35 t, 0
		200 - 225	+ 0.4, -1.6	3.8 - 4.6	+ 0.33 t, 0
				> = 4.6	+ 0.28 t, 0
	冷拔无缝管	< 25	+ 0.1, -0.11		+ 0.20 t, 0	+ / -0.10吨
		25 - 40岁
		40 - 50	+ / - -0.2		+ 0.22 t, 0	+ / -0.10吨
		50 - 65	+ / - -0.25
		65 - 75	+ / - -0.3
		75 - 100	+ / - -0.38
		100 - 200	+ / - -0.38, -0.04
		200 - 250	+ / - -0.38, -1.14
	焊接管	40 - 50	+ / - -0.2		+ 0.18 t, 0	+ / -0.10吨
		50 - 65	+ / - -0.25
		65 - 75	+ / - -0.3
		75 - 100	+ / - -0.38
		100 - 200	+ / - -0.38, -0.04
		200 - 250	+ / - -0.38, -1.14
Astm a999 / m	无缝管和焊接管	< 48.3	+ 0.4, -0.8			-0.125吨
Astm a312 / m	无缝管和焊接管	48.3 - -114.3	+ / - -0.8	OD = 10.3 -73		+ 0.20 t, -125吨
		168.3 - -219.1	+ 1.6, -0.8	t / d = 88.9 -457.2 OD < = 5%		+ 0.225 t, -125吨
		219.1 - -457.2	+ 2.4, -0.8	d = 88.9 -457.2 t / OD > 5%		+ 0.15 t, -125吨
	焊接管	508 - 660	+ 3.2, -0.8	OD > = 508		-0.125 + 0.175 t, t
		711 - 864	+ 4.0, -0.8	t / OD < = 5%, OD > = 508		-0.125 + 0.225 t, t
	无缝管	914 - 1209	+ 4.8, -0.8	t / OD > 5%, OD > = 508		+ 0.15 t, -125吨
Astm a409 / m	焊接管		+ / - -0.2%	T < 4.8
			+ / - -0.4%	t > = 4.8
Astm a358 / m	焊接管		+ / - -0.50%
ASTM A511	无缝管	< = 12.7	+ / - -0.1			+ / -0.15吨
		12.7 - -38.1	+ / - -0.2			+ / -0.10吨
		38.1 - -88.9	+ / - -0.3
		88.9 - -139.7	+ / - -0.4
		139.7 - -203.1	+ / - -0.8
		-220 - 203.1	+ / - -1.1
		220 - 325	+ / - -1.6

美国标准外径公差主要用来表示绝对值，上下公差往往是不对称的，SS管和钢管在美国标准的平均公差甚至可以达到高于EN ISO 1127标准的D4级。

壁厚公差应在+/-10%t或更好，平均厚度公差应在(+/-20 - 22%t, 0)，管道管有较大的公差，热加工无缝管最大。

中国标准

中国的质量标准比欧洲标准多，比美国标准少，SS管标准在体系上与欧盟标准相近，吸收了美国规范的良好经验。

规范	制造业	外径(毫米)	外径公差	w.t.(毫米)	w.t.宽容
GB13296	冷轧无缝管	6-30	±0.15/-0.2	1 - 3	+ 20%	-0%
		＞30-50	±0.3	＞3	+ 22%	-0%
		＞50	±0.75%	也平均墙
GB / T14976	冷轧无缝管	6 - 10	±0.15	1 - 3	+ 12.5%	-12.5%
		10 - 30	±0.2	＞3	+ 12.5%	-10%
		30 - 50	±0.3	平均墙,+ 22%
		＞50	±0.8%

标准的比较

不锈钢管及管壁厚公差与美国ASTM / ASME及欧盟标准的一般精度相同，但略低于欧盟标准的高要求。

不锈钢管和管外径公差大多低于美国标准，接近欧盟标准。与厚度公差相比，美国标准对外径公差要求严格更为合理。

中国国标和欧盟标准没有规定重量公差，国标发货的无缝管按实际重量或理论重量，焊接管按理论重量或实际重量。

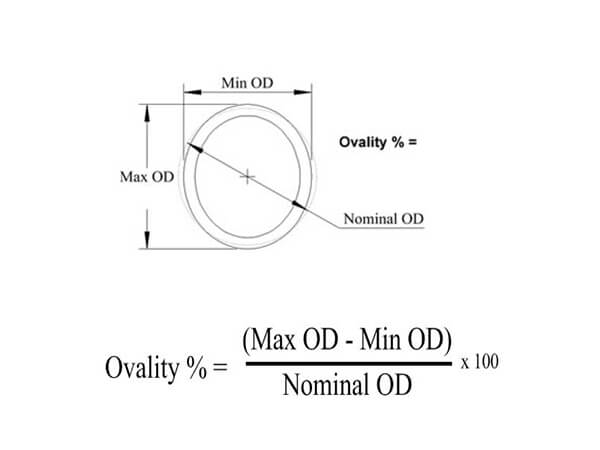

不圆度

出圆度，有时简称椭圆度是指管或管在同一截面上的外径，圆度或椭圆度是指外径的最大尺寸和最小尺寸之差，是在管或管的任意一截面上仔细测量的高低点。

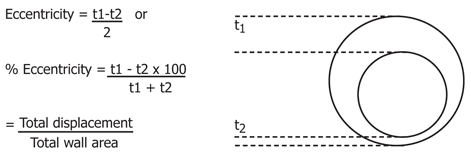

偏心

同心度或偏心是指管与管壁厚度的变化，如果需要较高的精度在管的公差，或配合其他管或零件，需要良好的同心度。

同心度应包含欧盟标准中规定的壁厚公差，和ASTM A1016/M中刚刚规定的OD≥50 mm和t≥5.6 mm的厚壁不锈钢管相同的横截面厚度品种。

无缝管,

WTmax - WTmin≤±10% (WTmax + WTmin) / 2

焊管,

WTmax - WTmin≤5% (WTmax + WTmin) / 2

平直度

标准管和管都是直着提供的:对于特殊应用，允许偏离直线的偏差可由采购商和管制造商商定;应标明与测量长度L相关的直线的最大允许偏差，例如1mm/1000mm。

例如:

OD Mm≤	OD英寸≤	墙	平直度商业	英国《金融时报》实现毫米
15.9	0.625	所有的尺寸	在600年1	在2000年1
25.4	1.00	OD的2%或更重	在600年1	在1500年1
25.4	1.00	小于2%的OD	在400年1	在1000年1

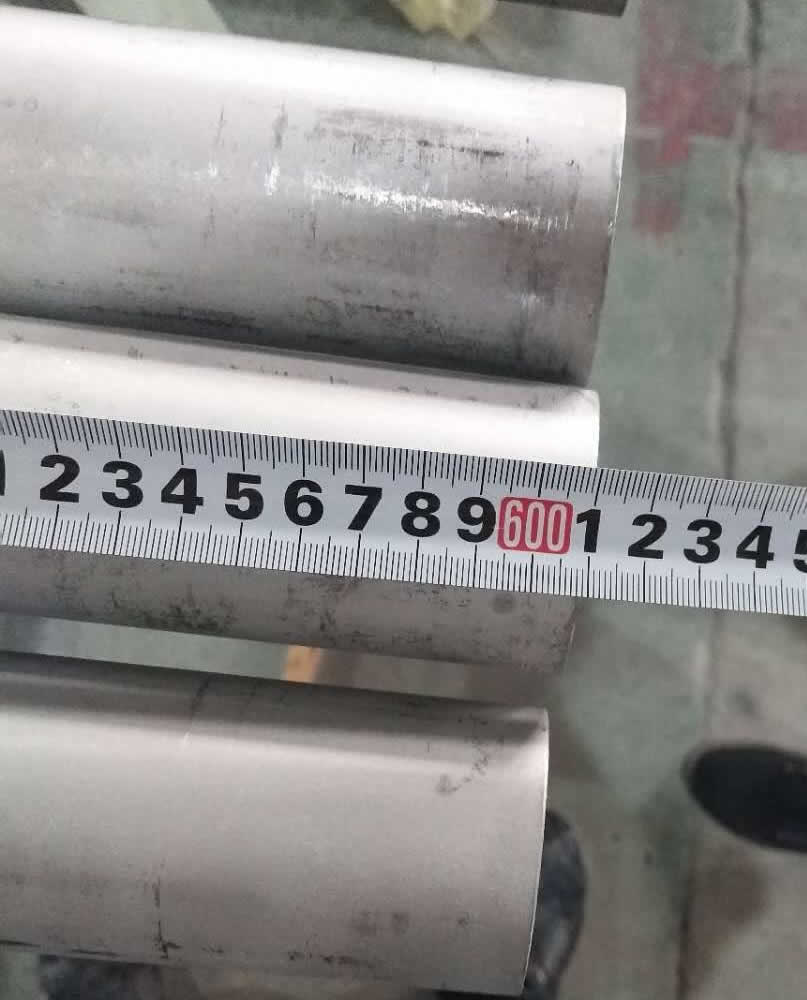

A.标准长度/随机长度(又称非定长长度):凡是长度在标准规定的长度范围内且无定长要求的不锈钢管，都称为标准长度。例如，结构不锈钢管标准规定:热轧(挤压、膨胀)钢管3000mm - 12000mm;冷拔(轧制)钢管2000mm - 10500mm。

B.定长:定长应在通常的长度范围内，即合同要求的一定定长尺寸。但在实际操作中无法切割出绝对定长长度，因此标准规定了定长允许的正偏差值。

取结构不锈钢管标准为:

定长管的生产成品率远低于正常长度管，厂家要求涨价是合理的。价格上涨的速度因公司而异。一般在基本价格的基础上增加10%左右。

C.双尺长度:双尺长度应在正常长度范围内。合同中应注明单尺长度和总长度的倍数(如3000mm×3为3000mm的3倍，总长度为9000mm)。在实际操作中，总长度要加上允许的正偏差20mm，每一个尺子长度的切口都要有一个余量。以结构管为例，规定切割余量:外径≤159mm为5-10mm;外径为>159mm 10-15mm。

如果标准中没有双长偏差和切割余量，应由供需双方协商并在合同中注明。双长尺度与定长尺度相同，会导致厂商的成品率大幅下降。所以厂家提价是合理的，涨价幅度和定长长度基本一致。

D.量程长度:不锈钢管量程长度在通常长度范围内。当用户要求固定范围长度时，必须在合同中注明。

例如:通常长度为3000-12000mm，量程切至长度为6000-8000mm或8000-10000mm。

可以看出，量程长度比定长、双长要宽松，但比常用长度要严格得多，这也会降低生产企业的产量。所以厂家提价是合理的，提价一般在基价的基础上提高4%左右。

不锈钢的密度

不锈钢密度是指单位体积内的物质质量，它是不锈钢的典型性能之一，一般情况下，不锈钢的密度在7600kg /m3 ~ 8000 kg/m3之间。

不锈钢是一种应用广泛的材料，含有至少10.5%的铬，并添加其他元素形成不锈钢结构，这些元素有碳、硅、锰、磷、硫、镍、钼、钛和铜，它以强度高和优良的耐腐蚀性而著称。

密度的变化取决于这些合金元素的变化，不同的合金含量有不同的密度值，即使是同一品位，也很难计算出准确的密度值，下面给出理论密度值以供参考。

以下是几种常用不锈钢密度的比较，数据未必完全准确，仅供参考。

• 材料201,202,301,302,304,304L, 305, 321
• 密度7.93 7.93 7.93 7.93 7.93 7.93

不锈钢密度表

年级	密度(G / Cm3)	密度(Kg / M3)
201 202 301 302 303 304 304升 304 ln 305 321	7.93	7930
309年代 310年代 316 316升 316年德州仪器 316 ln 317 317升 347	7.98	7980
904升	7.98	7980
2205 S31803	7.80	7800
S32750	7.85	7850
403 410 410年代 416 431	7.75	7750
440年,一个	7.74	7740
440 c	7.62	7620
420	7.73	7730
439 430 华氏430度	7.70	7700
434	7.74	7740
444	7.75	7750
405	7.72	7720

*这些密度是在标准温度和压力条件下给出的。

304和316不锈钢密度

304和316是使用最多的不锈钢牌号，它们的密度是不一样的，这是由化学成分和含量决定的，不锈钢304的密度是7930 kg / m3, 316的密度是7980 kg / m3，所以在计算不锈钢的重量时，304和316的不锈钢是不同的。

不锈钢密度换算，Kg/M3, G/Cm3和Lbs/In3
不锈钢的密度是用质量除以体积来计算的，通常用g/cm3, kg/m3和lbs/in3来表示，每个单位都可以转换成其他单位。

换算:1 kg/m3 = 0.001 g/cm3 = 1000 g/m3 = 0.000036127292磅/in3

密度与温度和压力的关系

不锈钢的密度随温度或压力的变化而变化，一般来说，温度的升高会降低密度，压力的升高会增加密度。

---

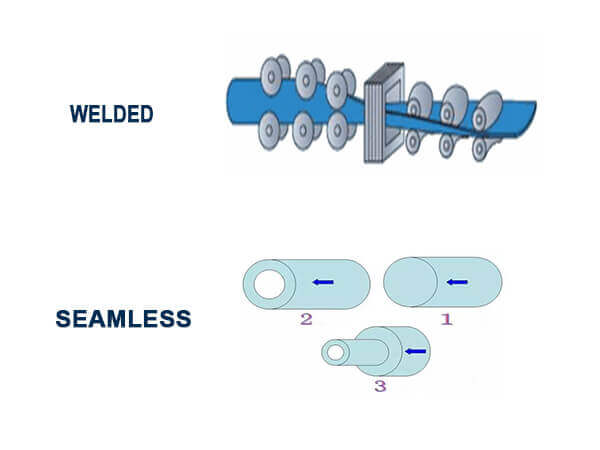

无缝管与焊接管的区别

无缝和焊接主要是不锈钢管&不锈钢管两种类型，长期以来存在着无缝优于焊接的争论。

尽管随着焊接管的冶金和焊接工艺的改进，争论通常集中在焊接区域的结构完整性和耐腐蚀性上。

显然，无缝管与焊接管的区别在于制造工艺。

有一些情况下，支付额外的不同，高性能的合金是必要的。

焊管制造工艺

根据外尺寸、壁厚和最终应用的不同，焊接管和管件的制造方法不同，制造方法也不同。

带钢焊接管及管材

焊接管从不锈钢带材和卷材开始，通过带槽滚轮，直到成形，自由边成型，以便焊接，从扁平带材一步一步冷成型成圆形轮廓，边缘在接近焊接辊时焊接在一起。

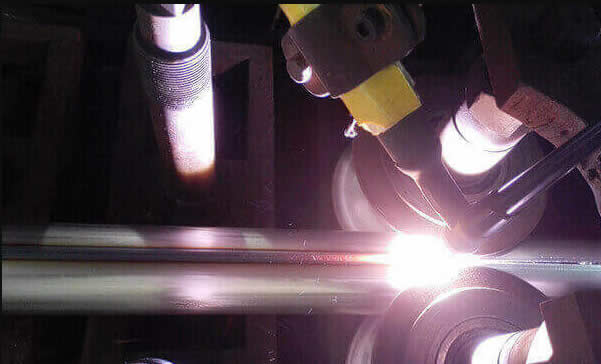

条形焊管的典型焊接方法是传统的自钨极惰性气体焊接方法，自钨极惰性气体焊接方法具有一定的优点，可以有效地保护焊缝。

在焊接焊缝内外磨后，可根据应用要求进行解退火或应力消除。

目前，大多数现代焊接线路都是采用内联感应退火，然后进行收紧和校准，以控制管和管的尺寸，切割到标准或特殊长度，去毛刺，NPD和DT测试和检查应按标准或要求进行。

厚壁管和管道

当需要大外径或厚壁或两者焊接的管、管时，有不同的焊接方法和工艺，对于大外径和厚壁的管，可以采用EFW、ERW等焊接方法。

从不锈钢板或薄板开始，在辊弯机或液压机中成型，然后一些步骤与带钢焊接管相同。

为了测试和检验，经常需要大直径尺寸，射线照相试验(RT)和水压试验(HT)。

对于大直径焊接管，可采用双焊法。

---

无缝管制造工艺

无缝管的制造通常是复杂的步骤，从坯料钻出空心开始，经过冷拔和冷轧制造工艺，使用冷拔和冷轧机。
