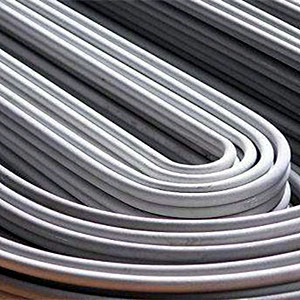

我们可以提供定制服务,如果客户有更严格的要求在毛细管尺寸精度和表面光洁度,包括不锈钢光亮退火管,

尺寸公差acc U弯管。到特马R.C.B.和ASTM A566 ASTM A688

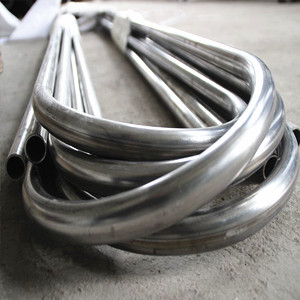

直径U管的弯曲部分

u形管的弯曲部分的R = 2×D或更高版本,无论是大还是小直径管弯曲前应当偏离标称直径超过10%。

如果指定小于2×D,公差可能会更大,只要Entropie同意之前的订单。

在U弯部分壁厚

在u形部分的壁厚管不得少于价值由方程:

地点:

• 弯曲后壁厚,特遣部队。(毫米)
• T指定最低管壁厚度。(毫米)
• R中心线弯曲半径。(毫米),
• D名义外管直径。(毫米)。

3.3管腿的长度

在u形管,管腿的长度来衡量的切点弯曲和管腿的管腿,不得少于指定,但数量可能超过指定值的下面:

腿的长度(毫米)

和包括。6000毫米:0 / + 3.2毫米

超过6000毫米到9000(包括):0 / + 4.0毫米

超过9000 0 / + 4.8毫米

3.4不同腿的长度

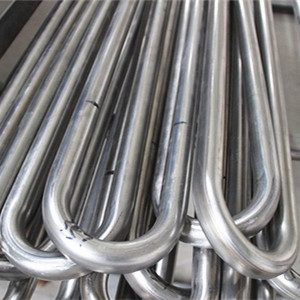

不锈钢管U弯|弯曲换热器TubesThe不同长度的U形管的管腿不得大于1⁄8。= 3.2毫米,除非另有说明。

年底管:一丝不苟

任何管可能离开广场的最后不超过:

0.25毫米的管到5/8英寸(15.9毫米)
0.40毫米的管子高于5/8英寸(15.9毫米)

腿间距

腿间距测量接触点之间的弯曲的腿不得不同价值(2 R−指定管外径)超过1⁄16。(1.5毫米)中心线弯曲半径R。

弯曲部分曲率

u形管的弯曲部分应充分均匀的曲率,而不是超过6 1⁄16。(1.5毫米)的名义中心线半径。

偏离的平面弯曲

允许偏离的平面弯曲(图1)不得超过1⁄16。(1.5毫米)

测量从相切的点。

换热器管的尺寸特别成绩可能不同于上述情况,请与我们联系。

壳管设计的优点是不容忽视的。每个单元有:

• 连接有标准化的尺寸,以方便组装和功能为清洁安装额外的线程和表面保护
• 弯头管扩展为管板可以允许管扩张和收缩由于热波动。
• 垫片是由高质量压缩纤维借给可重用性。
• 为重型服务标准铸铁或钢头(也可用备件)。
• 鞍座高度,使快速,容易安装。
• 穿孔挡板与管之间的间隙最小保证正确的流体流动和最小化绕过
• 高质量焊接外壳保护漆耐腐蚀。
• 强劲、持久性能铜钢管,允许在一个广泛的应用程序。独特的管束布局(人字形波纹模式)最小化存款累积边缘和优化媒体流的高速湍流流动。
