u型换热器管换热弯成u形管,所述源。
U的半成品弯管换热器管、制造和提供根据DIN 28180和ASTM A179。
管热交换器是用钢制成的根据:
| 标准 | 应用程序 |
| ASTM A179 | 无缝冷拔低碳钢热交换器和冷凝器管 |
| ASTM A192 | 无缝碳钢为高压锅炉管服务 |
| ASTM A210 | 无缝中碳钢锅炉和过热器管 |
| ASTM A213 | 无缝铁素体和奥氏体合金钢锅炉、过热器和热交换器管 |
| ASTM A334 | 无缝钢管为低温服务和其他应用程序需要的缺口韧性 |
| 标准 | 年级 | 化学成分(%) | 机械性能 | ||||||||||
| C | 如果 | 锰 | P | 年代 | 莫 | Cr | V | T.S. (Mpa) | 屈服强度(Mpa) | E.L. (%) |
硬度 (HRB) |
||
| ASME SA179 | SA179 | 0.06 - -0.18 | / | 0.27 - -0.63 | ≤0.035 | ≤0.035 | / | / | / | ≥325 | ≥180 | ≥35 | ≤72 |
| ASME SA192 | SA192 | 0.06 - -0.18 | ≤0.25 | 0.27 - -0.63 | ≤0.035 | ≤0.035 | / | / | / | ≥325 | ≥180 | ≥35 | ≤77 |
| ASME SA210 | A1 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | / | / | / | ≥415 | ≥255 | ≥30 | ≤79 |
| C | ≤0.35 | ≥0.10 | 0.29 - -1.06 | ≤0.035 | ≤0.035 | / | / | / | ≥485 | ≥275 | ≥30 | ≤89 | |
| ASTM澳大利亚/A334 | GR.1 | ≤0.30 | / | 0.4 - -1.06 | ≤0.025 | ≤0.025 | / | / | / | ≥380 | ≥205 | ≥35 | -45° |
| GR.6 | ≤0.30 | ≥0.10 | 0.29 - -1.06 | ≤0.025 | ≤0.025 | / | / | / | ≥415 | ≥240 | ≥30 | -45° | |
| GR.8 | ≤0.13 | 0.13 - -0.32 | ≤0.90 | ≤0.025 | ≤0.025 | / | / | 8.40 - -9.60 | ≥690 | ≥515 | ≥22 | -195° | |
U弯管热交换器的应用主要是在石油和天然气植物、化学和石化工厂,炼油厂、发电厂和可再生能源植物。低翅片管的形式可以提供你弯曲。
u型曲线管广泛应用于热交换器系统。热交换器设备的基础上无缝不锈钢u形管是必不可少的在具有重要战略意义和关键领域——核和石化机械制造。
| 项 | 条件(时) | Tolercance |
|---|---|---|
| 椭圆度 | 名义弯曲半径≤2 x名义OD | 小于或等于12% |
| 2 x名义OD <名义弯曲半径≤4 x名义OD | 小于或等于10% | |
| 名义弯曲半径> 4 x名义OD | 小于或等于5% | |
| 名义弯曲半径≤2 x名义OD | 0.75倍公称壁 | |
| 至少要壁厚 | 2 x名义OD <名义弯曲半径≤4 x名义OD | 0.8倍公称壁 |
| 名义弯曲半径> 4 x名义OD | 0.9倍公称壁 | |
| 名义弯曲半径≤8英寸(200毫米) | + / -3/64”(1毫米) | |
| 弯曲半径 | 8英寸(200毫米)<名义弯曲半径≤16”(400毫米) | + / -1/16”(1毫米) |
| 名义弯曲半径> 16”(400毫米) | + / -5/64”(1毫米) | |
| Disrance腿之间 | 马克斯1/16英寸(1.5毫米) | |
| 墙弯曲变薄区 | 最大17% | |
| 腿的长度差异的目的 | 腿的长度≤16(4.88米) | + 1/8”(3毫米) |
| 腿的长度> 16 '(4.88米) | + 3/16”(5毫米) | |
| 偏离平面弯曲 | ≤3/16英寸(1.5毫米) | |
| 在弯管压扁 | ≤10%的公称直径 | |
| 直腿的长度 | ≤5米 | + 1/8”(3毫米) |
| > 5米 | + 3/16(5毫米) | |
| 管总长度包括半径 | ≤6米 | + 3/16(5毫米) |
| > 6米 | + 5/16”(8毫米) |
U弯换热器管用于各种工业应用之间的传热流体,如锅炉、冷凝器。U弯热交换器管是由各种材料包括不锈钢,钛,铜合金取决于应用程序和环境因素。他们通常用于耐高温和压力,用于液体和气体的应用。
u形管的两端是固定在同一管板,外壳和热交换管分离。这允许管束自由膨胀和收缩而产生温差应力,这是一个问题,可能发生在其他类型的热交换器。
u型换热器管有一个简单的结构使得它们易于制造和维护。它们通常用于壳和u形管换热器,它由一个圆柱壳与u型管内部。u形管的设计允许更好的传热效率,和小体积的u型管换热器意味着可以非常强大的,尽管其占用空间小。
总的来说,u型换热器管是一个受欢迎的选择对于许多工业应用因其简单、效率和紧凑的尺寸。
u形管的精度直接管。这些精密冷轧后直接管完成,光亮退火。为了满足我们的客户的技术条件,每一步的过程是严格控制的。
u形管主要是根据材料分为两类:不锈钢u形管和合金钢u形管

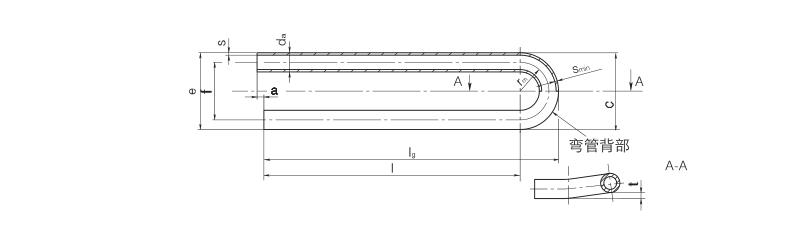

一个...................两个直管长度的差异部分
c..............切距外墙的手肘
达............名义钢管外径
E..............之间的距离的外直径连续两个目的
f...............the distance between the ends of the two straight ends
l..............直管长度
Lg.............直管段+管的总长度
Rm...........名义上的弯曲半径
年代.............名义壁厚
股市.......最小壁厚的肘部
t...............the bend deviates from the horizontal distance
所以...........标准minimum wall thickness
如果客户要求的,我们添加一个直管部分用最少的150毫米根据手肘。
进行热处理。
计算机控制热处理炉和记录所有数据。
管充满了保护气体-氩。
外径:12.7 -38毫米
弯曲半径是外径的1.5倍至1250毫米。外直径超过28毫米,
最小弯曲半径可以进一步讨论。
直管长度最短的1000毫米
直管长度12000毫米
弯曲半径是低于1000毫米和热处理是必需的。
用一个强大的,根据距离目的地,选择开放或封闭木箱最大重量为8000公斤。
装箱单应装在一个塑料袋子,放在一个木箱的详细审查的时候到来——包括所有的弯曲半径和管道长度。
我们包所有的U形管包定制木箱和单独的所有不同半径的U管使用手指托盘方便容易组装包的收据。
任何类型的包装可根据客户需要在全球范围内的目的地。
