耐磨陶瓷环复合钢管

在电力，冶金，化学工业，采矿，水泥，造纸和其他行业中- 耐药装置。

对于不同的生产环境，我们的公司根据现场媒体的温度，磨损和腐蚀要求，为各种媒体开发了耐磨管，以及对于现场的初始应用，我们的公司提供了耐磨性的耐磨性衬有衬里的复合型直管设计的陶瓷环，鉴于该计划的新设计程序（以前是陶瓷芯片技术，有很多间隙，易于磨损），可满足现场耐磨性，耐热性和耐腐蚀性要求。

为了方便客户，提供更具体的过程如下：

1. 除去外层钢管的生锈和净化过程；
2. 必须严格按照规定的比率，粘合剂A \ b精确的测量，必须均匀搅拌多少次，全搅拌不得少于4次，例如添加嵌入式饲料的混合物应为与粘合剂混合，然后加入混合物以搅拌不少于3次；

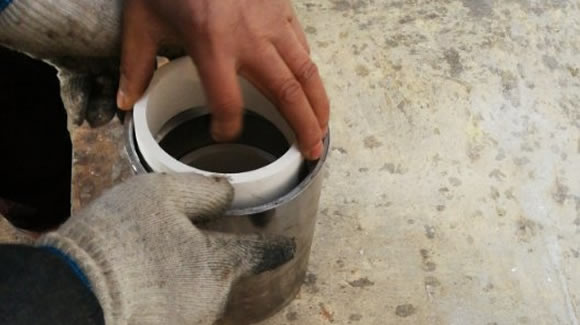

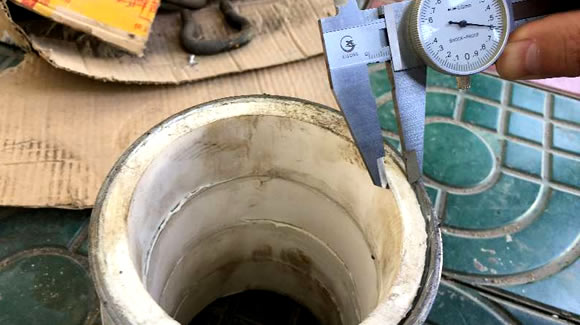

3. 粘合剂均匀地施加在钢管的内壁上，以确保厚度不小于0.5mm的厚度。然后将粘合剂涂在陶瓷环的外表面上，以确保0.5mm-1mm之间的厚度。同样在陶瓷环侧（陶瓷环与相应的表面接触）daub 0.5mm粘合剂，以确保在安装环和环之间的密封后；

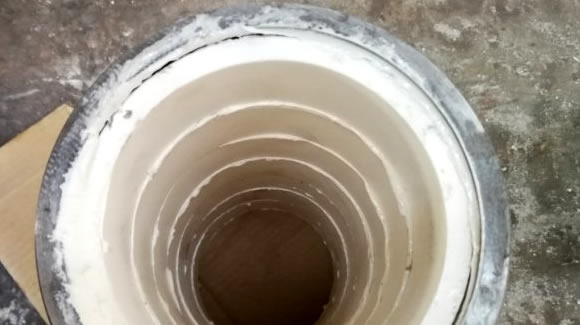

4. 安装陶瓷环后，有必要修复组装的陶瓷环之间的间隙并修补接头，以确保环和环之间的密封；

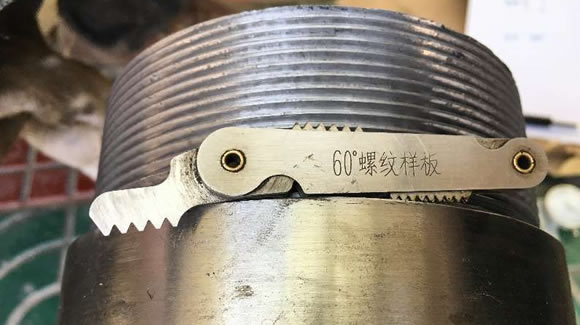

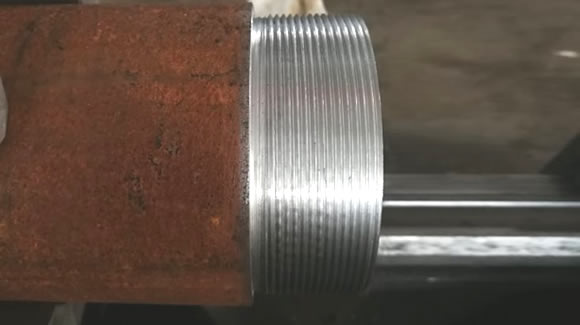

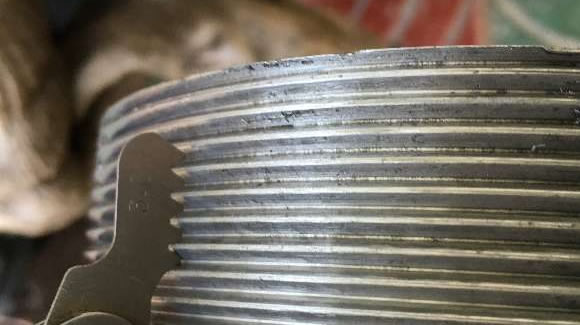

5. 根据NPT标准，我们处理男性和女性线程处理的两端。管道处理的末端和处理1x45°凹槽的末端，以防止在切割建筑工人手的过程中进行现场安装，做得很好，安全保护措施，线程处理，需要刷子以保护螺纹;

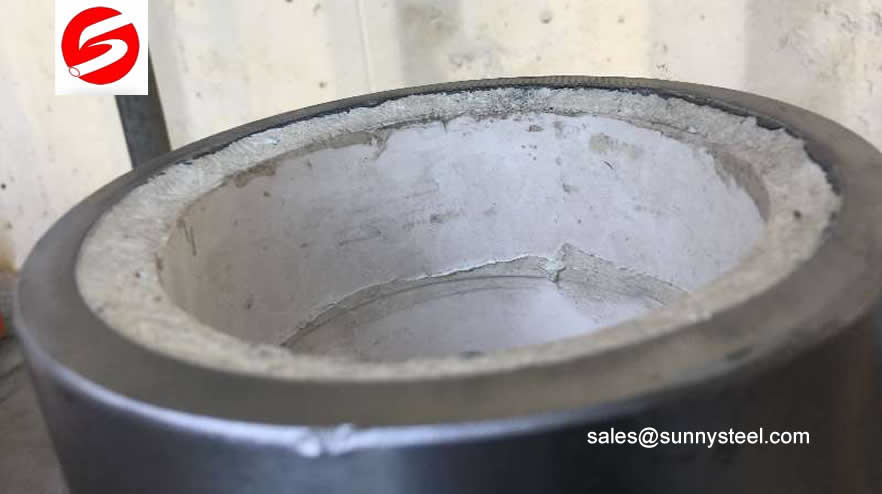

6. 安装陶瓷环后，检查地层的陶瓷环的内部表面，即将到位，无法移动管道位置，因为粘合剂不干燥，振动很容易由陶瓷环的位移引起，影响冬季寒冷天气的影响，粘合剂干燥时间更长，需要确保超过48小时。

---

油漆过程：

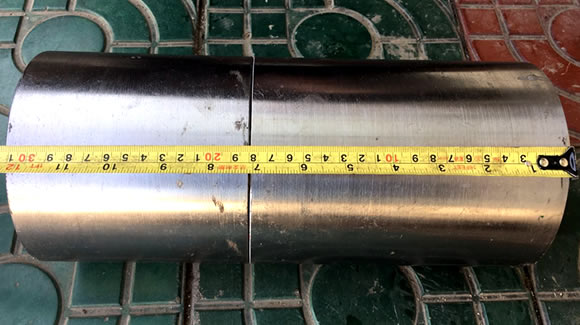

安装管道中的陶瓷环并处理螺纹后，清洁管道外部的污垢，并用三层抗腐蚀涂料处理管道的外表面，以满足出口要求。

相关技术介绍耐磨陶瓷戒指

耐磨陶瓷环是一种特殊的陶瓷，带有Al₂o₃作为主要的原材料和稀有金属氧化物作为通量，该通量在1700时被高温融化^oC。

特征：

1. 耐磨损的陶瓷环具有光滑的内壁和超级耐磨性的特征。广泛用于化学，细粉输送管道和其他行业，具有高磨损和抗腐蚀功能。
2. 根据传统过程，耐磨陶瓷环的产生主要是使用热压铸造或灌浆成型。采用等静力压制技术，具有等静力压力的陶瓷环在紧凑度上更好，陶瓷尺寸更准确。

3. 目前，我们在硅树脂工业，化学工业，精细粉末输送行业的陶瓷环衬里管道已被广泛使用。

耐磨陶瓷环的技术指数：

物品	数据	笔记
Al2O3（％）	≥95％
密度（g/cm3）	≥3.65G/cm3
强度（MPA）	1030
弯曲强度（MPA）	212
冲击韧性（KJ/M2）	10.2
硬度（HRV）	≥85MPA
弹性模量（GPA）	304
扩展系数（10-6/℃）	6.6
抗酸（24H）	稳定	测试解决方案： 15％H2SO4
碱性抵抗（24H）	稳定	测试解决方案： Naoh

粘合剂的技术索引：

物品	数据	粘合剂的特征
密度（g/cm3）	1.32	我们使用澳大利亚人Megodoxy高强度结构性粘合剂，这种结构胶是经过修饰的环氧树脂聚合物，抗衰老能力和耐磨损的陶瓷粘结，形成抗磨损层，固化水，抗腐蚀性性能的强度和缓冲的陶瓷粘结是出色，韧性，韧性，韧性，韧性，韧性抗位移效果是显着的。
抗压强度（MPA）	40
剪切强度mpa	26
冲击韧性KJ/M2	10
硬度HB	9.5
弹性模量GPA	2.2
扩展系数10-6/℃	20.1
软化温度℃	263
焦化温度℃	335
抗酸（24H）	稳定	测试解决方案：15％H2SO4
碱性抵抗（24H）	稳定	测试解决方案：NAOH

建议使用陶瓷瓷砖衬里的管道：

灰管和肘部	添加混合传输线	煤管熟料溜槽
溜槽	煤管衬里	煤交管衬里
风扇衬里	粉碎机外壳衬里	煤层粉碎机锥衬
鲍尔进料管	分类器锥衬	cullet溜槽和料斗
气旋衬里	往返管衬	煤磨牙利衬里
粉丝外壳	拖放或衬里	煤层粉碎机衬里

保持联系：

如果您对我们的产品感兴趣或与我们合作，
即使发表评论或建议，请立即与我们联系，
有关更多详细信息。

电话：+8621 3378 0199 |电子邮件：sales@sunnysteel.com

客户服务 ：与QQ聊天或者Skype对我们
